Применяемые профили Kaleva Aluvet PFS

Применяемые профили Kaleva Aluvet PFS. Материал раздела «Витражи PFS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Применяемые профили Kaleva Aluvet PFS

(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм(см по ссылке))

(С 02.09.2020г. по 13.02.2026г. использовались створки с ПВХ пазом (см по ссылке))

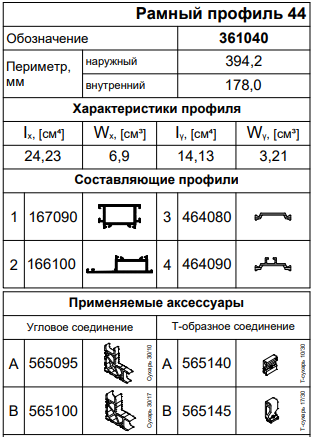

Рама окна 69 L

Арт.:AWD65 361040

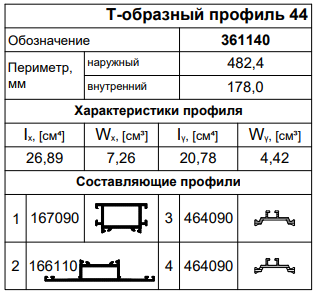

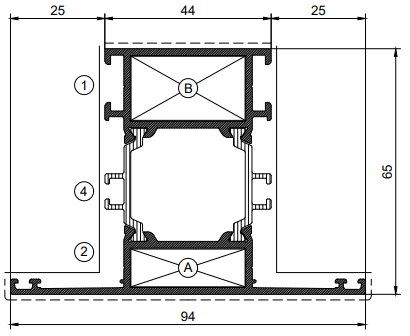

Импост 94Т

Арт.:AWD65 361140

Применяемые профили Kaleva Aluvet PFSПрименяемые профили Kaleva Aluvet PFS

Применяемые профили Kaleva Aluvet PFSПрименяемые профили Kaleva Aluvet PFS

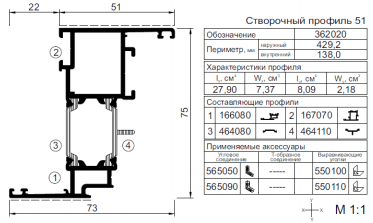

Створочный профиль 73 евро-паз

Арт.: AWD65 362020 Створка окна 73

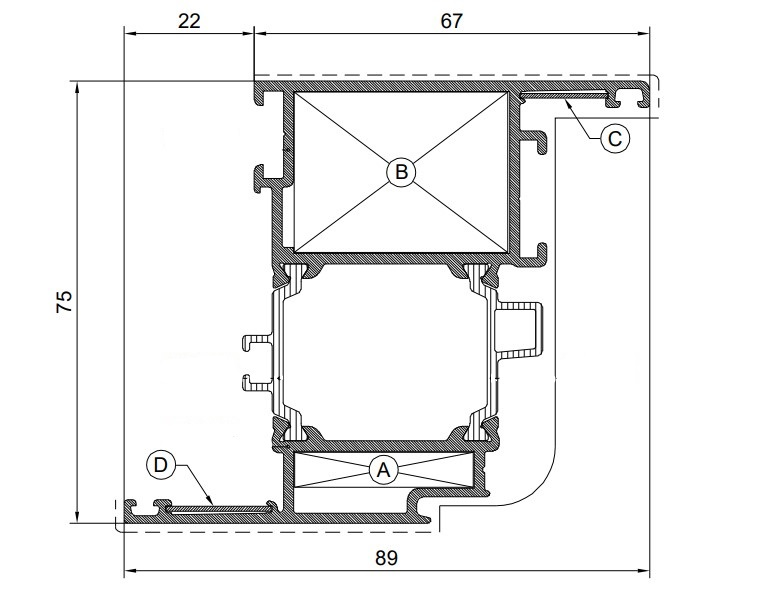

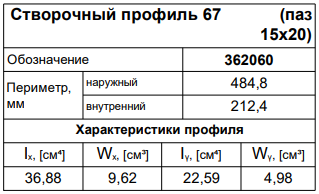

Створочный профиль 89 евро-паз

Арт.: AWD65 362060 Створка окна 89

Используется с 13.02.2026г.

Применяемые профили Kaleva Aluvet PFS

Используется с 13.02.2026г.

Применяемые профили Kaleva Aluvet PFSПрименяемые профили Kaleva Aluvet PFS

Важно!

Створка 73 используется если высота створки не более 2200мм.

Створка 89  используется если высота створки  не более 2400мм.

Перед выбором см подробный график в разделе: Ограничения размеров Kaleva Aluvet PFS

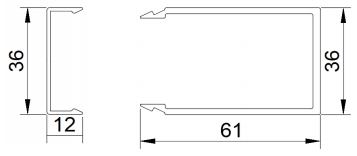

КПС452 Крышка усилителя и Усилитель КПС453

Внимание!!! В программе StartОкна конструкции  оформляются  без усилителя КПС.

Усилитель КПС применяется если высота конструкции от 2500мм до 3000мм.

 Оформляется отдельно.Усилитель КПС не ламинируется! Обязательно см пример оформления!

 Момент инерции Jх - 12,07

Применяемые профили Kaleva Aluvet PFS

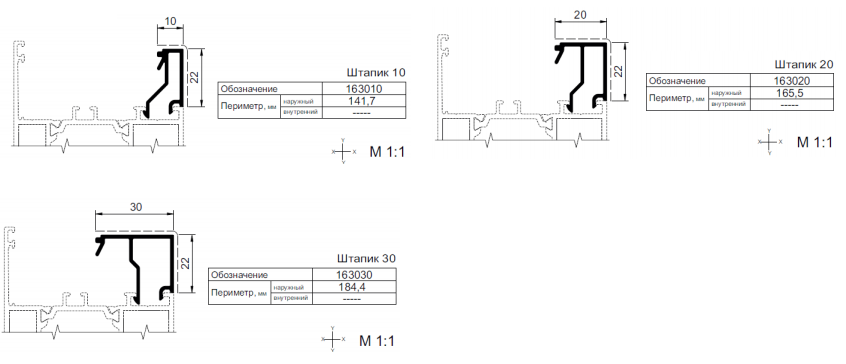

Штапики

Важно!

По умолчанию рекомендуется устанавливать:

В глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм.

В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же.

Применяемые профили Kaleva Aluvet PFS
