Окна AWD75 HW (выведено 28.02.2022г) — awd 75 (система выведена). Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
С 28.02.2023г. данная система выведена из производства!! |
Систему AWD 75 HW c 28.02.2023г. переименовали в Kaleva Aluvet HW |
Возобновление продаж данной системы с 07.10.2022г. |
|||||||||
Описание |
|||||||||
|---|---|---|---|---|---|---|---|---|---|

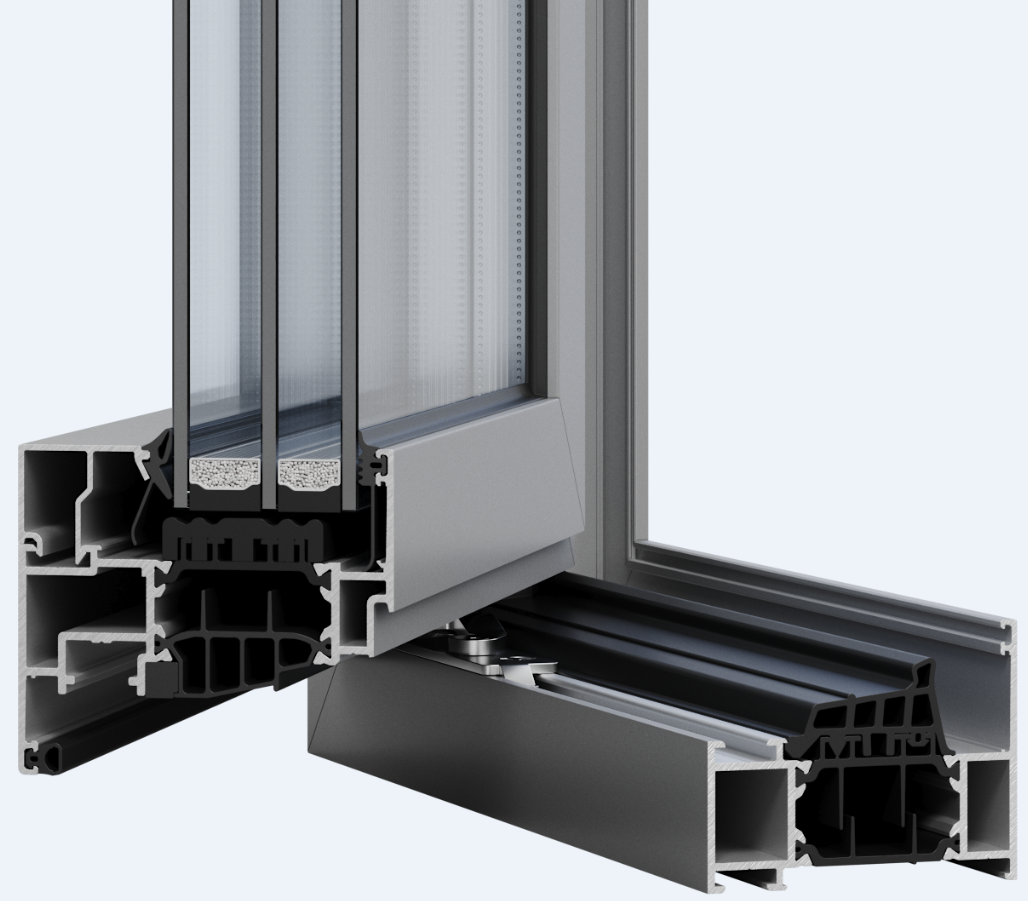

AWD75 HW (Home Window) Серия комбинированных профилей с термомостом, предназначенная для изготовления окон для установки в отапливаемых помещениях и в домах постоянного проживания. |
|||||||||
• Алюминиевый профиль с термомостом глубиной 40мм. • Монтажная глубина 75мм • Фурнитура G-U |
|
||||||||
Окна могут быть глухими и открывающимися. См ниже варианты открывания. |
|||||||||
Особенности системы |
|||||||||

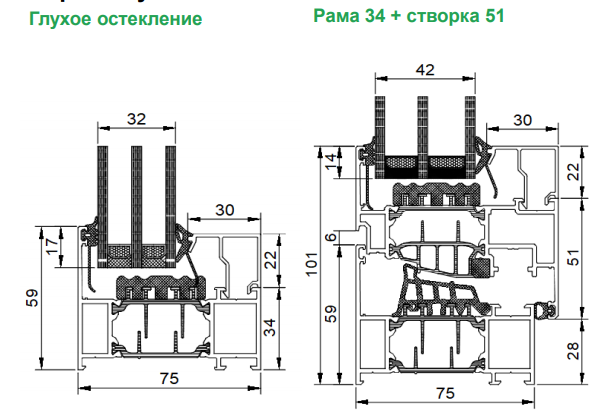

• Сторона открывания - только внутрь • Невозможно установить ручку с 2-х сторон. Ручка только изнутри. • Невозможно изготовление штульпового открывания • Арочное исполнение невозможно! • Форма изделий: прямоугольная(Коробка и створка). Трапециевидная, треугольная, многоугольная(Только коробка) • Створка только ПРЯМОУГОЛЬНАЯ! • Невозможно изготовление изделий с установкой импоста в створку. • Возможно изготовление рамы из импостного профиля. • Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки. См чертежи узлов AWD75 HW • С 23.01.2023г используется импост 94мм арт.361145 (84мм арт.361135 выведен) |
|||||||||
|
|||||||||
Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
|||||||||
Варианты заполнения |
|||||||||
В глухой части в качестве заполнения возможно установить стеклопакет толщиной 32мм, 40мм, 42мм В створку в качестве заполнения возможно установить стеклопакет толщиной 40мм, 42мм В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сендвич-панели толщиной 32мм, 40мм. По умолчанию рекомендуется устанавливать в глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм. В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же. |
|||||||||

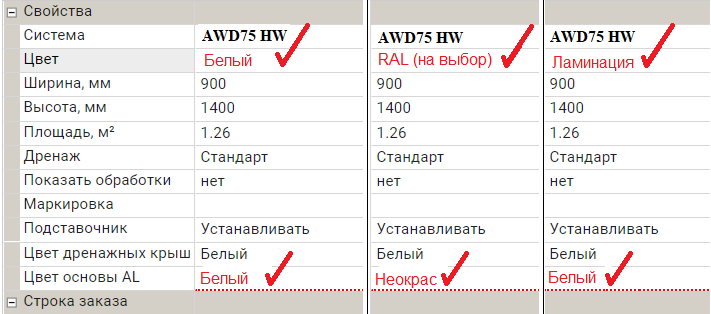

Цвет и отделка профиля: |
|||||||||
|
|||||||||
|
|||||||||
Фурнитура G-U UNI-JET |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Фурнитурная обвязка, используемая в окнах, аналогична оконной обвязке ПВХ-систем. Используется фурнитура G-U UNI-JET (в том числе G-U UNI-JET S-Concealed со скрытыми петлями). Максимальный заполнения - 100кг. Минимальная высота установки ручки 261мм Скрытые петли позволяют открывать створку на 90 градусов. |
||||||||||||||
Особенности цветового исполнения видимой фурнитуры GU: |
||||||||||||||
|
||||||||||||||
Поворотная створка |
Поворотно-откидное открывание |
|||||||||||||
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2.
|
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2. |
|||||||||||||
Обычные петли. Базовая безопасность.
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
Обычные петли. Базовая безопасность
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
|||||||||
Конструкции со скрытыми петлями выполняются ПО ГАРАНТИИ и в поворотно-откидном, и поворотном исполнении! |
||||||||||||||
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2
|
Скрытые петли. Взломостойкость низ створки
|
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2 *
|
Скрытые петли. Взломостойкость низ створки
|
|||||||||
|
||||||||||||||
Откидная створка |
Электропривод |
Дистанционное открывание |
|
|---|---|---|---|
Опции фурнитуры:
|
Электропривод ELTRAL (белый, черный, серебро) Не забудьте заказать добор! |
Дистанционное открывание VENTUS (белый, коричневый, серебро) |
|
|
|
|||
Показатели по теплосбережению: Двустворчатое окно размером 1470х1320 (получены расчетным путем) -для стеклопакета 4Иx16Arx4x14Arx4 коэффициент сопротивления теплопередачи составляет 0,86 м2*С°/Вт -для стеклопакета 4Иx16Arx4x14ArxCGSolar4 коэффициент сопротивления теплопередачи составляет 0,98 м2*С°/Вт |

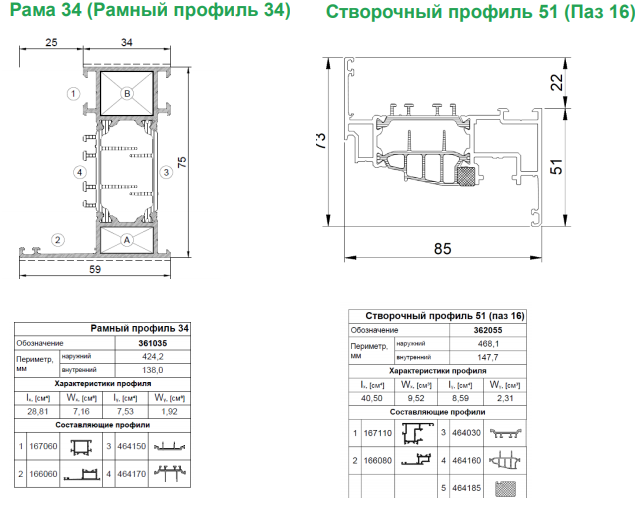

Применяемые профили AWD75 HW. Материал раздела «Окна AWD75 HW (выведено 28.02.2022г)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Открыть раздел →Чертежи узлов AWD75 HW. Материал раздела «Окна AWD75 HW (выведено 28.02.2022г)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Открыть раздел →Ограничения размеров AWD75 HW: условия подбора конструкции в разделе «Окна AWD75 HW (выведено 28.02.2022г)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.
