Kaleva Aluvet Space Door Inside — solid door двери al. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
!! ОЖИДАЕТСЯ ВВОД В ТОВАРНЫЙ РЯД.
Описание |
||||||||
|---|---|---|---|---|---|---|---|---|

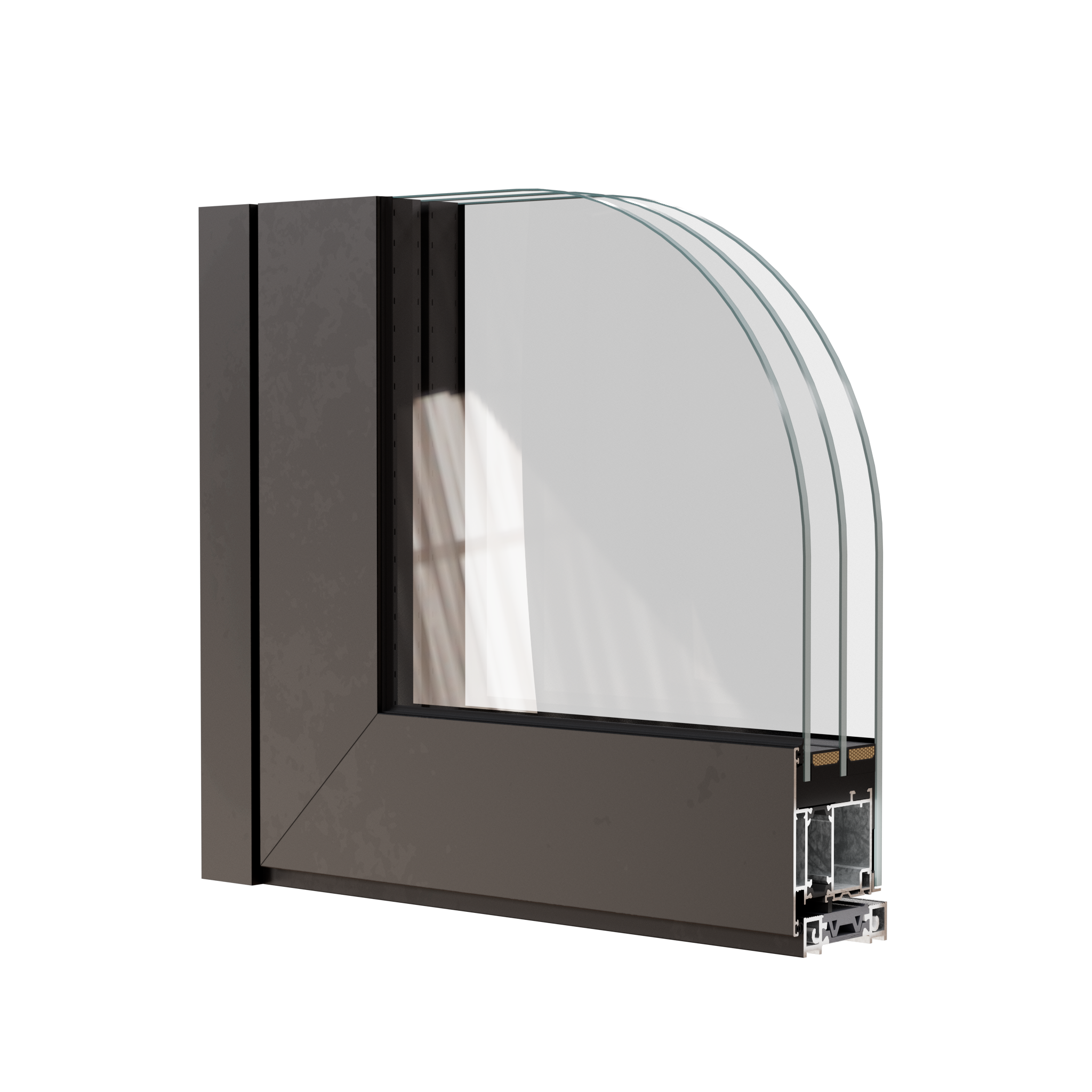

Радикально иной взгляд на вид алюминиевой входной двери в интерьере. Вся внутренняя лицевая поверхность створки двери состоит из единого закаленного стекла с уф печатью по периметру, защищенного с торца анодированным алюминием, преобразуя обычную дверь в эстетичный атрибут, бесподобный для современных дизайн-проектов. Благодаря использованию многофункционального закаленного стекла снаружи и закаленного стекла внутри помещения с УФ-печатью разных цветов, двухкамерному стеклопакету, собранному на прочный двухкомпонентный клей, оснащенному тёплыми дистанционными рамками из сополимерного пластика для увеличения межстекольного пространства, и алюминиевой теплоизолированной профильной системе, данная модель входной двери является результатом синергии новаторских технологий и конструкторских решений, позволяя достигать высоких показателей усиленной безопасности и эстетического совершенства: • Алюминиевая термоизолированная профильная система (серия Kaleva Aluvet Glass Standart: PD65) • Закаленное стекло 6LPHPNeutral60/40зак со стороны улицы. • Закаленное стекло 6CrystalVisionЗак со стороны помещения, с различными цветами УФ-печати • Двухкамерный стеклопакет с вклейкой на двухкомпонентный клей • Тёплые дистанционные рамки из сополимерного пластика увеличивающие межстекольное расстояние • Три вида петель: накладные, роликовые и скрытые Двери устанавливаются в общественных помещениях и в домах сезонного проживания. |
|
|||||||
|
||||||||
Особенности системы |
|
|---|---|
• Сторона открывания только снаружи на себя • Форма изделий только прямоугольная - коробка и створка • Невозможна установка импоста • Закаленное стекло с УФ-печатью устанавливается со стороны помещения • В нижней части створки используется только створочный профиль с щеткодержателем • С порогом 14мм и щеткодержателем. Использование в качестве порога рамного профиля - категорически недопустимо. • Возможно изготовление входной группы с фиксированной створкой. Смотри ниже подробно. • Скрытые петли позволяют открывать створку на 105 градусов, а роликовые и накладные до 180 градусов. • В нижней Т створке применяются дренажные отверстия, смотри ниже. |
Ограничения размеров |
|||
|---|---|---|---|
|
|||
Минимальные размеры активной створки: 560х1980 Минимальные размеры пассивной створки: 300х1980
|
|||
|
|||
Ограничения размеров фиксированной створки: Минимальные размеры створки 300х560 Максимальные размеры створки 1200х3000 |
Утвержденные варианты исполнения входной группы (с фиксированной створкой): |
|||
|---|---|---|---|
|
|||
При изготовлении с фиксированной створкой, в нижней части возможно исполнение:
|
|||
Особенности отгрузки изделий: |
|||
|---|---|---|---|
|
|||
|
||||
|
||||
|
||||
|
||||
Цвет и отделка профиля: |
|||||||
|---|---|---|---|---|---|---|---|
|
|||||||
|
|||||||
|

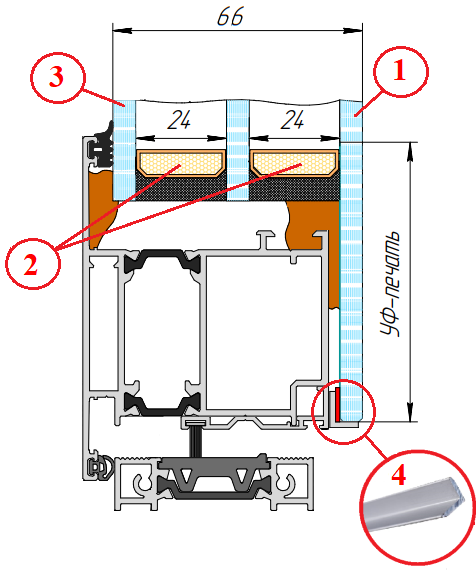

Варианты заполнения |
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3. Стекло 6LPHPNeutral60/40зак. 4. Стеклопакет защищен с торца анодированным алюминиевым уголком 9,5x7,5x1,5. Изготавливается без стыка!! |
||||||||||||||||||||||||||||||
Цветовая гамма стекла 6CrystalVisionЗак по шкале CMYK (14 утвержденных позиций наименования цветов УФ-печати):
Внимание: Оттенок на экране зависит от настроек цветопередачи; окончательный цвет выбирают по физическому образцу..
|
||||||||||||||||||||||||||||||

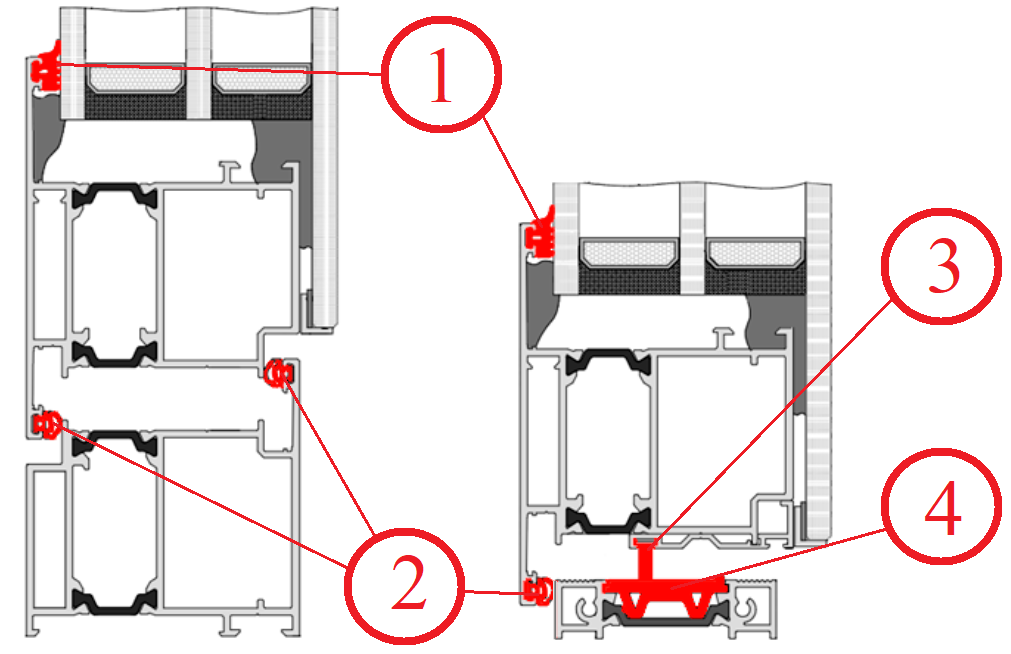

Уплотнители |
||||||||||||||||||||||||||||||
|
Алюминиевые наличники |
|||
|---|---|---|---|
Возможно установить алюминиевые наличники двух видов:
|
|||
|
Петли |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||
Доводчики |
||||||
|---|---|---|---|---|---|---|
|
Замки |
|||||
|---|---|---|---|---|---|
|
|||||
|
|||||
Профильные цилиндры |
Шпингалеты |
||
|---|---|---|---|
|
(устанавливаются только на рабочую створку) |
(устанавливаются в пассивной створке) |
||
|
|||
Применяемы ручки и нажимные гарнитуры |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|||||||||
Установка нажимных гарнитуров с двух сторон, а также возможна установка только изнутри совместно с оф. ручкой или ручкой-штангой снаружи (Комбинированная ручка). Центр ручки наж. гарнитура всегда 1050мм от низа створки!
|
Варианты комплектаций активной створки |
||||
|---|---|---|---|---|
Нажимной гарнитур с двух сторон: |
||||
Ручка с двух сторон:
|
||||
Комбинированная ручка:
|
Варианты комплектаций пассивной створки |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|

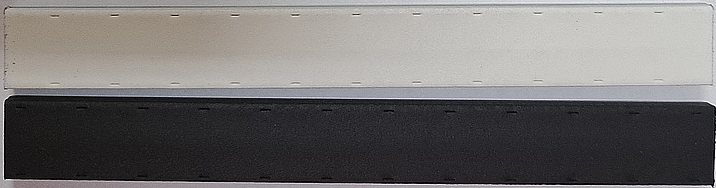

Особенности фрезеровки дренажных отверстий |
|||
|---|---|---|---|
|
Показатели по теплосбережению: |
|---|
Коэффициент сопротивления теплопередаче (алюминиевый профиль + уплотнения + часть стеклопакета с дистанционными рамками ) - 0,48 м²С/Вт Коэффициент сопротивления теплопередаче двери 1000х2200 со стеклопакетами 66мм без аргона: 6CrystalVisionЗак - W24- 6 - W24 - 6LPHPNeutral60/40зак – 0,60 м²С/Вт |
Как запустить дверь в производство |
|
|---|---|
Выбор через шаблон: В программе StarОkna расположение открывания створки всегда указано со стороны петель (т.е с улицы). Цвет изделия также следует читать со стороны петель, т.е. первый цвет со стороны петель (с улицы), второй с противоположной стороны (из помещения) |

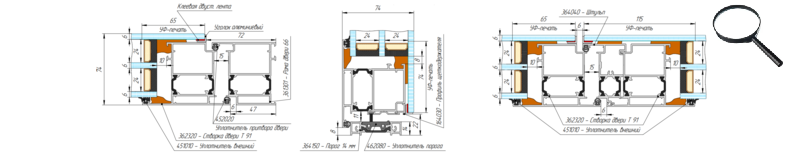

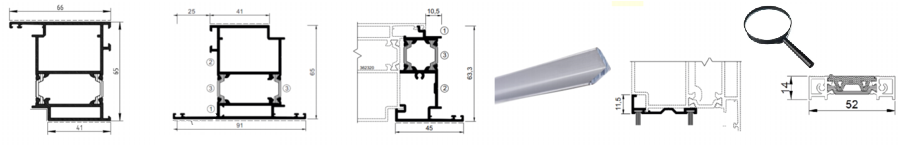

Применяемые профили Kaleva Aluvet Space Door Inside. Материал раздела «Kaleva Aluvet Space Door Inside» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на сх…
