Чертежи узлов Kaleva Aluvet HVS

Чертежи узлов Kaleva Aluvet HVS. Материал раздела «Витражи HVS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

(с 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

Глухое остекление в коробку

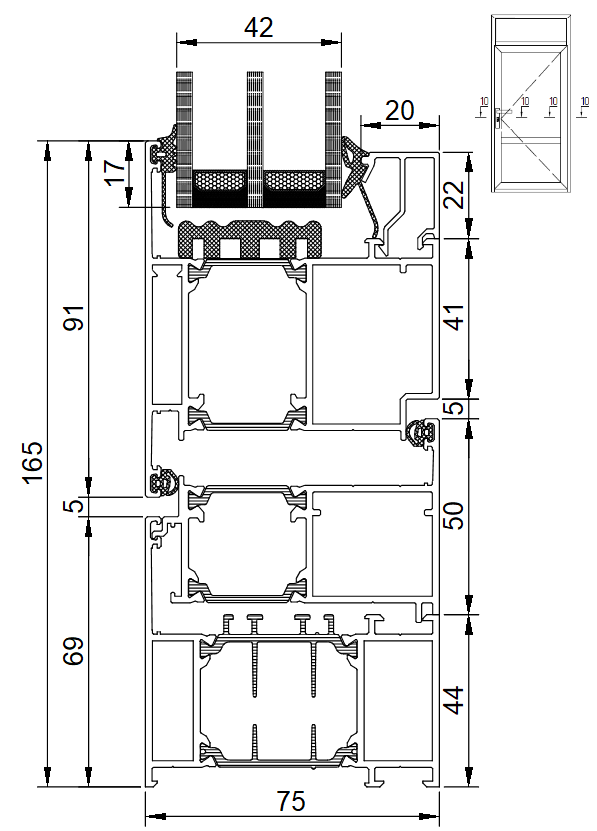

Рама + адаптер + створка

Створка Т с щеткодержателем с порогом 24мм

Важно!

В качестве порога используется только системный порог 24 мм! Черного цвета!

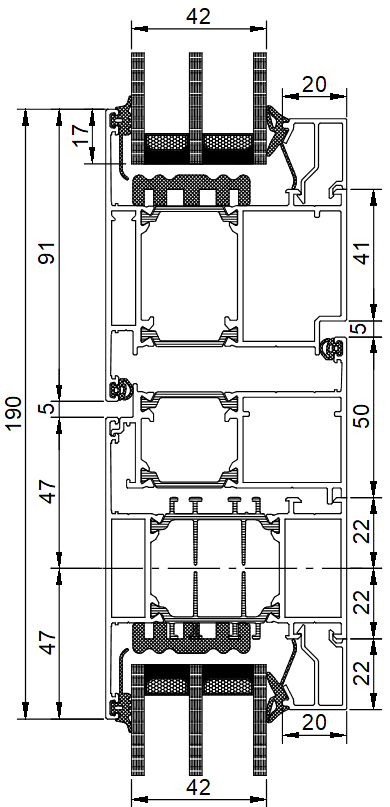

Импост + адаптер + створка

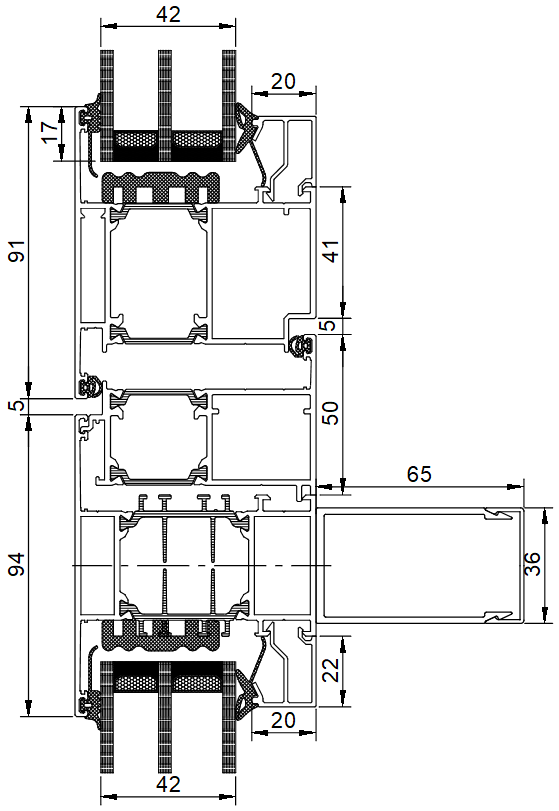

Импост + усилитель + адаптер + створка

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится изнутри помещения! Обязательно смотри пример оформления справа.
