Окна AWD75 HWM (выведена с 20.01.2023) — awd 75 (система выведена). Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Выведена из товарного ряда с 20.01.2023г. |
Выведена из продаж профильная система AWD75 HWM. Просим все заказы, рассчитанные на данных профильных системах, запустить в работу до 20.01. В противном случае, для запуска потребуется пересогласование на профильные систему AWD 75 HW. |
Описание |
||||||||
|---|---|---|---|---|---|---|---|---|
AWD75 HWM (Home Window Max) Серия комбинированных профилей с термомостом, предназначенная для изготовления окон для установки в отапливаемых помещениях и в домах постоянного проживания. Главная отличительная особенность от окон Home Window - это то, что в этой системе используется створка с установленной фурнитурой Savio, способной выдерживать вес заполнения до 130кг. |
||||||||
• Алюминиевый профиль с термомостом глубиной 40мм. • Монтажная глубина 75мм |
||||||||
Окна могут быть глухими и открывающимися (поворотными, откидными, поворотно-откидными. В том числе со скрытыми петлями) |
||||||||
Особенности системы |
||||||||
Особенности системы: • Сторона открывания - только внутрь • Невозможно установить ручку с 2-х сторон. Ручка только изнутри • Невозможно изготовление штульпового открывания • Арочное исполнение невозможно! • Форма изделий: прямоугольная, трапециевидная, треугольная, многоугольная. Коробка и створка. • Невозможно изготовление изделий с установкой импоста в створку. • Непрямоугольную створку (трапеция, треугольник) можно сделать только поворотной! • Непрямоугольную створку возможно изготовить только из профиля AWD75 362025 Створка окна 73 • Возможно применение двух видов створок (AWD75 362025 Створка окна 73 или AWD75 362065 Створка окна 89) • Возможно применение двух видов рам (AWD75 361035 Рама окна 59 L и AWD75 361045 Рама окна 69 L) • Возможно применение двух видов импостов (AWD75 361045 Рама окна 69 L и AWD75 361145 Импост 94 T) • Возможно редактирование системы до витражного остекления. См пример в Видеоуроки Start Окна • Возможно изготовление рамы из импостного профиля. • Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки. См чертежи узлов AWD75 HWM |
||||||||
|
||||||||
Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
||||||||
Варианты заполнения |
||||||||

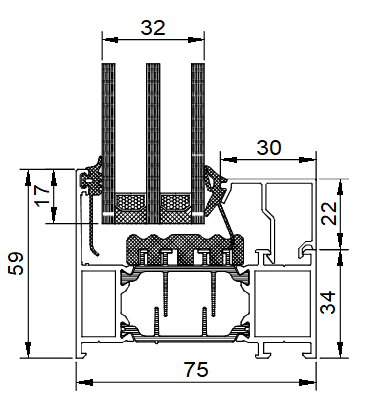

В глухой части в качестве заполнения возможно установить стеклопакет толщиной 32мм, 40мм, 42мм В створку в качестве заполнения возможно установить стеклопакет толщиной 40мм, 42мм В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сендвич-панели толщиной 32мм, 40мм. По умолчанию рекомендуется устанавливать в глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм. В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же. |
||||||||

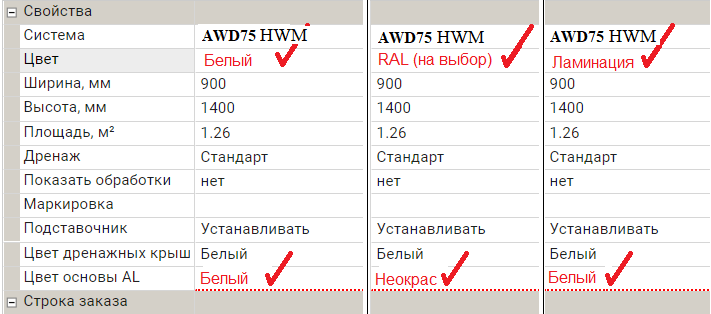

Цвет и отделка профиля: |
||||||||
|
||||||||
|
||||||||
Фурнитура SAVIO |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
Производитель: SAVIO. Италия. Система профилей: алюминиевые системы с европазом. В еропаз устанавливается фурнитурная обвязка створки окна Скрытые петли позволяют открывать створку на 110 градусов. Максимальный вес заполнения - 130кг. Цикл поворотно-откидного открывания/закрывания - более 20000 Минимальная высота установки ручки 501мм |
|||||||||
Особенности цветового исполнения видимой фурнитуры SAVIO: |
|||||||||
|
|||||||||
Поворотная створка |
Поворотно-откидное открывание |
||||||||
Опции фурнитуры:
Скрытые петли позволяют открывать створку на 110 градусов.
В системе AWD 75HWM возможна установка на створки непрямоугольной формы, петли только обычные (не скрытые) |
Опции фурнитуры:
Скрытые петли позволяют открывать створку на 110 градусов.
Створка только прямоугольная! |
||||||||
|
|
|
|
|
||||||
Откидная створка |
Электропривод |
Дистанционное открывание |
|
|---|---|---|---|
Опции фурнитуры:
|
(белый, черный, серебро) Не забудьте заказать добор! |
Дистанционное открывание VENTUS (белый, коричневый, серебро) |
|
Показатели по теплосбережению: Двустворчатое окно размером 1470х1320 (получены расчетным путем) -для стеклопакета 4Иx16Arx4x14Arx4 коэффициент сопротивления теплопередачи составляет 0,86 м2*С°/Вт -для стеклопакета 4Иx16Arx4x14ArxCGSolar4 коэффициент сопротивления теплопередачи составляет 0,98 м2*С°/Вт |
