Чертежи узлов Kaleva Aluvet HFS

Чертежи узлов Kaleva Aluvet HFS. Материал раздела «Витражи HFS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм (см по ссылке))

(С 02.09.2020г. по 13.02.2026г. использовались створки с ПВХ пазом (см по ссылке))

Рама окна 69 L

Важно!

По умолчанию рекомендуется устанавливать:

- В глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм.

- В глухую часть стеклопакет 42мм, а в створку стеклопакет 52мм.

В этих случаях штапик и в глухой части и в открывающейся будет использован один и тот же.

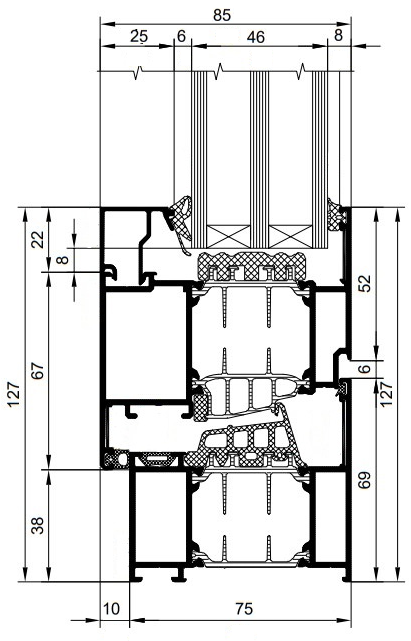

Рама окна 69 L + Створка 73 евро-паз

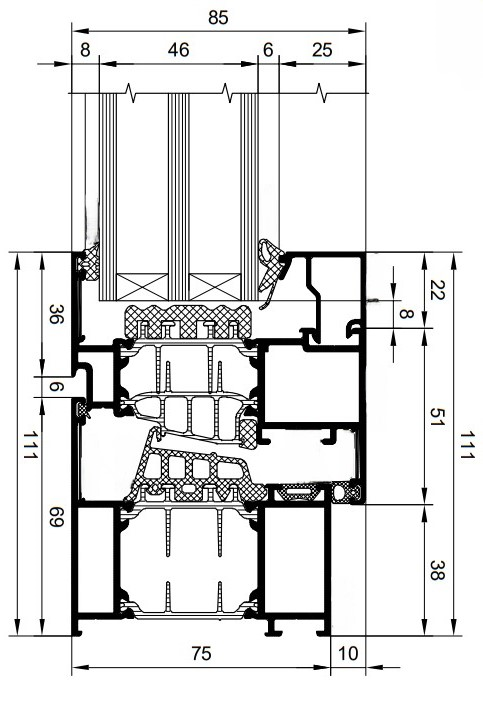

Рама окна 69 L + Створка 89 евро-паз

Важно!

Створка 73 используется если высота створки не более 2200мм.

Створка 89 используется если высота створки не более 2400мм.

Перед выбором см подробный график в разделе Ограничения размеров Kaleva Aluvet HFS

Важно!

Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки.

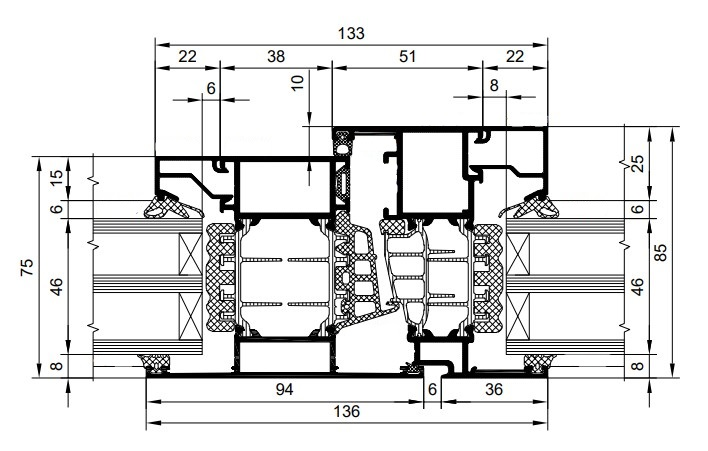

Импост 94 T (без усилителя КПС) + Створка окна 73

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Импост 94 T с усилителем КПС (усилитель +крышка усилителя) + Створка окна 73

на текущий момент изображения нет
