Чертежи узлов Kaleva Aluvet HFS (ПВХ паз)(выведено)

Чертежи узлов Kaleva Aluvet HFS (ПВХ паз)(выведено). Материал раздела «Kaleva Aluvet HFS (ПВХ паз)(выведено)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Снято с производства / архив

Чертежи узлов Kaleva Aluvet HFS (ПВХ паз)(выведено)

В данном разделе информация для рекламационных заказов.

В таком виде система использовалась с 02.09.2020г. по 13.02.2026г.

Использовались створки с ПВХ ПАЗОМ.

Важно! С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм.

С 30.07.2025г. выбор с фурнитурой был закрыт!! В связи с прекращением поставок фурнитуры из ЕС.

С 13.02.2026г. поменялся профиль створки и выбор фурнитуры. Вместо створок с ПВХ пазом, доступны створки с Европазом, те которые используются в системах PWM и HWM, соответсвенно и появится выбор фурнитуры HOPO.

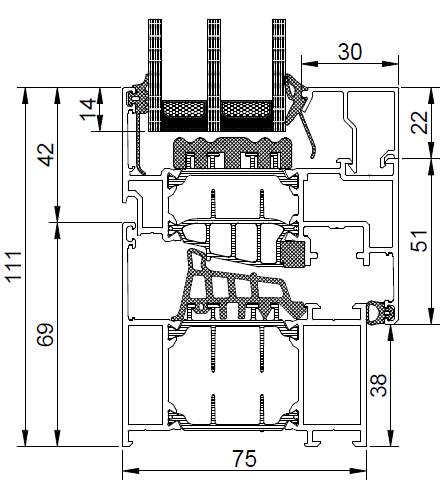

Рама окна 69 L

Чертежи узлов Kaleva Aluvet HFS (ПВХ паз)(выведено)

Важно!

По умолчанию рекомендуется устанавливать:

- В глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм.

- В глухую часть стеклопакет 42мм, а в створку стеклопакет 52мм.

В этих случаях штапик и в глухой части и в открывающейся будет использован один и тот же.

Рама окна 69 L +Створка окна 73

Чертежи узлов Kaleva Aluvet HFS (ПВХ паз)(выведено)

Важно!

Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки.

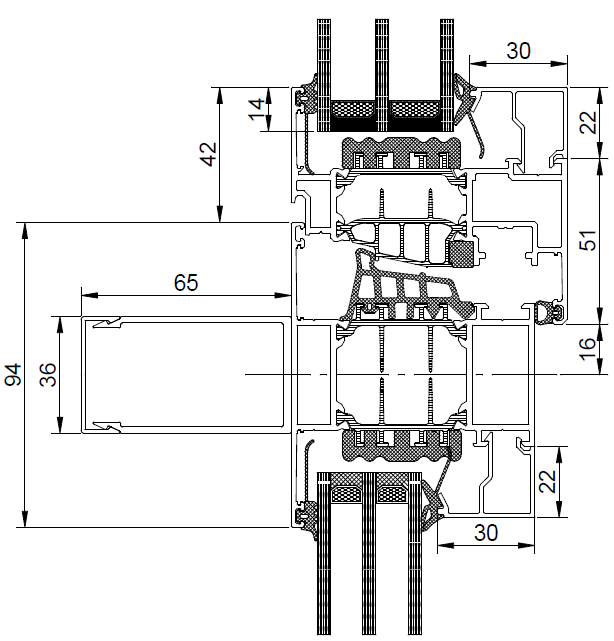

Импост  94 T с усилителем КПС (усилитель +крышка усилителя) +Створка окна 73

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются  без усилителя КПС. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Чертежи узлов Kaleva Aluvet HFS (ПВХ паз)(выведено)

Чертежи узлов Kaleva Aluvet HFS (ПВХ паз)(выведено)
