- SOLID DOOR двери AL
- Kaleva Aluvet Glass Standart: HD75
- Чертежи узлов Kaleva Aluvet Glass Standart: HD75
Чертежи узлов Kaleva Aluvet Glass Standart: HD75
Чертежи узлов Kaleva Aluvet Glass Standart: HD75. Материал раздела «Kaleva Aluvet Glass Standart: HD75» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
(с 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

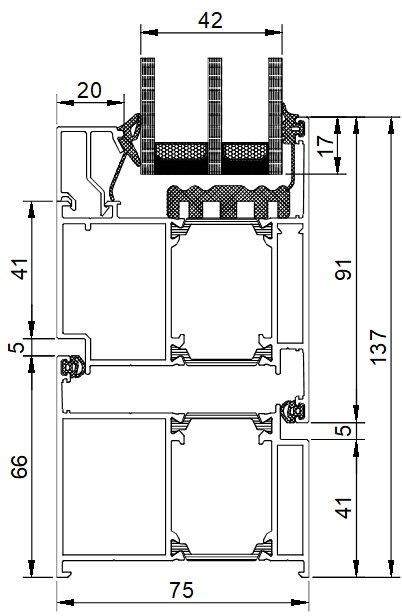

Рама 66 + створочный профиль T 91 открывание наружу |

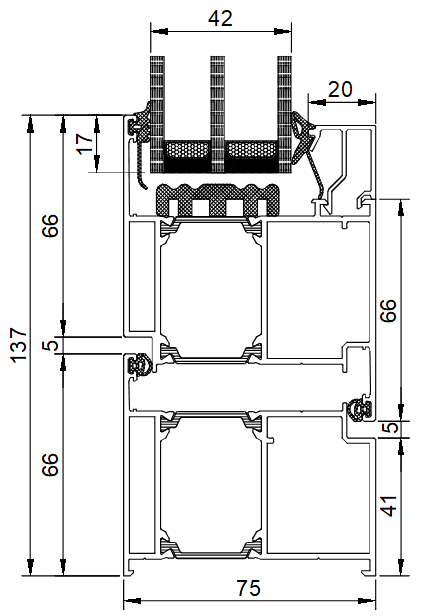

Рама 66 + створочный профиль Z 91 открывание внутрь |
||||
|---|---|---|---|---|---|
|
|
||||
|
|||||

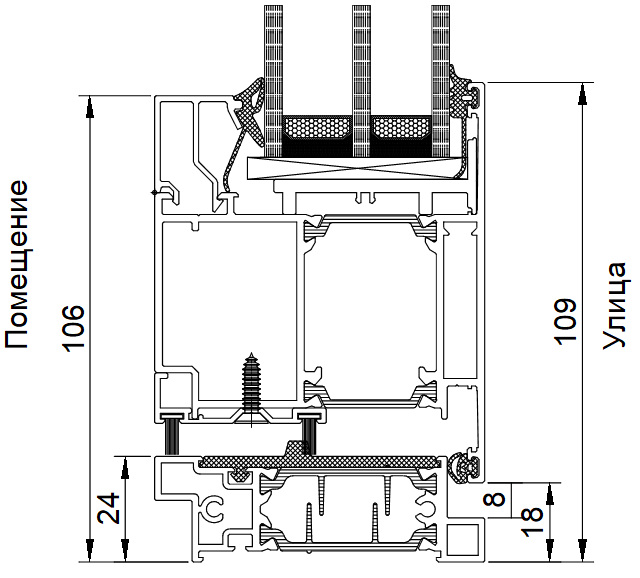

Снаружи на себя Створка Т с щеткодержателем с порогом 24мм |

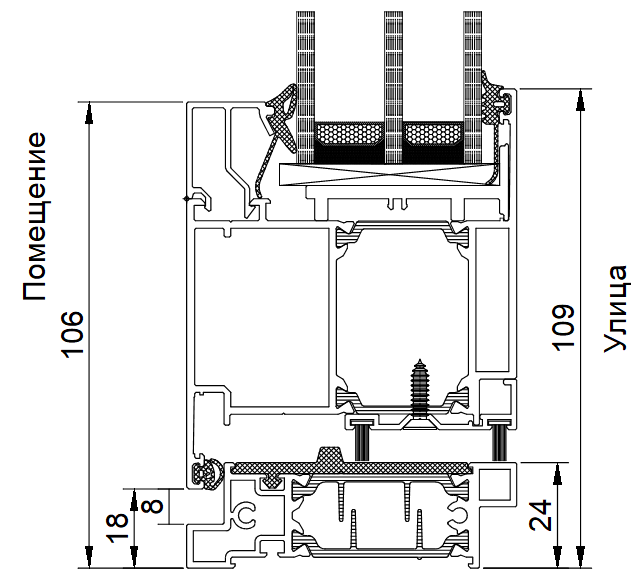

Изнутри на себя Створка Z с щеткодержателем с порогом 24мм |
||||
|
|
||||
|
|||||

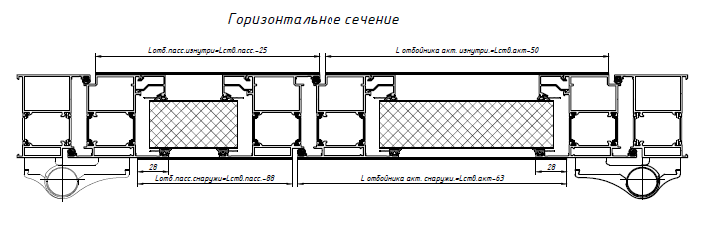

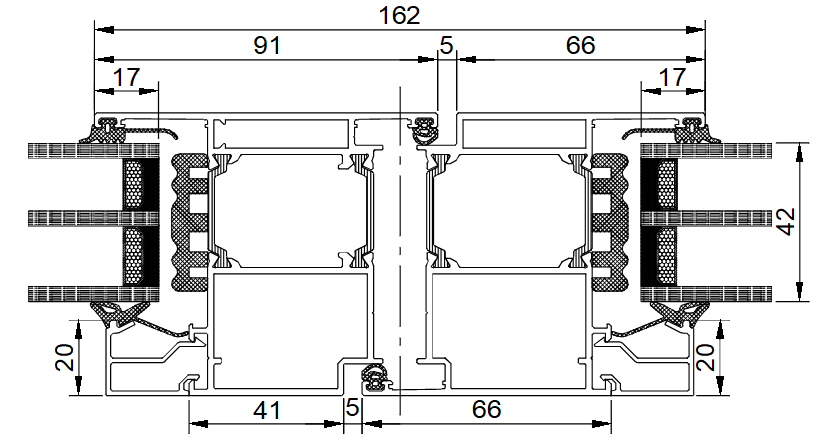

Соединение створок при двустворчатом открывании |
|||||
|
|||||
Цоколь |
|||||
|
AWD75 дверной цоколь 361335. Выведен из товарного ряда 23.01.2023г. |
|||||

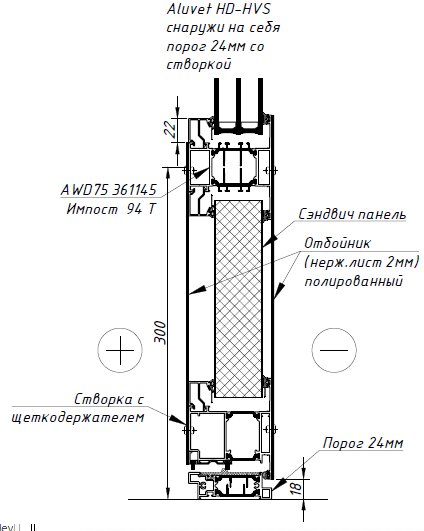

Применение с отбойником (с 02.06.2023г.) |
|||||
|---|---|---|---|---|---|
|
|||||
|
|||||
