Чертежи узлов Kaleva Aluvet CVS

Чертежи узлов Kaleva Aluvet CVS. Материал раздела «Витражи (CVS)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

(с 02.09.2020г. по 14.10.2024г. использовалась система на основе профиля AWD45)

Глухое остекление

КП4545 Рама окна L 65мм

Стойка со створкой без усилителя

Важно!

Применяестя только в следующих конструкциях, cм примеры:

или

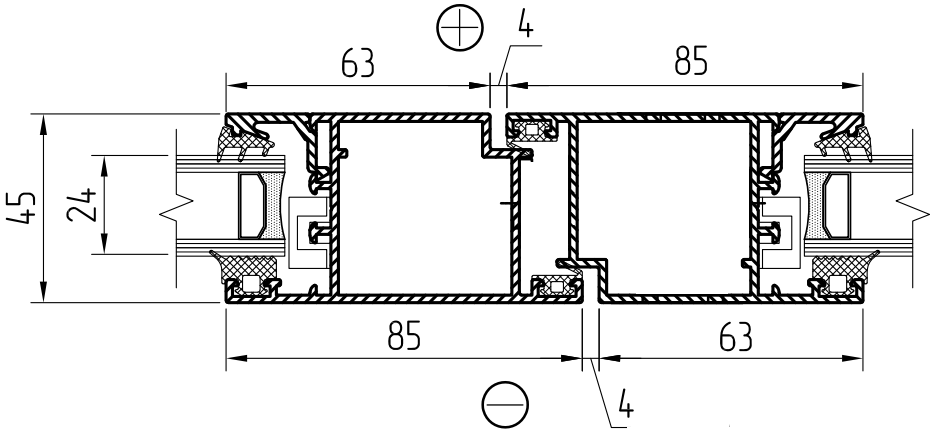

Открывание изнутри на себя

В качестве стойки используется створка Т85

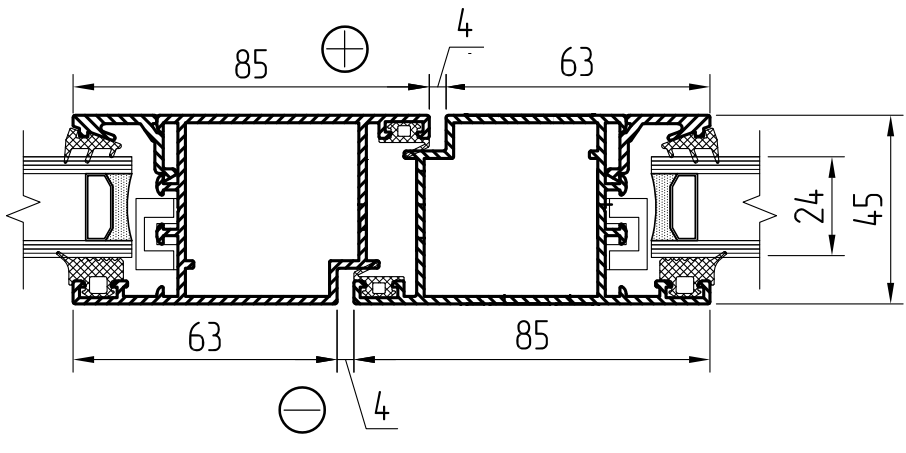

Открывание снаружи на себя

В качестве стойки используется створка Z85

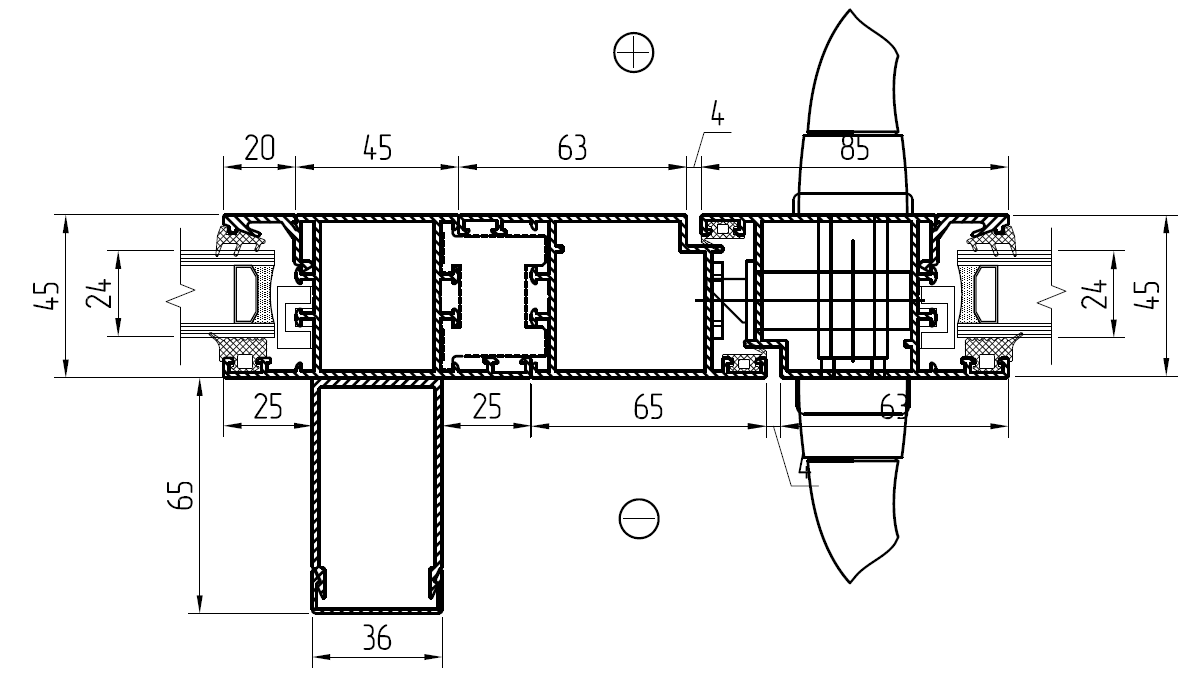

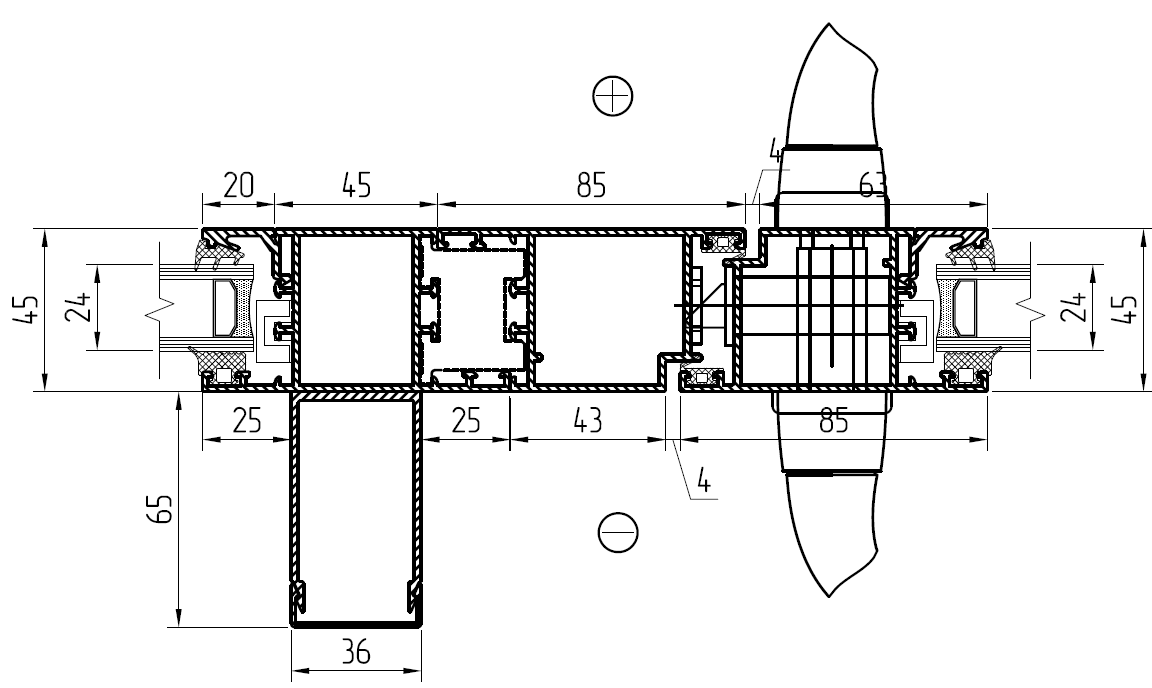

Стойка со створкой и усилителем

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.
