Витражи (CVS)

Витражи (CVS) — kaleva aluvet cold. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Витражи (CVS)

Система введена в товарный ряд 21.12.2020г.

(с 02.09.2020г. по 14.10.2024г. использовалась система на основе профиля AWD45)

Описание

Kaleva Aluvet CVS (Cold Vestibule System)

  • Витражное остекление (CVS) - светопрозрачная конструкция, выполненная на основе дверных профилей. CVS предназначена для установки в проем относительно небольших размеров (по сравнению с фасадным остеклением) конструкций как с открывающимися створками двери, так и с глухой частью. Данная конструкция также называется тамбурная или вестибюльная входная группа.
  • Конструкция CVS устанавливается в нежилых помещениях или в качестве внутренней перегородки.
  • Для оконной системы Kaleva Aluvet Cold класс звукоизоляции по ГОСТ 23166-99 составляет не менее класса Д (снижение воздушного шума потока городского транспорта от 22 до 24 дБА) при использовании стандартного остекления, а при установке однокамерного стеклопакета максимальной толщины (24 мм) конструкция может достигать класса Г (снижение шума 25–27 дБ).

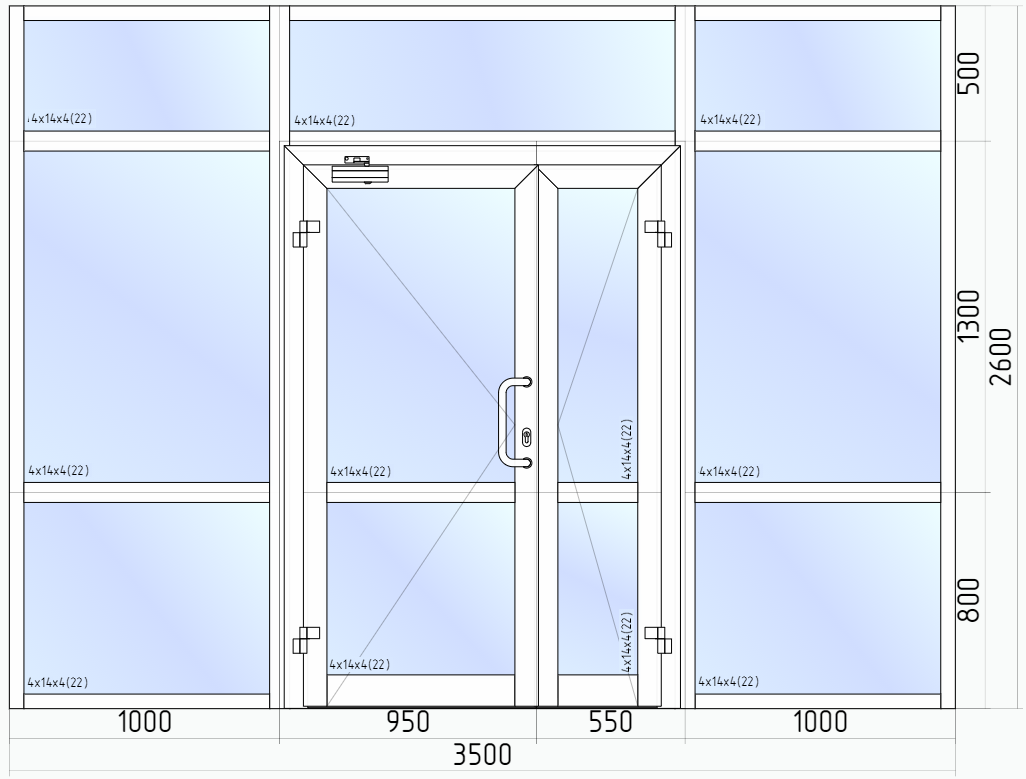

Пример:

Витражи (CVS)

Монтажная глубина профиля рамы составляет 45мм.

Двери могут быть:

• одностворчатыми с открыванием как наружу так и внутрь помещения

• двустворчатыми с открыванием как наружу так и внутрь помещения.

См Особенности двустворчатого открывания

Варианты заполнения

В качестве заполнения возможно установить как стекло 6мм, 8мм так и стеклопакет 24 мм;

Наборный сэндвич  - 8мм и 24мм. Доступно шесть стандартных цветов или Покраска.

Набор из 2-х окрашенных листов металла и сэндвич-панели.

Цвет и отделка профиля:

Витражи (CVS)

Покраска

С 2-х сторон только в один цвет!

В случае необходимости белого цвета - выбирайте RAL9016матовый (с 25.02.2026 г.)

В программе StartОкна: Для окрашенного профиля цвет основы должен неокрашенный.

Важно!

Перед выбором цвета, обязательно ознакомьтесь со  списком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Подробно смотри в разделе Покраска.

Информация для рекламационных заказов: до 25.02.2026 г.  в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.)

Витражи (CVS)

Предварительное анодирование AL профиля

Размещается через Расчетный отдел АСК. Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Это технологическая (не декоративная) подготовка алюминиевого профиля. Цель - резко улучшить сцепление порошковой краски с металлом, что критично для долговечности конструкций в агрессивных условиях. После обработки профиль подлежит последующей порошковой покраске.

Витражи (CVS)

Белый

НЕДОСТУПНО!

Витражи (CVS)

Декорирование

(сублимирование)

НЕДОСТУПНО!

Витражи (CVS)

Ламинация

НЕДОСТУПНО!

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности системы

Важно!

1) Все заполнения отгружаются отдельно. Не зависимо от конфигурации изделия и видов заполнений. В свойствах изделия необходимо ОБЯЗАТЕЛЬНО в ручном режиме выбрать параметр "заполнение отдельно".

2) Если в конструкции для витражного остекления более одной секции, то поставляются на адрес только:

- В разобранном виде. В в этом случае напишите коментарий к изделию: "Внимание! Конструкцию поставить в разобранном виде!"

- Или частично разобранном виде. Перед запуском заказа ОБЯЗАТЕЛЬНО смотри "Правила разбора и оформления констукций в программе StartОкна".

Витражи (CVS)

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются  без усилителя КПС. Оформляется отдельно.  Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Витражи (CVS)
  • Сторона открывания -изнутри на себя и снаружи на себя.
  • Форма изделий только прямоугольная.
  • По умолчанию применяется низкий  порог 14мм (в нижней части используется профиль створки)
  • В нижней части створки возможно установить алюминевый цоколь высотой 160мм. Применяется без порога 14мм.
  • Возможно применение автопорога, устанавливается в цоколе. При открытой створке автопорог поднимается наверх, при закрытой створке автопорог опускается вниз до пола.
  • Возможно применение без порога, в нижней части используется цоколь. Расстояние от пола до цоколя фиксированное 8мм.
  • По периметру створки двери П-образно устанавливается 2-х контурное уплотнение, а по нижней части двери устанавливается порог 14 мм с одним контуром  уплотнения на створке.
  • Недоступно изготовление створки с отбойником в нижней части.

Петли

3-х секционные петли
  • Петля имеет подшипник, который предотвращает преждевременный износ, обеспечивает мягкость хода и отсутствие скрипа
  • Цвета: белый или покраска по RAL*
  • Угол открывания двери до 180°
  • До 500 000 циклов «открывания/закрывания»
  • Выдерживает вес  створки 125кг (2шт) и 160 кг (3 шт.) **
  • Производство: Россия

Витражи (CVS)

Важно!

*Перед выбором цвета, обязательно ознакомьтесь со  списком стандартных цветов по шкале RAL, в которые можно покрасить петли. Подробно смотри в разделе Покраска.

**При использовании доводчика вес створки нужно увеличивать на 30%, для подбора петель!

Замки

Витражи (CVS)

Витражи (CVS)

Витражи (CVS)

Роликовая защелка

(только с офисной ручкой или ручкой штангой)

Фалевая защелка

(только с нажимным гарнитуром)

Однозапорный замок

(замок с роликом или с защелкой)

Важно!

Дверь с  однозапорным замком (замок с роликом или защелкой) по умолчанию комплектуется с подготовкой под профильный цилиндр — даже если в настройках фурнитуры указано: «Профильный цилиндр – Нет». Если вам нужна дверь без отверстий под цилиндр, выбирайте в качестве запора роликовую или фалевую защелку — в этом случае отверстия под цилиндр сделаны не будут.

Витражи (CVS)

Данная функция доступна, когда замок не закрыт на ключ. Для правильного функционирования электрозащелки на дверь необходимо устанавливать доводчик. Защёлки используются там, где важны комфорт и надёжность в удержании двери, при этом не предъявляются требования к защите от дыма и огня. Типичные области применения: внешняя дверь коттеджа, дверь главного входа в многоквартирном доме, двери, которые не выполняют функции защиты от дыма и огня, входные двери общественных и коммерческих объектов (поликлиника, парикмахерская и т.п.)

Электрозащелка

Электрозащелка совместима  только с однозапорным замком и только в применение с офисной ручкой или ручкой штангой). В случае применение в двухстворчатой двери - используйте кабелепроход ABLOY EA280 или EA281. Обязательно смотрите правила оформления

Ручки

Витражи (CVS)

Витражи (CVS)

Витражи (CVS)

Ручка Оф. 300мм круглая

(пять системных цветов)

Ручка Оф. 300мм прямая

(пять системных цветов)

Ручка Оф. 300мм прямая (нерж.)

Нажимные гарнитуры

Важно!

Временно закрыты для продаж, позиции: 777302 Ручка дверная двусторонняя GAMMA черная и 50805302 Накладка на цилиндр STAC узкая черная. Раздельный наж.гарнитур STAC Gamma. Дату поступления смотри в разделе: Временно приостановленная продукция.

Доводчики

Витражи (CVS)

Внешние доводчики

(Стандартных цветов. Не перекрашиваются!)

Фискатор двери

Профильные цилиндры

Шпингалеты

Витражи (CVS)

Фиксатор двери

(Белый, Коричневый, Серебро.

Не перекрашивается!)

Витражи (CVS)

Профильный цилиндр

(устанавливаются на рабочую створку)

Витражи (CVS)

Шпингалеты

(устанавливаются на зависимой створке)

Антипаниковые устройства

Витражи (CVS)

Витражи (CVS)

Фурнитура Антипаника

(Открывание только наружу)

Фурнитура Антипаника Doorlock

(Открывание только наружу)

Важно!

С 29.10.2025г. у  поставщика отсутствует «Фурнитура Антипаника» производства GU. Заказы с такой фурнитурой в работу не принимаются.

Информация рекомендуемая к ознакомлению

Особенности фрезеровки дренажных отверстий

В нижнем горизонтальном профиле рамы, створки и горизонтальных импостах фрезеруются водосливные отверстия. Закрываются водосливными крышками белого или черного цвета. С 17.09.2025г., координаты дренажных отверстий на алюминиевые конструкции рассчитываются и выполняются на производстве по условиям: Фиксированный размер от края светового проёма рамы до середины паза 70 мм, далее c шагом max 800 мм. При ширине светового проёма рамы менее 400 мм - дренаж по центру. Эскизы дренажей также будут отображены на изделиях по умолчанию. Просим обратить внимание, что в случае продолжения какого-либо заказа, схема выполнения дренажных отверстий может отличаться от раннее изготовленных заказов, поэтому необходимо об этом оповестить клиента. Ниже представлена наглядная схема дренажей на типовые конструкции.

Выбор в программе  StartОкна, в свойствах изделия:

Витражи (CVS)
