Ограничения размеров Kaleva Aluvet CFS

Ограничения размеров Kaleva Aluvet CFS: условия подбора конструкции в разделе «Витражи (CFS)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

(с 02.09.2020г. по 14.10.2024г. использовалась система на основе профиля AWD45)

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности системы

Важно!

1) Все заполнения отгружаются отдельно. Не зависимо от конфигурации изделия и видов заполнений. В свойствах изделия необходимо ОБЯЗАТЕЛЬНО в ручном режиме выбрать параметр "заполнение отдельно".

2) Если в конструкции для витражного остекления более одной секции, то поставляются на адрес только:

- В разобранном виде. В в этом случае напишите коментарий к изделию: "Внимание! Конструкцию поставить в разобранном виде!"

- Или частично разобранном виде. Перед запуском заказа ОБЯЗАТЕЛЬНО смотри "Правила разбора и оформления констукций в программе StartОкна".

Ограничения размеров:

Минимальные размеры створки: 400х520

Минимальный размер импоста: 200мм

Минимальный размер рамы (элемент между вертикальными стойками) : 200мм

Максимальная высота конструкции: 3000мм

Максимальные размеры поворотной и поворотно-откидной смотри график ограничений ниже:

Невозможно изготовление изделий с установкой импоста в створку.

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

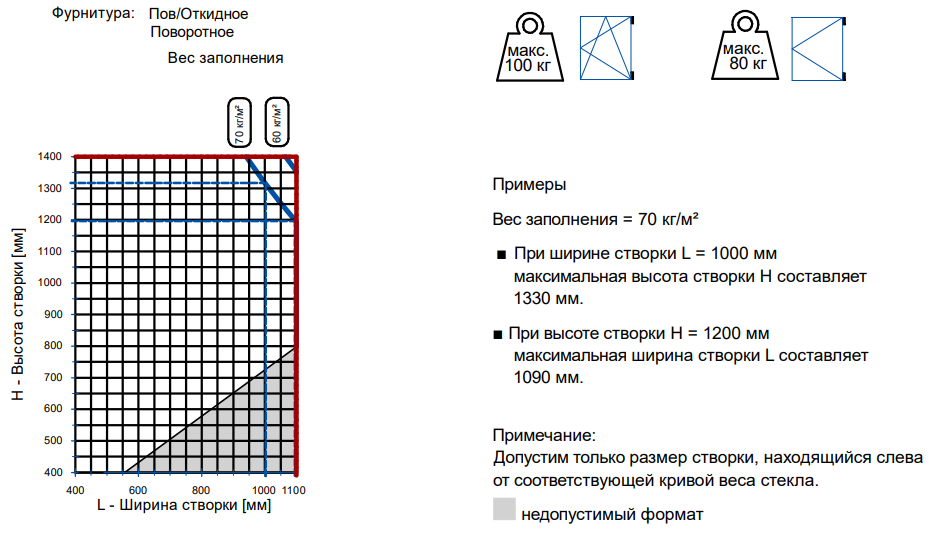

Максимальные размеры поворотной и поворотно-откидной створки:

Важно!

В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
