Витражи (CFS)

Витражи (CFS) — kaleva aluvet cold. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Витражи (CFS)

Система введена в товарный ряд 21.12.2020г.

(с 02.09.2020г. по 14.10.2024г. использовалась система на основе профиля AWD45)

Описание

Kaleva Aluvet CFS (Cold Fasade System)

  • Витражное остекление (CFS) - светопрозрачная конструкция, выполненная на основе оконных профилей с усиливающими элементами. Конструкция CFS предназначена для установки в проем относительно небольших размеров (по сравнению с фасадным остеклением). Конструкция CFS устанавливается в нежилых помещениях или в качестве внутренней перегородки.

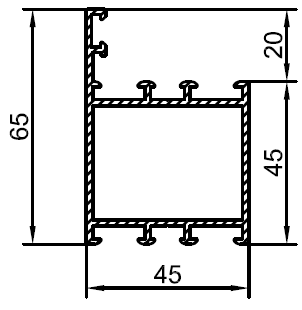

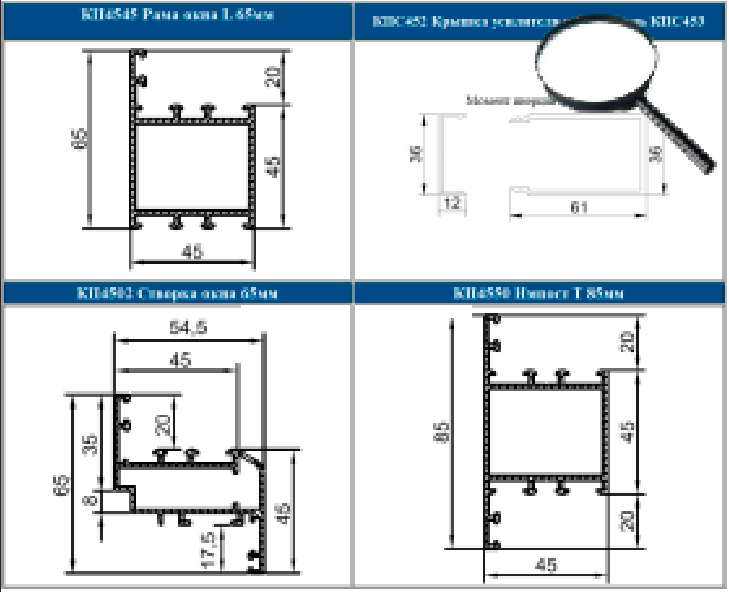

  • Монтажная глубина профиля рамы составляет 45мм.
  • Для оконной системы Kaleva Aluvet Cold класс звукоизоляции по ГОСТ 23166-99 составляет не менее класса Д (снижение воздушного шума потока городского транспорта от 22 до 24 дБА) при использовании стандартного остекления, а при установке однокамерного стеклопакета максимальной толщины (24 мм) конструкция может достигать класса Г (снижение шума 25–27 дБ).

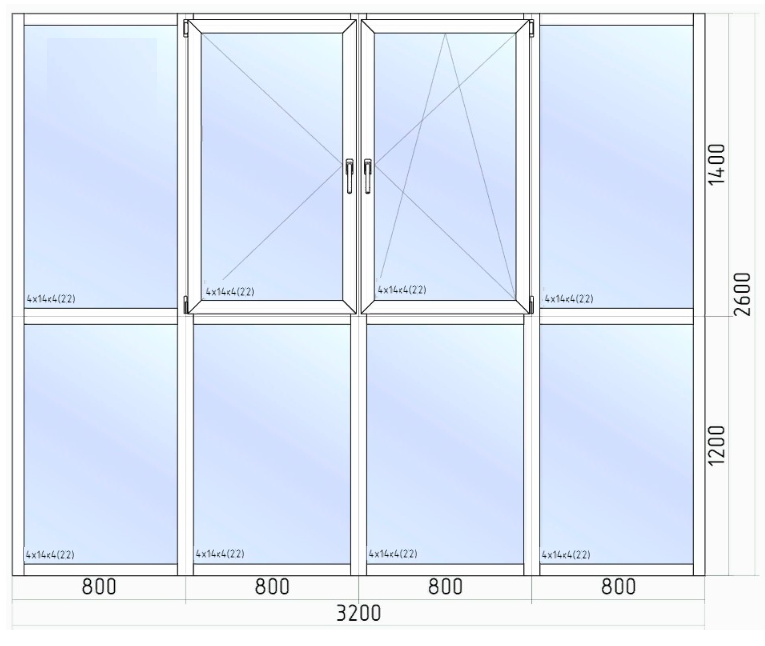

Пример:

Витражи (CFS)

Окна могут быть:

Глухими и открывающимися. См ниже варианты открывания.

• Cторона открывания - только внутрь

• Невозможно установить ручку с 2-х сторон. Ручки только изнутри

• Невозможно изготовление штульпового открывания

• Форма изделий только прямоугольная

• Невозможно изготовление изделий с установкой импоста в створку.

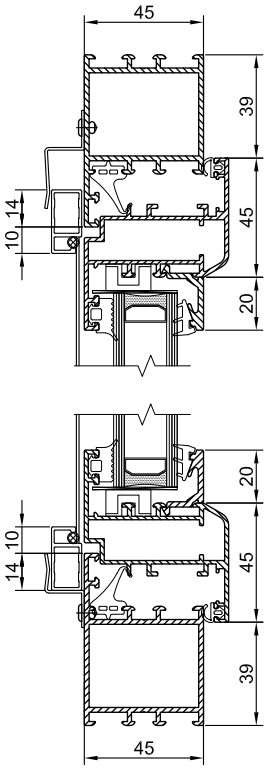

• Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки. См Чертежи узлов

Витражи (CFS)

Возможна установка москитной  сетки на наружних крепежах (МС  Окно)

С 25.09.2023г. изменился расчет москитной сетки, (до этого москитная сетка перекрывала дренажное отверстие и дрен.крышки не устанавливались):

1. Для того, чтобы профиль МС не закрывал дренажное отверстие, размер МС по периметру уменьшился. При открывании створки профиль МС будет выступать за габариты рамы окна на 10 мм.

Витражи (CFS)

2. Для крепления кронштейнов МС необходимо использовать вытяжные заклепки 4х8 А2 (нерж.). Дополнительно идут в пакет комплектации. При этом изнутри крепеж будет виден при открывании створки окна.

Варианты заполнения

В качестве заполнения возможно установить как стекло 6мм, 8мм так и стеклопакет 24 мм;

Наборный сэндвич  - 8мм и 24мм. Доступно шесть стандартных цветов или Покраска.

Набор из 2-х окрашенных листов металла и сэндвич-панели.

Цвет и отделка профиля:

Витражи (CFS)

Покраска

С 2-х сторон только в один цвет!

В случае необходимости белого цвета - выбирайте RAL9016матовый (с 25.02.2026 г.)

В программе StartОкна: Для окрашенного профиля цвет основы должен неокрашенный.

Важно!

Перед выбором цвета, обязательно ознакомьтесь со  списком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Подробно смотри в разделе Покраска.

Информация для рекламационных заказов: до 25.02.2026 г.  в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.)

Витражи (CFS)

Предварительное анодирование AL профиля

Размещается через Расчетный отдел АСК. Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Это технологическая (не декоративная) подготовка алюминиевого профиля. Цель - резко улучшить сцепление порошковой краски с металлом, что критично для долговечности конструкций в агрессивных условиях. После обработки профиль подлежит последующей порошковой покраске.

Витражи (CFS)

Белый

НЕДОСТУПНО!

Витражи (CFS)

Декорирование

(сублимирование)

НЕДОСТУПНО!

Витражи (CFS)

Ламинация

НЕДОСТУПНО!

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности системы

Важно!

1) Все заполнения отгружаются отдельно. Не зависимо от конфигурации изделия и видов заполнений. В свойствах изделия необходимо ОБЯЗАТЕЛЬНО в ручном режиме выбрать параметр "заполнение отдельно".

2) Если в конструкции для витражного остекления более одной секции, то поставляются на адрес только:

- В разобранном виде. В в этом случае напишите коментарий к изделию: "Внимание! Конструкцию поставить в разобранном виде!"

- Или частично разобранном виде. Перед запуском заказа ОБЯЗАТЕЛЬНО смотри "Правила разбора и оформления констукций в программе StartОкна".

Витражи (CFS)

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются  без усилителя КПС. Оформляется отдельно. Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Витражи (CFS)

Фурнитура Stublina

Максимальный вес створок:

100 кг поворотно-откидная створка, 80 кг поворотная створка, 80 кг фрамужная створка.

Используется фурнитура с внешними  или скрытыми петлями. Применяются только ручки Stublina!

Внимание!! Оттенок на экране зависит от настроек цветопередачи; окончательный цвет выбирают по физическому образцу.

Применяемые внешние (стандартные) петли

В поворотной и откидной створке используются петли арт. 2022.00,

В поворотно-откидной петли арт. 4035.90

Применяемые цвета петель:

Белого цвета (соотв. RAL9016 глянец)

Покраска по RAL в цвет изделия

Витражи (CFS)Витражи (CFS)

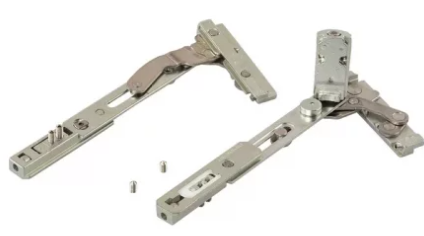

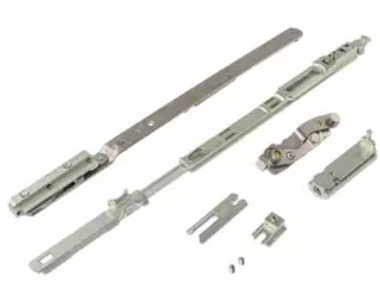

Применяемые скрытые петли

В поворотной и откидной створке используются петли арт.: 2101.00 2101.00 Скрытые петли поворотного окна

В поворотно-откидной петли арт. 4115.30R 4115.30R Скрытые петли ПО, 584-1600 прав. и 4115.30L 4115.30L Скрытые петли ПО, 584-1600 лев.

Витражи (CFS)Витражи (CFS)

Важно!

У поставщика отсутствуют Скрытые петли Stublina для поворотного окна (арт. 2101.00).

Используюся в поворотной и откидной створке.

Дату поступления смотри в разделе: Временно приостановленная продукция.

Поворотная створка

Поворотно-откидная

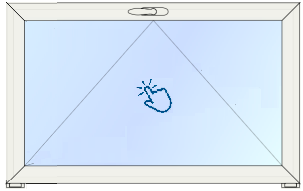

Откидная

Витражи (CFS)

Витражи (CFS)

Витражи (CFS)

Применяемые ручки

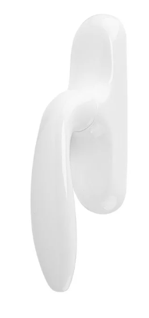

Базовая ручка

Витражи (CFS)

В поворотных и п/о используется арт. 1001.00,в откидной арт. 1002.00.

Применяемые цвета базовых ручек:

Белого цвета (соотв. RAL9016 глянец)

Покраска по RAL в цвет изделия

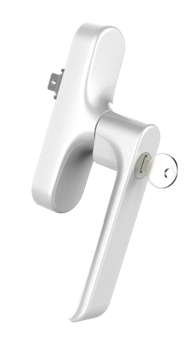

Ручка с ключом

Витражи (CFS)

арт.1103.00

Применяются ручки с ключом 3 цветов:

Белый

(соответствует RAL9016 глянец)

Коричневый

(соответствует RAL8017 глянец)

Серебро

(соответствует RAL9006 глянец)

Витражи (CFS)

Витражи (CFS)

Витражи (CFS)

Особенности фрезеровки дренажных отверстий

В нижнем горизонтальном профиле рамы и горизонтальных импостах фрезеруются водосливные отверстия. Закрываются водосливными крышками белого или черного цвета. С 17.09.2025г., координаты дренажных отверстий на алюминиевые конструкции рассчитываются и выполняются на производстве по условиям: Фиксированный размер от края светового проёма рамы до середины паза 70 мм, далее c шагом max 800 мм. При ширине светового проёма рамы менее 400 мм - дренаж по центру. Эскизы дренажей также будут отображены на изделиях по умолчанию. Просим обратить внимание, что в случае продолжения какого-либо заказа, схема выполнения дренажных отверстий может отличаться от раннее изготовленных заказов, поэтому необходимо об этом оповестить клиента. Ниже представлена наглядная схема дренажей на типовые конструкции.

Витражи (CFS)

(Фото для примера - окно Kaleva Aluvet Space)

Выбор в программе  StartОкна, в свойствах изделия:

Витражи (CFS)

Как запустить в производство

С 13.02.2026г. используется  универсальный шаблон Витражи: Простые формы (вид изнутри) с интуитивно понятными формами.

Как это работает?

Новый процесс состоит из двух простых шагов:

1. Выберите форму конструкции в шаблоне «Витражи: Простые формы (вид изнутри)»

2. Задействуйте параметры нужной профильной системы (CFS, PFS, HFS или ST71 витраж) — всё в рамках одного интерфейса.

Ключевые преимущества

  • Простота выбора. Больше не нужно искать и переключаться между разными шаблонами — всё доступно в едином окне.
  • Экономия времени. Интуитивно понятный интерфейс сокращает время на создание и настройку проектов.
  • Удобство редактирования. Если нужно заменить продукт на аналогичный по формату, это можно сделать без перерисовки: просто перейдите во вкладку «Свойства изделия» и выберите нужный вариант.
  • Снижение затрат на сопровождение. Единый шаблон упрощает поддержку и обновление данных при расширении ассортимента продукции.

Витражи (CFS)
