Чертежи узлов Kaleva Aluvet CFS

Чертежи узлов Kaleva Aluvet CFS. Материал раздела «Витражи (CFS)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

(с 02.09.2020г. по 14.10.2024г. использовалась система на основе профиля AWD45)

Важно!

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Глухое остекление

КП4545 Рама окна L 65мм

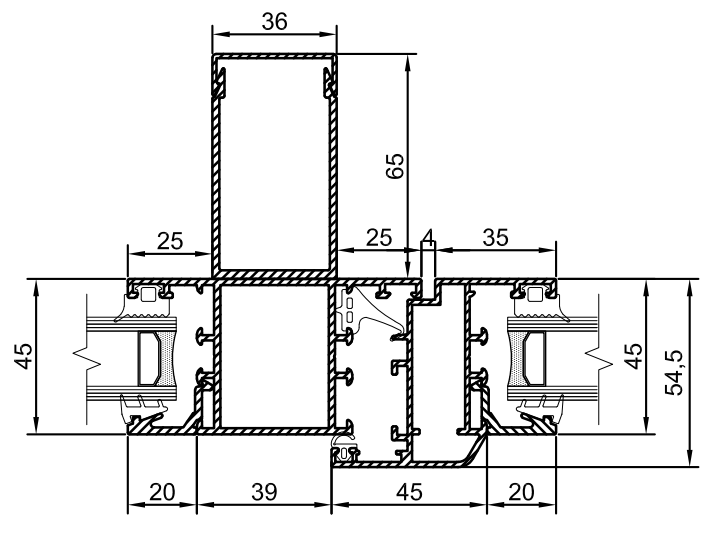

Импост + усилитель + створка,

Важно!

Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки.
