Окна HW c 16.09.2021г. по 22.02.2023г — kaleva aluvet home c 16.09.2021г. по 22.02.2023г. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
22.02.2023г. данная система (на основе профиля 71 мм) выведена из производства!! |
22.02.2023г. произошла заменена - на систему на основе профилей 75мм. |
Данный раздел не использовать для работы !! |
Информация в данном разделе отображает свойства системы с 16.09.2021г по 22.02.2023г !! |
Описание |
||||||||
|---|---|---|---|---|---|---|---|---|
Kaleva Aluvet HW (Home Window) Серия комбинированных профилей с термомостом, предназначенная для изготовления окон с повышенной степенью термоизоляции для установки в отапливаемых помещениях и в домах постоянного (круглогодичного) проживания. Благодаря увеличенной ширине (34 мм) и камерной конструкции термомоста из стеклонаполненного полиамида, а также благодаря дополнительным утепляющим термовставкам в зоне термомостов и стеклопакетных фальцев система позволяет добиться высочайших показателей по тепло- и звукоизоляции. |
||||||||
• Алюминиевый профиль с термомостом глубиной 34мм. • Монтажная глубина 71мм • Конструкция термомоста камерная, материал – стеклонаполненный полиамид • Фурнитура G-U UNI-JET (в том числе G-U UNI-JET S-Concealed со скрытыми петлями). |
||||||||
Окна могут быть глухими и открывающимися. См ниже варианты открывания. |
||||||||
Варианты заполнения |
||||||||
В качестве заполнения возможно установить стеклопакет толщиной 32мм, 40мм и 42мм В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сэндвич-панели 32мм и 40 мм. |
||||||||
Цвет и отделка профиля: |
||||||||
|
||||||||
|
||||||||
Особенности системы |
||||||||
Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
||||||||

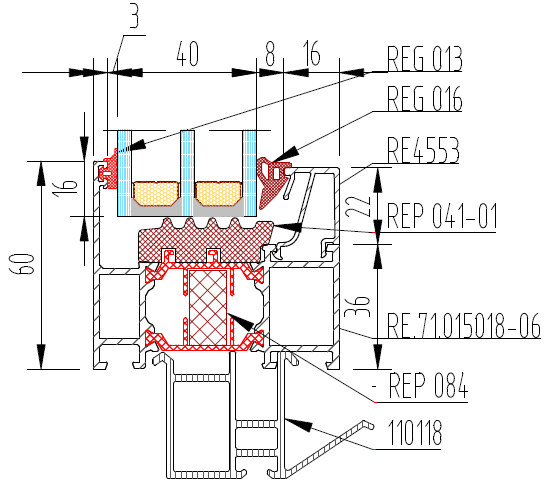

• Дополнительные утепляющие ППУ-термовставки в зоне элементов термомоста (REP 086 и REP 084) . • Дополнительные утеплители фальца стеклопакетов из вспененного полиэтилена (REP 041 и REP 041-01) • Дополнительное уплотнение (уплотнение звукоизоляции, на чертежах REG 054) • Сторона открывания - только внутрь • Невозможно установить ручку с 2-х сторон. Ручка только изнутри • Невозможно изготовление штульпового открывания • Форма изделий: только прямоугольная • Невозможно изготовление изделий с установкой импоста в створку. • Возможно изготовление рамы из импостного профиля. |
||||||||
|
||||||||
Фурнитура G-U UNI-JET |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Фурнитурная обвязка, используемая в окнах, аналогична оконной обвязке ПВХ-систем. Используется фурнитура G-U UNI-JET (в том числе G-U UNI-JET S-Concealed со скрытыми петлями). Максимальный заполнения - 100кг. Минимальная высота установки ручки 261мм Скрытые петли позволяют открывать створку на 90 градусов. |
||||||||||||||
Особенности цветового исполнения видимой фурнитуры GU: |
||||||||||||||
|
||||||||||||||
Поворотная створка |
Поворотно-откидное открывание |
|||||||||||||
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2.
|
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2. |
|||||||||||||
Обычные петли. Базовая безопасность.
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
Обычные петли. Базовая безопасность
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
|||||||||
Конструкции со скрытыми петлями выполняются ПО ГАРАНТИИ и в поворотно-откидном, и поворотном исполнении! |
||||||||||||||
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2
|
Скрытые петли. Взломостойкость низ створки
|
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2 *
|
Скрытые петли. Взломостойкость низ створки
|
|||||||||
|
||||||||||||||
Откидная створка |
Электропривод |
Дистанционное открывание |
|
|---|---|---|---|
Опции фурнитуры:
|
Электропривод ELTRAL (белый, черный, серебро) Не забудьте заказать добор! |
Дистанционное открывание VENTUS (белый, коричневый, серебро) |
|
|
|
|||
Показатели по теплосбережению: |
|---|
Двустворчатое окно размером 1470х1320 (получены расчетным путем) -для стеклопакета 4Иx16Arx4x14Arx4 коэффициент сопротивления теплопередачи составляет 0,86 м2*С/Вт -для стеклопакета 4Иx16Arx4x14ArxCGSolar4 коэффициент сопротивления теплопередачи составляет 0,98 м2*С/Вт |
