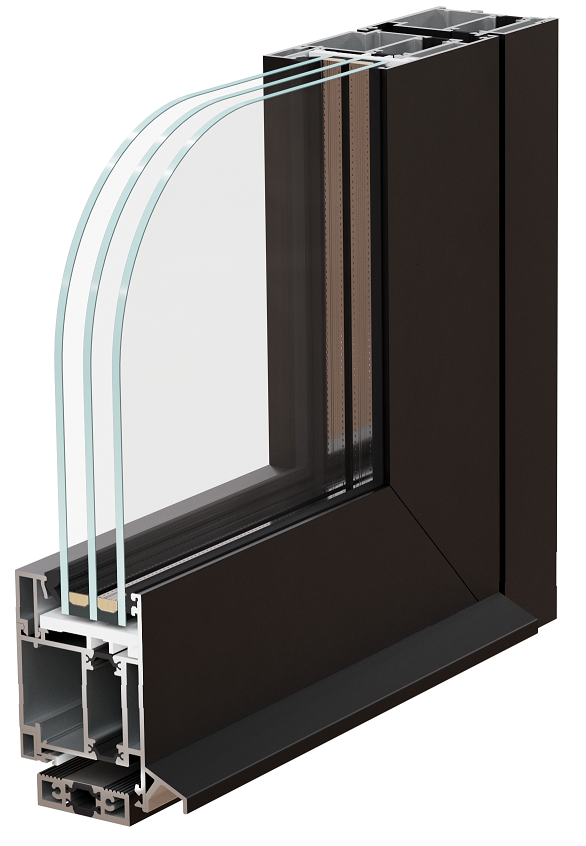

Alutech W62 дверь

Покраска

С 2-х сторон в один цвет или разные цвета.

В программе StartОкна: Для окрашенного профиля цвет основы должен неокрашенный.

В случае необходимости белого цвета - выбирайте RAL9016матовый (с 25.02.2026 г.)

Важно!

Перед выбором цвета, обязательно ознакомьтесь со  списком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Подробно смотри в разделе Покраска.

Декорирование (сублимирование)

С 2-х сторон только в один цвет!!

В программе StartОкна: цвет основы должен быть неокрашенный.

Предварительное анодирование AL профиля

Размещается через Расчетный отдел АСК. Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Это технологическая (не декоративная) подготовка алюминиевого профиля. Цель - резко улучшить сцепление порошковой краски с металлом, что критично для долговечности конструкций в агрессивных условиях. После обработки профиль подлежит последующей порошковой покраске.

Ламинация

С 2-х сторон в один цвет или разные цвета

Важно!

Нельзя с одной стороны покрасить, а с другой заламинировать. За исключением допустимых:

«RAL9016матовый/Ламинация» или «Ламинация/RAL9016матовый»;

«RAL7016матовый/Ламинация» или «Ламинация/RAL7016матовый»;

«RAL8017матовый/Ламинация» или «Ламинация/RAL8017матовый»;

Белый

НЕДОСТУПНО!

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Важно!

В качестве порога используется системный порог 14 мм! Цвет порога A00-E6 серебро. Использование в качестве порога рамного профиля  - без гарантии (письмо от 30.03.2023г.) Профиль рамы не подходит для такого применения и не может корректно выполнять функцию порога. При выборе рамного порога, в пороговой зоне необходимо выбрать створку без щеткодержателей.

Применяемые профили Alutech W62 дверь

Чертежи узлов Alutech W62 дверь

Ограничения размеров Alutech W62 дверь

Дополнительные профили Alutech W62

Цвет и отделка профиля:

Важно!

Для корректного запуска воспользуйтесь инструкциями:

Инструкция по выбору наличников 72мм

Инструкция по выбору наличников 102мм

3-х секционные петли

• Петля имеет подшипник, который предотвращает преждевременный износ, обеспечивает мягкость хода и отсутствие скрипа
• Цвета: белый или покраска по RAL*

Dr. Hahn VL Band (петли скрытые)

Важно! В связи с длинными сроками поставки данных петель при заказе единовременно более 20 дверных створок в одном счете просим согласовывать сроки.

• Устанавливаются на двери с открыванием внутрь и наружу помещения.
• Невидимы в закрытом положении двери
• Не деформируют уплотнитель
• Подшипники скольжения не требуют обслуживания

• Угол открывания двери до 180°
• До 500 000 циклов «открывания/закрывания»
• Выдерживает вес  створки 125кг (2шт) и 160 кг (3 шт.) **
• Производство: Россия

• Регулируется в трех плоскостях
• Элегантный внешний вид, черный цвет; Важно! Петли не красятся!
• Угол открывания двери до 105°
• До 200 000 циклов «открывания/закрывания»
• Выдерживает вес створки до 180 кг, смотри подробно в описании петли.
• При использовании доводчика установка 3-й петли обязательна!!
• Производство: Германия

Dr. Hahn Rollenband AT

• Устанавливаются на двери с открыванием внутрь и наружу помещения.

• Регулируется в 3-х плоскостях

• Подшипники скольжения не требуют обслуживания;
• Элегантны внешний вид
• С 28.07.2025г используется цвет только Черный или Серебро!
• Обеспечивает угол открывания двери до 180°
• До 200 000 циклов «открывания/закрывания»
• Выдерживает вес створки 120 кг (2шт) и 180 кг (3 шт.)
• При использовании доводчика установка 3-й петли обязательна!!
• Производство: Германия.

Роликовая защелка

(только с офисной ручкой или ручкой штангой)

Фалевая защелка

(только с нажимным гарнитуром)

Однозапорный замок

(замок с роликом или с защелкой)

Важно!

Дверь с  однозапорным замком (замок с роликом или защелкой) по умолчанию комплектуется с подготовкой под профильный цилиндр — даже если в настройках фурнитуры указано: «Профильный цилиндр – Нет». Если вам нужна дверь без отверстий под цилиндр, выбирайте в качестве запора роликовую или фалевую защелку — в этом случае отверстия под цилиндр сделаны не будут.

• Замок всегда на одной высоте 1050мм от низа створки.
• Минимальная высота створки 1950мм в односторчатой двери.
• Минимальная высота створки 2100мм в двустворчатой двери.
• Недопустима установка импоста в области многозапорных замков. Ограничения зашиты в программу StartОкна.

Применение одного лишь многозапорного замка не сделает дверь «тёплой». Основной бонус от использования многозапорного замка – увеличение противовзломности конструкции (термоизоляция также возрастает, но не до такой степени, чтобы дверь стала полноценно термоизолирующей). Смотри примеры с пояснениями в разделе Многозапорный замок (MAXBAR). При использовании с офисной ручкой или ручкой штангой ригель автоматически меняется на сменный ролик к замку.

Многозапорный замок (MAXBAR)

• Замок всегда на одной высоте 1050мм от низа створки.
• Минимальная высота створки 1930мм в односторчатой двери.
• Минимальная высота створки 2080мм в двустворчатой двери.
• Недопустима установка импоста в области многозапорных замков. Ограничения зашиты в программу StartОкна.
• Запорные ригеля выполнены в виде фалевых защелок
• При закрывании, дверь по замковой части сразу же запирается на фалевые защелки и обеспечивает полноценный прижим створки двери. Степень утепления - ВЫСОКАЯ!
• При использовании данного замка с ручкой-штангой (или оф.ручкой), дверь открывается снаружи и изнутри  ТОЛЬКО с помощью ключа.

Многозапорный замок GU Secury Automatic

Данная функция доступна, когда замок не закрыт на ключ. Для правильного функционирования электрозащелки на дверь необходимо устанавливать доводчик. Защёлки используются там, где важны комфорт и надёжность в удержании двери, при этом не предъявляются требования к защите от дыма и огня. Типичные области применения: внешняя дверь коттеджа, дверь главного входа в многоквартирном доме, двери, которые не выполняют функции защиты от дыма и огня, входные двери общественных и коммерческих объектов (поликлиника, парикмахерская и т.п.)

Электрозащелка

Ручка Оф. 300мм круглая

(пять системных цветов)

Ручка Оф. 300мм прямая

(пять системных цветов)

Ручка Оф. 300мм прямая (нерж.)

Штанга СДР-13 (мат.нерж.)

(600мм., 1000мм., 1500мм., 2000мм*.)

Штанга DK 45 (нерж.)

(1500мм.)

Штанга СДР-23

(1500мм.)

Штанга СДР-23 (нерж.)

(1500мм.)

Важно!

* Ручка 2000мм. не совместима с Многозапорный замок (MAXBAR).

Крепеж ручки попадает в тело замка.

Раздельный нажимной гарнитур

(пять системных цветов)

Раздельный наж. гар. Apecs (нерж)

Раздельный наж. гар. ELM (нерж)

Электронный гарнитур Smart Life TS-5

(черный)

только с замком:  Secury Automatic

Раздельный наж.гарнитур STAC Gamma

(черный)

Важно!

Доводим до вашего сведения, что у поставщика временно отсутствует Гарнитур Smart Life TS-5 черный

Срок на данную номенклатуру увеличен на 30 дней.

Дату поступления смотри в разделе: Временно приостановленная продукция.

Важно!

Временно закрыты для продаж, позиции: 777302 Ручка дверная двусторонняя GAMMA черная и 50805302 Накладка на цилиндр STAC узкая черная. Раздельный наж.гарнитур STAC Gamma. Дату поступления смотри в разделе: Временно приостановленная продукция.

Внешние доводчики

(Стандартных цветов. Не перекрашиваются!)

Скрытые доводчики

Фурнитура Антипаника

(Открывание только наружу)

Фурнитура Антипаника Doorlock

(Открывание только наружу)

Важно!

С 29.10.2025г. у  поставщика отсутствует «Фурнитура Антипаника» производства GU. Заказы с такой фурнитурой в работу не принимаются.

Памятка по термоизоляции входных дверей.

Рекомендации по проектированию входных ALU-дверей

В нижнем горизонтальном профиле створки и горизонтальных импостах фрезеруются водосливные отверстия. Закрываются водосливными крышками белого или черного цвета. С 17.09.2025г., координаты дренажных отверстий на алюминиевые конструкции рассчитываются и выполняются на производстве по условиям: Фиксированный размер от края светового проёма рамы до середины паза 70 мм, далее c шагом max 800 мм. При ширине светового проёма рамы менее 400 мм - дренаж по центру. Эскизы дренажей также будут отображены на изделиях по умолчанию. Просим обратить внимание, что в случае продолжения какого-либо заказа, схема выполнения дренажных отверстий может отличаться от раннее изготовленных заказов, поэтому необходимо об этом оповестить клиента. Ниже представлена наглядная схема дренажей на типовые конструкции.
