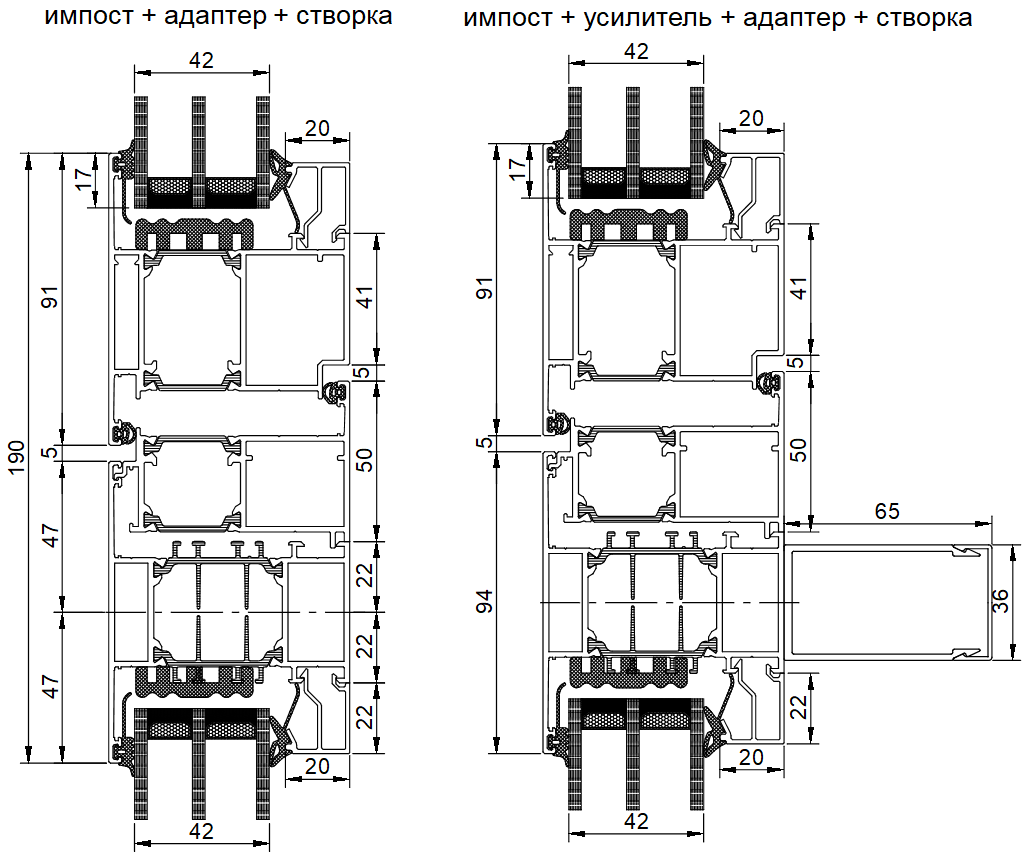

Чертежи узлов AWD75 HVS
Чертежи узлов AWD75 HVS. Материал раздела «Витражи AWD75 HVS (выведено 28.02.2022г)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
С 28.02.2023г. данная система выведена из производства!! |
Систему AWD 75 HVS c 28.02.2023г. переименовали в Kaleva Aluvet HVS. |
Внимание!!! В программе StartОкна конструкции оформляются без усилителя КПС.
Усилитель КПС используестя если высота конструкции более 2500мм. Оформляется отдельно.
Усилитель КПС не ламинируется! Обязательно см пример оформления!
Глухое остекление в коробку

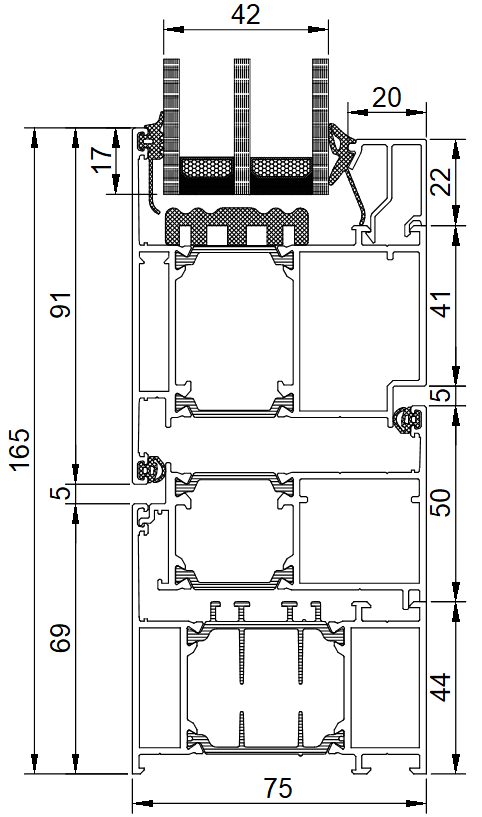

Рама + адаптер + створка
Соединение створок при штульповом открывании
AWD75 дверной цоколь 361335. Выведен из товарного ряда 23.01.2023г.
