Схема сопряжения профилей

Схема сопряжения профилей. Материал раздела «Provedal. Окна (глухие и открывающиеся) система С640 и P400» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках.

Важно!

По умолчанию применяестя с подставочным профилем. В расчетной программе задаются размеры БЕЗ ПОДСТАВОЧНОГО ПРОФИЛЯ !!!

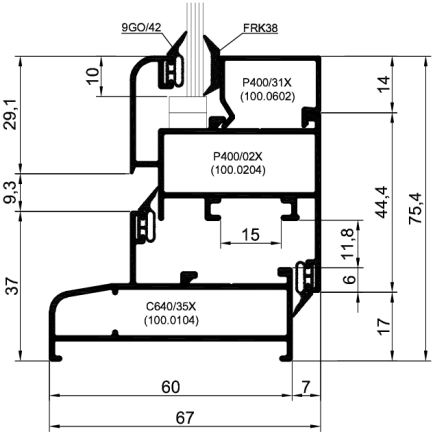

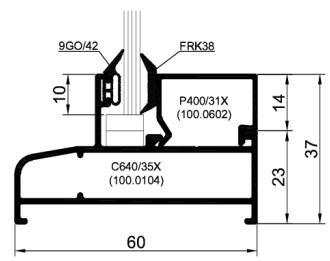

Рама широкая С640 арт.: C640/35X (100.0104)

Рама широкая С640 арт.: С640/35Х (100.0104)

Створка оконная арт.: P400/02X (100.0204)

Данное исполнение рекомендовано при совмещение

с раздвижной конструкцией С640.

Данное исполнение рекомендовано при совмещение

с раздвижной конструкцией С640.

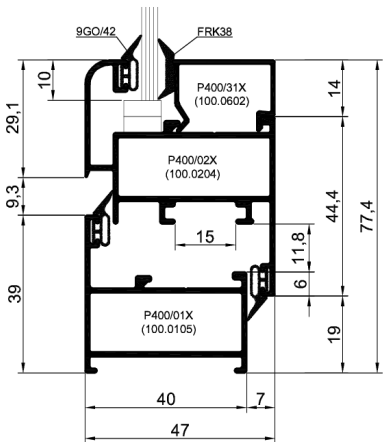

Рама узкая Р400 арт.: P400/01X (100.0105)

Створка оконная арт.: P400/02X (100.0204)

Данное исполнение используется для изготовления окон.

Данное исполнение используется для изготовления окон

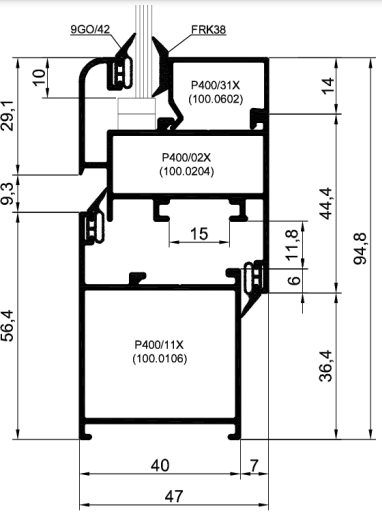

Рама широкая Р400 арт.: P400/11X (100.0106)

Створка оконная арт.: P400/02X (100.0204)

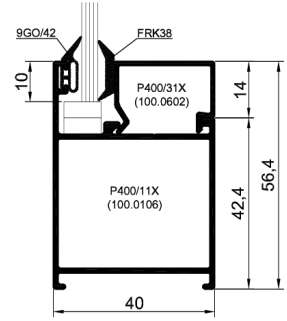

Используется для усиления контура глухого остекления.

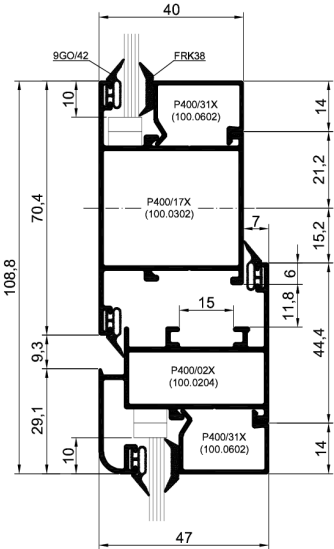

Данное исполнение используется при межрамном соединении изделий (прямое, угловое, эркерное и т.п.) со смежными створками открыванием друг к другу (поворотная, поворотно откидная).

Импост узкий арт.: P400/07X (100.0301)

Импост широкий арт.: P400/17X (100.0302)

Используется в окнах.

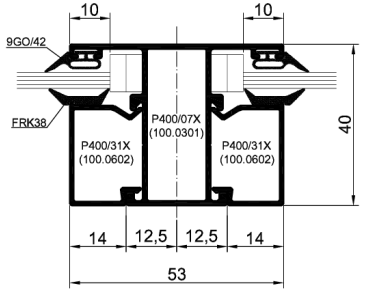

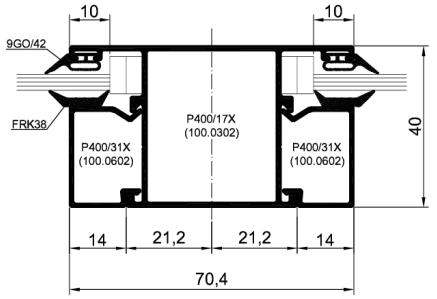

Рекомендуется используеть для усиления глухой конструкции.

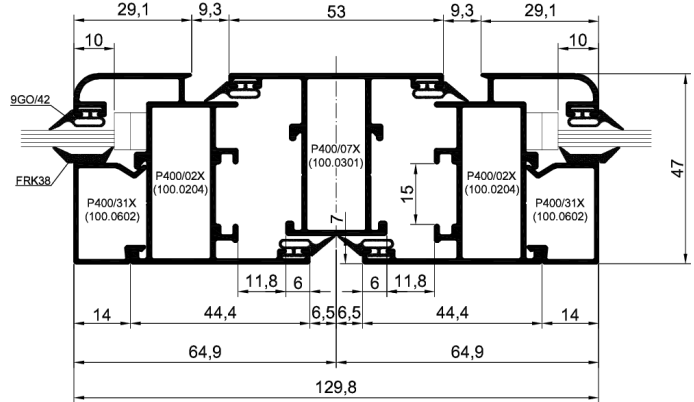

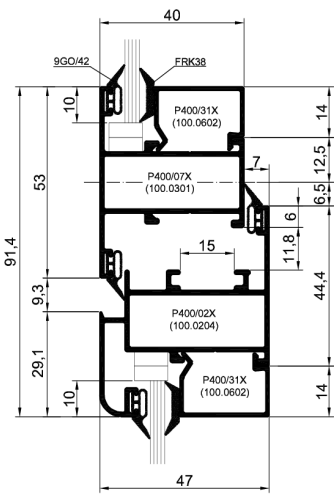

Импост узкий арт.: P400/07X (100.0301) + Створки оконные арт.: P400/02X (100.0204)

Обратите внимание! Если соседние створки попадают на импост ручками, возможно использование данного узкого импоста арт.: P400/07X (100.0301). См раздел: Замена на широкий импост

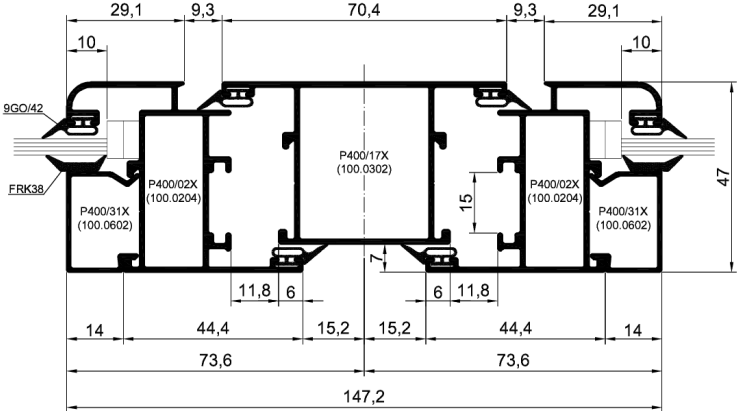

Импост широкий арт.: P400/17X (100.0302) + Створки оконные арт.: P400/02X (100.0204)

Обратите внимание на направление открывания створок. Если на один импост попадают петли от обеих соседних створок, или петли от одной из соседних створок и ручка от другой, то вместо узкого импоста арт.: P400/07X (100.0301) необходимо установить данный широкий импост арт.: P400/17X(100.0302).

См раздел: Замена на широкий импост
