Фурнитура для дверей
Фурнитура для дверей — сиал кпт60 окна и двери (выведено с 23.12.2022г). Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Выведено из товарного ряда!!!
Важно! |
С 06.12.2022 профильная система СИАЛ КПТ 60 выводится из производства поставщика, доступ к выбору системы будет открыт до 23.12.2022г. Альтернатива СИАЛ КПТ 60 - система AWD 65. |
Для данной системы используется фурнитура фирмы «Сатурн».
Состав фурнитуры:
1. петли накладные:
- двухсекционные СТН-0109,
- двухсекционные подшипниковые СТН-0611;
- нажимной гарнитур СТН-0555;
- трехсекционные ППДН-03
2. ручка офисная:
- прямоугольная СТН-0206.300.40,
- полукруглая СТН-0207.300.40.
Рекомендации по расчету количества петель.
При определении типа петель и их количества необходимо правильно рассчитать вес двери. В расчетный вес двери включается вес створки, стеклопакета и вес комплектующих (ручки, замки и т.д.). Расчетный вес двери должен быть соотнесен с другими факторами и откорректирован.
Фактор |
Поправка на вес |
Двери оборудованы доводчиком |
+20% |
Двери оборудованы доводчиком с фиксацией в открытом положении |
+50% |
Двери подвержены сильным ветровым нагрузкам |
+10% |
Двери могут быть подвержены дополнительным физическим нагрузкам |
+10% |
Количество и вариант установки петель определяют в зависимости от условий эксплуатации двери.
Условия эксплуатации |
Количество открываний в день |
Объект |
Максимальные размеры створки |
Количество петель, комплект |
Средняя интенсивность |
0-350 |
Жилые дома, коммерческие и промышленные объекты без интенсивного использования |
2100х1250 |
2 |
2500х1250 |
3 |
|||
Высокая интенсивность |
351-4000 |
Подъезды жилых домов, помещения общественных зданий магазинов |
2100х1250 |
3 |
2500х1250 |
4 |
Таблица массы элементов фурнитуры двери
Наименование фурнитуры |
Вес, кг |
Петля накладная двухсекционная СТН-0109 |
0,450 |
Петля накладная двухсекционная подшипниковая СТН-0611 |
0,650 |
Нажимной гарнитур СТН-0555-10 |
0,300 |
Ручка офисная прямоугольная СТН-0206.300.40 |
1,150 |
Ручка офисная полукруглая СТН-0207.300.40 |
1,150 |
Ручка офисная треугольная СТН-0208.300.40 |
0,920 |

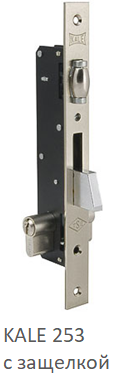

Замок Kale 253 |
0,585 |
Замок Kale 255 |
0,569 |
Доводчик TS-10 |
1,200 |
Доводчик TS-11 |
1,300 |
В этом разделе
Нажимной гарнитур
Снято с производства / архив
Нажимной гарнитур — фурнитура для дверей. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Открыть раздел →
Ручки офисные
Снято с производства / архив
Ручки офисные — фурнитура для дверей. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Открыть раздел →
Замки
Снято с производства / архив
Замки — фурнитура для дверей. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Открыть раздел →
Доводчики
Снято с производства / архив
Доводчики — фурнитура для дверей. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Открыть раздел →

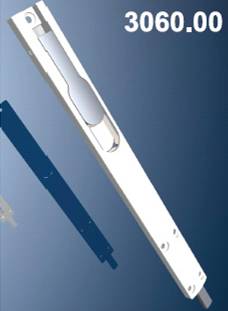

Шпингалеты
