Антипаника Fapim

Антипаника Fapim — фурнитура для дверей. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Снято с производства / архив

Выведено из товарного ряда!!!

Важно!

С 06.12.2022 профильная система СИАЛ КПТ 60 выводится из производства поставщика, доступ к выбору системы будет открыт до 23.12.2022г. Альтернатива СИАЛ КПТ 60 - система AWD 65.

Антипаниковые устройства рассчитаны на вероятное движение большой толпы, когда необходимость открывать дверь ключом может стать причиной давки. С внешней стороны двери располагается нажимная ручка со встроенным цилиндром, а со стороны коридора, на уровне пояса взрослого человека располагается особая штанга. Нажатие на эту штангу автоматически отпирает дверь.

Принципиальное назначение антипаниковых устройств заключается в том, чтобы дверь, в любой нестандартной ситуации, могли открыть с минимальными усилиями даже дети, пожилые люди и инвалиды. Системы «антипаника» представляют собой простоту и надежность в использовании.

Устройства системы экстренного открывания дверей — антипаника FAPIM полностью соответствуют требованиям, предъявляемым к данным системам на путях эвакуации в таких местах как: государственные учреждения, офисы, торговые центры, гостиницы, медицинские учреждения, учебные заведения, кинотеатры, концертные залы, спортивные сооружения и др.

Устройства производства Fapim линии Panama подразделяются Panama bar – с нажимной штангой, Panama push – с нажимным накладным элементом получили сертификацию СЕ в соответствии со стандартом EN 1125:

Срок службы 200 000 циклов
Категория использования – очень частое
Масса двери – до 200кг
Величина выступания штанги – до 100мм (уменьшенная)

Требования норм EN 1125

Максимальная ширина двери – 1300 мм

Максимальная высота двери – 2500 мм

Максимальный вес двери – 200 кг

Рабочий диапазон температур – от –20оС до +100оС

Длина ручки-штанги должна быть максимально приближенной к ширине двери, на которой устанавливается ручка. В любой случае, длина штанги не должна быть менее 60% от ширины двери. Цвет элементов фурнитуры поставляется RAL 9006, цвет ручки-штанги может быть красный RAL 3000, зеленый RAL6029, серебристый RAL 9006. Цвет нажимного гарнитура (со стороны улицы) черный RAL 9005. Ручка-штанга антипаниковой системы должна выделяться на фоне двери. Двери с антипаниковой системой должны устанавливаться на путях эвакуации, но не должны эксплуатироваться, как главный вход в здание. Так же не стоит устанавливать эту систему на входные двери частных домов, т.к. безопасность для материальных ценностей определена степенью 2, т.е. для помещений со службой охраны и системой безопасности видеонаблюдения

Установка «антипаники» возможна на все дверные системы

Варианты комлектации

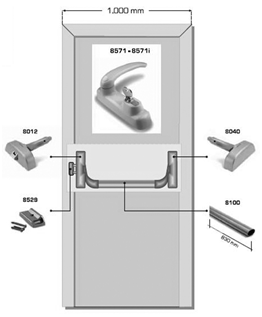

- С одной точкой запирания для одностворчатых дверей

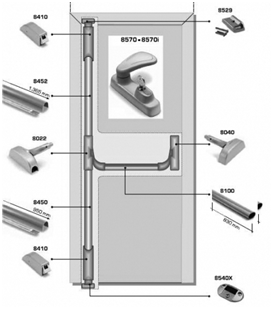

- С двумя точками запирания для одностворчатых дверей

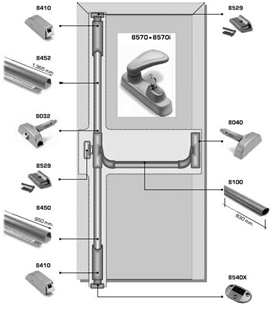

- С тремя точками запирания для одностворчатых дверей

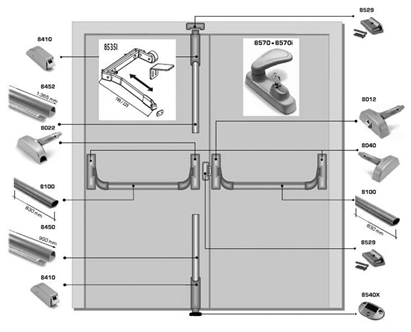

- С тремя точками запирания для двустворчатых дверей

Очень важно для двухстворчатых дверей установить устройство координации закрывания. Это устройство координирует закрывание и гарантирует правильное функционирование дверей посредством правильной последовательности закрывания створок.

Таблица фурнитуры

	8012 Центральный замок с реверсивным механизмом на одну точку запирания
	8022 Центральный замок с реверсивным механизмом на две точки запирания
	8032 Центральный замок с реверсивным механизмом на дтри точки запирания
	8040 - ответная часть центрального замка
	8100 и 8105 - штанга (труба) для антипаниковой ручки для дверных створок шириной до 1000 мм и 1300 мм соответственно. Устанавливаются в центральные замки 8012 (на одну точку запирания), 8022 (на две точки запирания) или 8032 (на три точки запирания) и в ответную часть 8040 центрального замка.
	8529 - ответная часть (зацеп) для центрального замка. Устанавливается на одностворчатые и двухстворчатые противопожарные двери. Зацеп служит для фиксации язычка центрального замка 8012 на одну точку запирания и 8032 на три точки запирания.
	8570 и 8571 - наружные нажимные ручки с поворотным цилиндром и ключом. Устанавливаются на противопожарные двери, а также на двери эвакуационных выходов вместе с антипаникой
	8450 и 8452 - соединительные стержни (тяги) и облицовочные профили L=950 мм и L=1365 мм соответственно. Входят в комплект антипаники с двумя и тремя точками запирания. Тяга 8450 соединяет нижний шпингалет и центральный замок. Тяга 8452 соединяет верхний шпингалет и центральный замок.
	8540X - напольная ответная часть. Устанавливается в пол для фиксации нижнего шпингалета. Ответка входит в комплект антипаники с двумя и тремя точками запирания.
	8410 - вертикальный шпингалет. Устанавливается вверху и внизу дверной створки. Используется в комплектах антипаники с двумя и тремя точками запирания.
	8535 - координатор последовательного закрывания. Используется в комплекте антипаники с тремя точками запирания только для двухстворчатых дверей. Монтируется на верхнюю часть рамы противопожарных дверей.
	Ручка Антипаника Fapim. Состоит из трех элементов: 1. 8012 или 8022 или 8032 - центральные замки (какой именно замок входит в комплект зависит от количества точек запирания). 2. 8040 - ответная часть центрального замка. 3. 8100 или 8105 - штанги антипаниковой ручки для дверных створок шириной до 1000 мм или 1300 мм соответственно.
