Инструкция для определения размеров

МАЯТНИКОВЫЕ ДВЕРИ КП45

Инструкция для определения размеров (высоты) на запуск в изготовление.

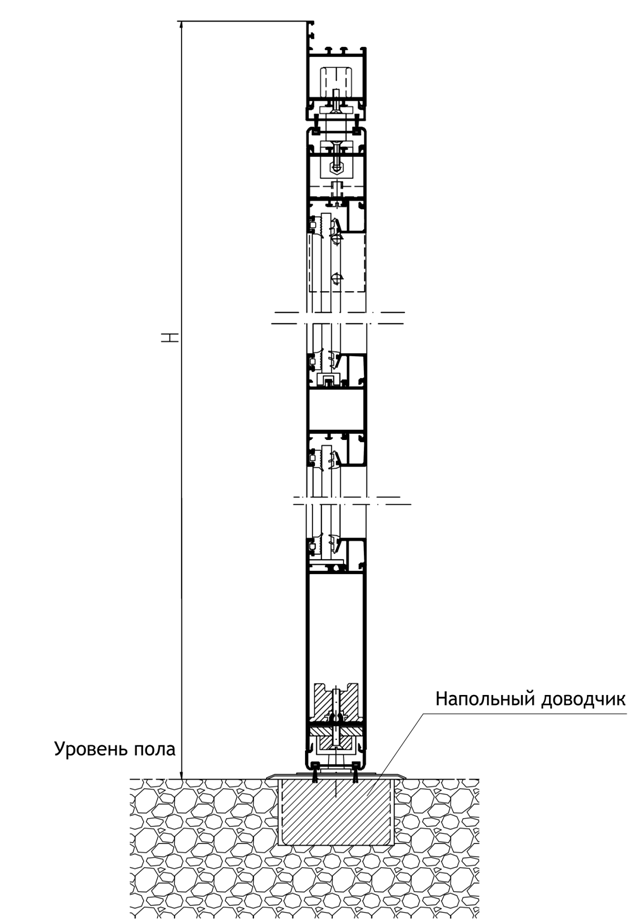

1. Особенностью изготовления маятниковых дверей является установка напольного доводчика (маятникового доводчика) ниже уровня пола, т.е. доводчик будет утоплен в пол на глубину, при которой будет обеспечена правильная работа створки и всей конструкции в целом.
2. При изготовлении маятниковых дверей КП45 осуществляется установка двух типов напольных доводчиков на выбор.

1. Dorma BTS-60 (с фиксацией / без фиксации)

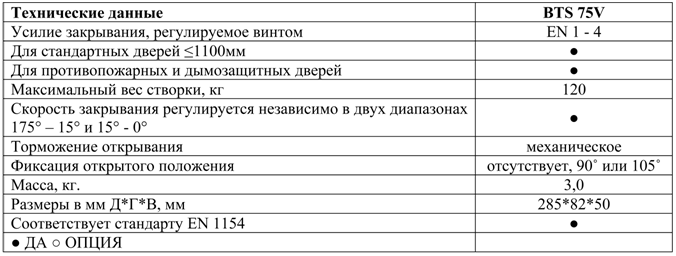

b. Dorma BTS-75 (с фиксацией / без фиксации

3. При замере, а так же для правильного расчета в программе, необходимо указывать высоту конструкции от уровня пола (или предполагаемого пола, в случаях, когда проем находится на стадии строительства или ремонта помещения).

4. Установка маятниковых дверей на объекте обязывает заглубление вертикальных стоек рамы в пол на определенное расстояние и в зависимости от условий монтажа (готовый пол / пол не готов – на стадии строительства) для изготовления конечной продукции предлагается на выбор два варианта:

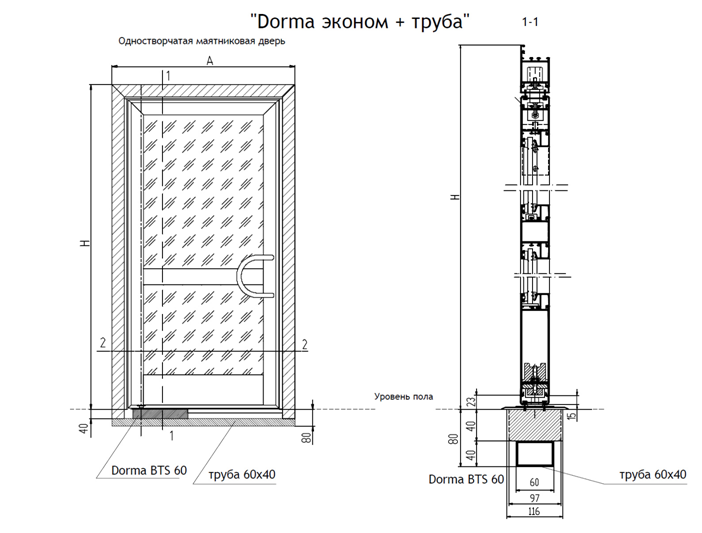

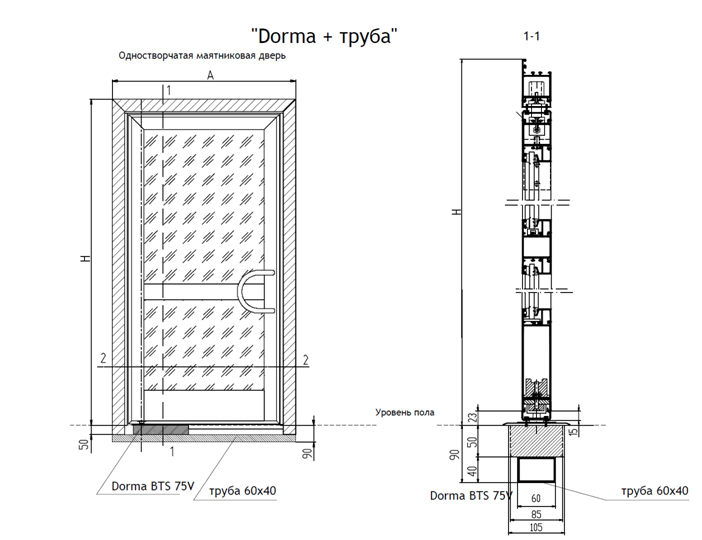

• Установка доводчика к изделию на производстве с применением «дополнительного порога» - труба 60х40.
• Труба крепится снизу к стойкам рамы, доводчик устанавливается на трубу на производстве, что гарантирует качественную работу полотен створок.
• Установка изделия производится вместе с трубой и установленным на ней доводчиком.
• При готовом поле необходимо изготовление (штробление) монтажной коробки на всю ширину конструкции.
• Без установки доводчика – БЕЗ ГАРАНТИИ
• Доводчик доставляется на адрес отдельно без крепления к раме
• Установка изделия происходит после установки в монтажную коробку доводчика.
• При готовом поле необходимо изготовление (штробление) монтажной коробки на ширину доводчика.

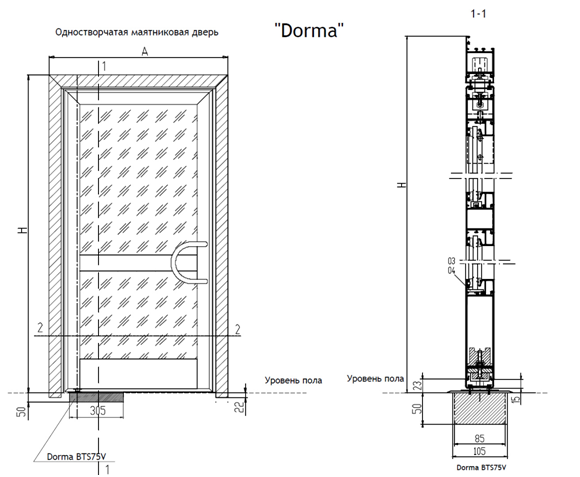

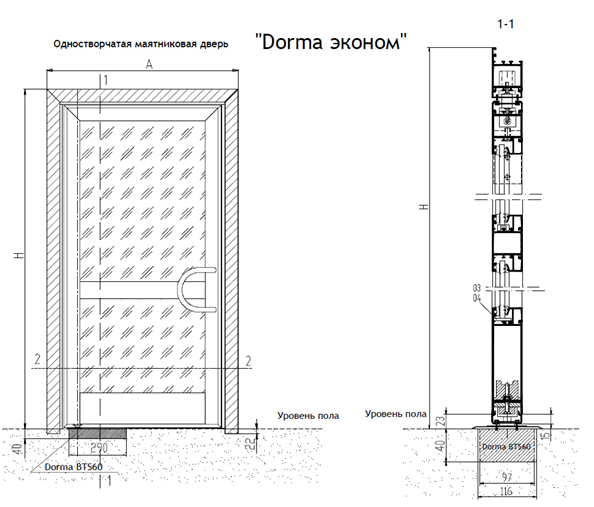

5. Схема расположения доводчика в зависимости от выбора параметра «Скрытое основание рамы»

6. Герметик

После установки изделия в монтажную коробку необходимо заполнить зазор между доводчиком и стенками монтажной коробки герметиком или компаундом как его называют некоторые производители, который представляет собой комплект из двух индивидуально упакованных составов. Основной массы и отвердителя.  Перед заполнением монтажной коробки с установленным в ней доводчиком, необходимо тщательно смешать содержимое этих двух упаковок. Полученной массой, равномерно, до краев, заполнить монтажную коробку. Затвердевший через некоторое время герметик «законсервирует» доводчик, и исключив воздействие внешней среды, существенно продлит срок его службы, т.к. расположенные в монтажной коробке, на одном уровне с полом, доводчики постоянно подвергаются воздействию агрессивной внешней среды. Влага во время мытья полов, зимний коктейль из реагентов, перепад температур, все это сказывается на работоспособности доводчиков. Выход из строя напольного доводчика, влечет за собой не только дорогостоящую замену с  демонтажом дверного полотна, но и превращает бесконтрольно болтающуюся тяжелую дверь в реальную угрозу для посетителей.
