СИАЛ КП45 маятниковые двери (Качающиеся)

Важно!

С 15.03.2023г. закрыт доступ к запуску маятниковых дверей Сиал 45.

Профили маятниковой двери не включены в складские позиции. При запуске в производство уточнять наличие у поставщика.

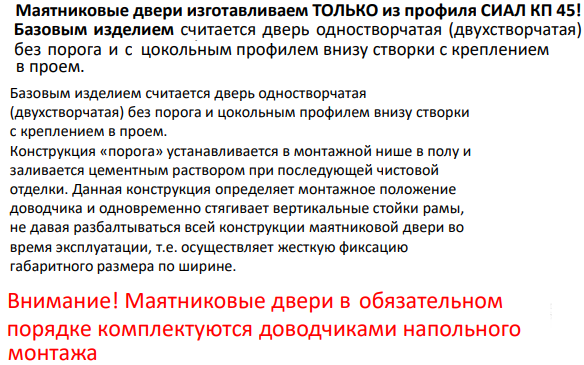

Базовым изделием считается дверь одностворчатая (двухстворчатая) без порога и цокольным профилем внизу створки с креплением в проем.

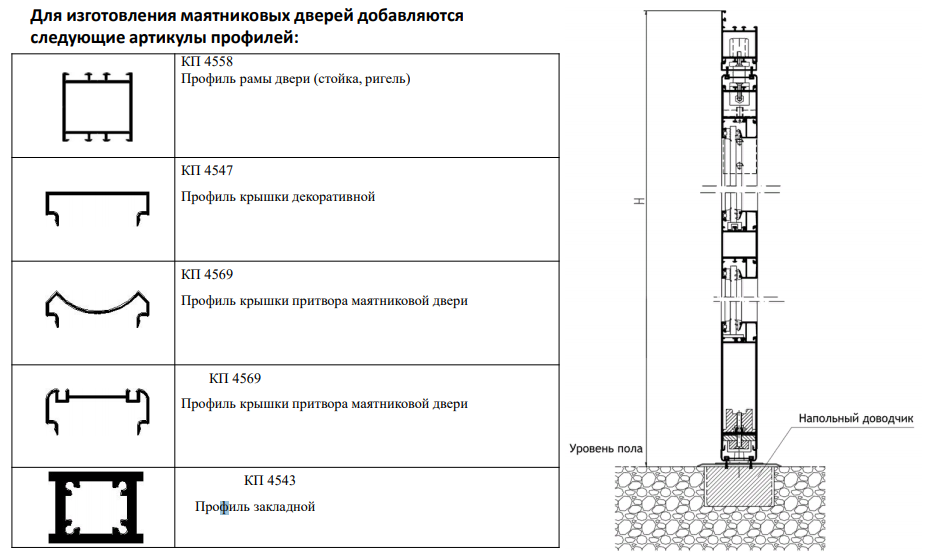

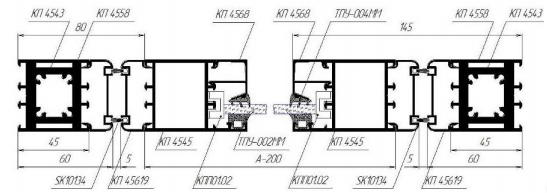

При установке двери в витраж системы КП 45 или витраж системы КП 50 профиль стойки рамы арт. КП 4558 нужно заменить на профиль КП 4545.

При монтаже в стойки рамы заводятся закладные КП 4543 длиной L=150мм, прикрепленные к стальной трубе 60х40мм через паронит. Конструкция «порога» устанавливается в монтажной нише в полу и заливается цементным раствором при последующей чистовой отделки. Данная конструкция определяет монтажное положение доводчика и одновременно стягивает вертикальные стойки рамы, не давая разбалтываться всей конструкции маятниковой двери во время эксплуатации, т.е. осуществляет жесткую фиксацию габаритного размера по ширине.

В комплекте: монтажный короб, тело доводчика со шпинделем, крышка, маятниковая петля с планкой и ответной частью 8062 и нижний рычаг 7421.

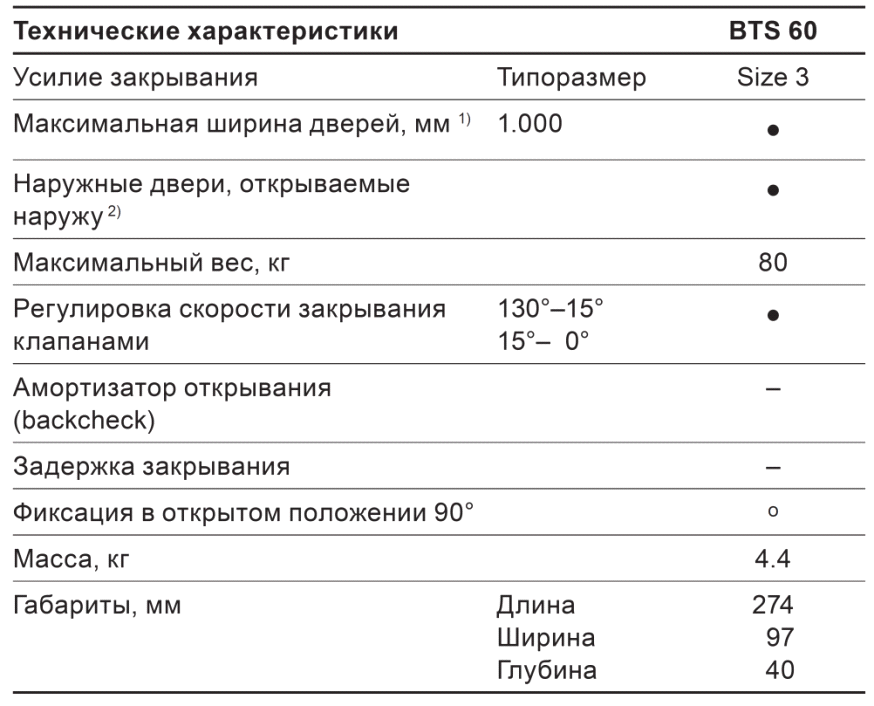

Усилие закрывания – EN1/2/3/4, регулируемое поворотом кронштейна на рычаге и монтажными размерами.

Плавная регулировка скорости закрывания в двух диапазонах 175 о -15 о, 15 о - 0о Фиксация двери в открытом положении на углах 90 о или 105 о (опция).

Масса: 3,0 кг.

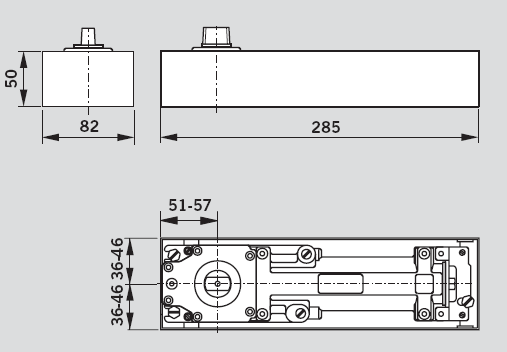

Габаритные размеры (мм) 285*82*50.

Примечание: благодаря удачному соотношению цены и качества, плавной работе и комфортному открыванию доводчик широко применяется для дверей данного типа в России. Прост в установке и надежен в использовании. Глубина заделки в пол 50 мм.

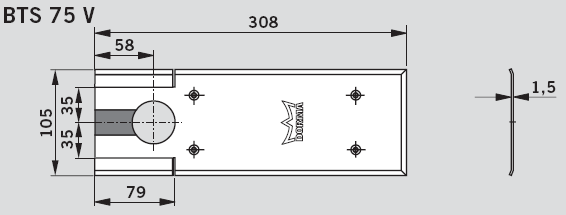

крышка

Для установки алюминиевых и других профильных дверей применяются аксессуары:

  нижний рычаг арт.7421                        верхняя маятниковая петля арт.8062

Все работы по установке доводчика, необходимо проводить после полной готовности проемов. Под готовностью проема понимается полностью установленный витраж (коробка двери) и полностью подведенные полы (гранитные, бетонные или асфальтовые).

1.   Найти центр оси вращения дверного полотна по отвесу и разметить отверстие под монтажную ванну доводчика на готовом полу. Для установки доводчика на первую линию дверей допускается проводить разметку отверстия под доводчик с поворотом на 90 градусов от осевой линии дверного полотна в сторону помещения. Подготовить выемку в готовом полу для цементирования монтажной ванны доводчика.
2.  Зацементировать монтажную ванну доводчика. Верхний край монтажной ванной должен находиться на одном уровне с полом.
3. Установить тело доводчика в зацементированную монтажную ванну после полного затвердевания раствора.
4. Центровать и закрепить доводчик в монтажной ванне, по оси вращения дверного полотна.
5. Отверткой с плоским жалом завернуть винты регулировки скорости до упора, по часовой стрелке, не сворачивая их.
6. Установить дверное полотно на шпиндель доводчика.
7. Закрепить верхний узел двери.
8. Вывернуть оба винта регулировки скорости на 1,5-2,0 оборота против часовой стрелки.
9. Окончательно центрировать доводчик и установить тело доводчика по уровню горизонта в продольном и поперечном направлениях.
10. Установить скорость закрывания двери. ВНИМАНИЕ: для оптимальной работы доводчика рекомендуемая скорость от открытого на 85⁰ дверного полотна должна устанавливаться таким образом, чтобы:

•  время возвращения двери в закрытое положение, из открытого на 85⁰, не превышало 5-ти сек;
•  скорость в интервале от 25 градусов до нуля была не меньше, чем в диапазоне от 85 до 25 градусов. Крепление декоративной крышки доводчика 3-мя винтами.

1. Ознакомьтесь:

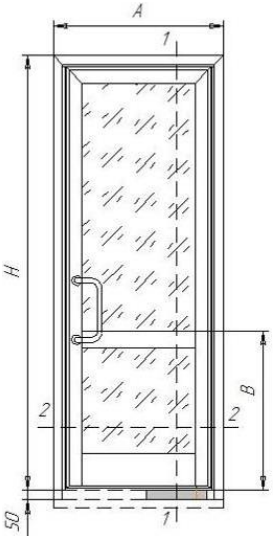

Инструкция для определения размеров (высоты) на запуск в изготовление.

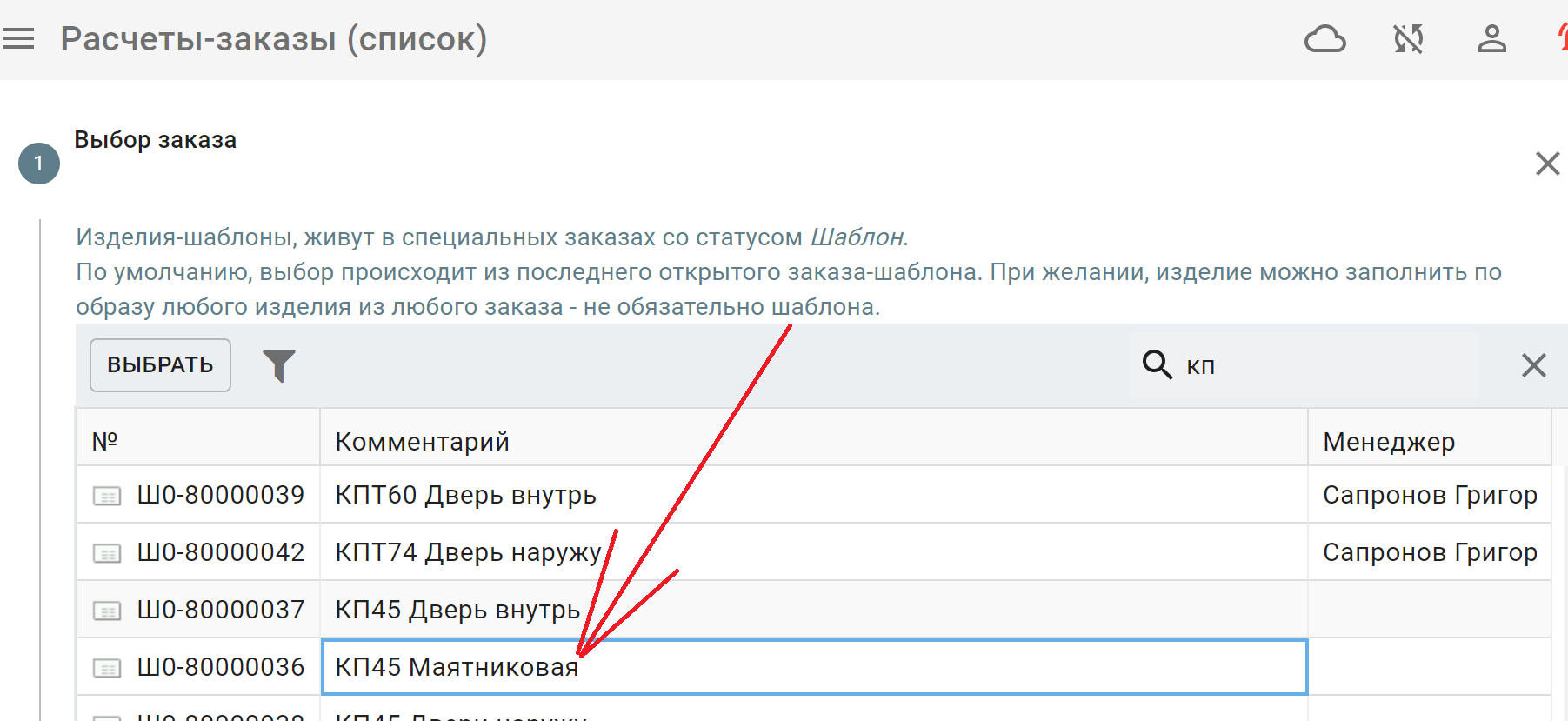

1. Изделие выбираестя через шаблоны в СтартОкнах
