Ограничения размеров Kaleva Aluvet PW

Ограничения размеров Kaleva Aluvet PW: условия подбора конструкции в разделе «Окна PW (выбор окон с фурнитурой закрыт)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Закрыто для выбора

(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности прямоугольного изделия

Для изготовления прямоугольной рамы используется профиль Арт.: AWD65 361040 Рама окна 69 L (по умолчанию) или AWD65 361030 рама окна 59 L. См чертежи узлов.

Минимальные размеры отрезка профиля рамы: 200мм

Минимальный размер импоста: 200

Максимальные размер одной из сторон рамы: 3500мм (гарантийный) и 6000мм (без гарантии)

Площадь изделия не более 6кв метров

Высота окна с вертикальным импостом 2500мм.

Невозможно изготовление изделий с установкой импоста в створку.

Возможно изготовление рамы из импостного профиля.

Особенности непрямоугольной рамы

Для изготовления непрямоугольной рамы используется профиль Арт.: AWD65 361030 Рама окна 59 L. См чертежи узлов.

СТВОРКА ТОЛЬКО ПРЯМОУГОЛЬНАЯ!

Минимальный размер прямого элемента рамы - 200мм.

Минимальный угол стыковки коробки – 40 градусов

Ограничения по углам для непрямоугольных конструкций:

Особенности арочной рамы

Для изготовления арочной рамы используется профиль Арт.: AWD65 361030 Рама окна 59 L. См чертежи узлов.

В алюминиевых системах арочную форму может иметь только рама – створка радиусному гибу не подвергается!

В изделиях арочной формы: профиль только под покраску! Т.е. возможно покрасить по RAL, только с 2-х сторон в один цвет или разные цвета.

Минимальный радиус гиба рамы – 450 мм

Минимальный размер прямого элемента рамы - 200мм.

Максимальная длина арочного элемента -5600мм.

Ограничения по углам для арочных конструкций:

Особенности установки импостов

Минимальный угол стыковки импоста в косую часть - 30 градусов.
Установка импоста под углом отличным от 90 градусов - без гарантии.

(Так как нет штатной закладной для импоста)

Установка импоста в арочную часть - без гарантии (возможен зазор)

(для вариантов с гарантией - обратитесь расчетный отдел АСК)

Импост не должен попасть в наклонную раму (в углах):

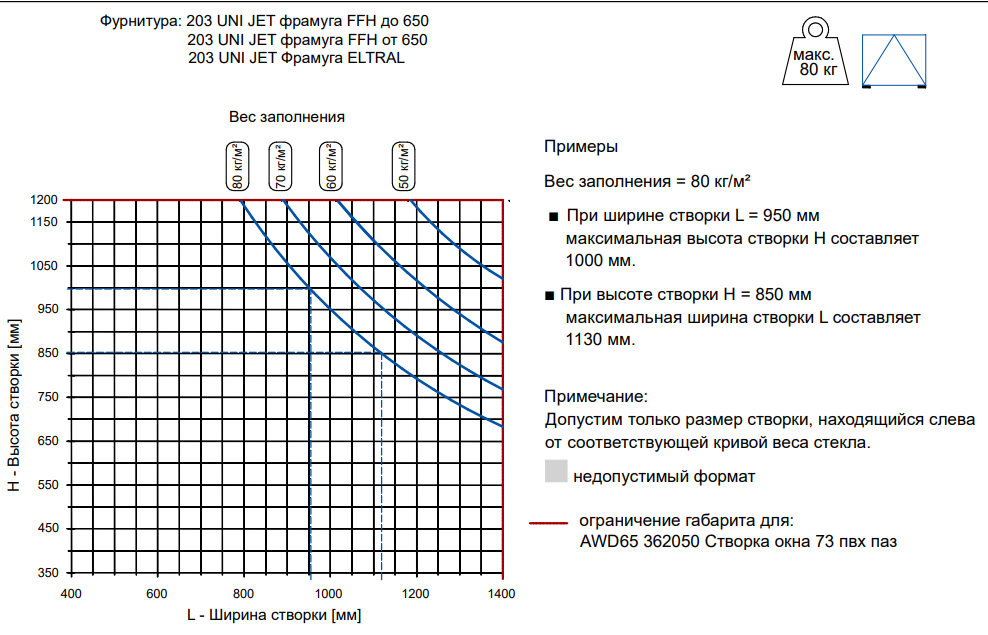

Максимальные размеры створки согласно графику ограничений

Важно!

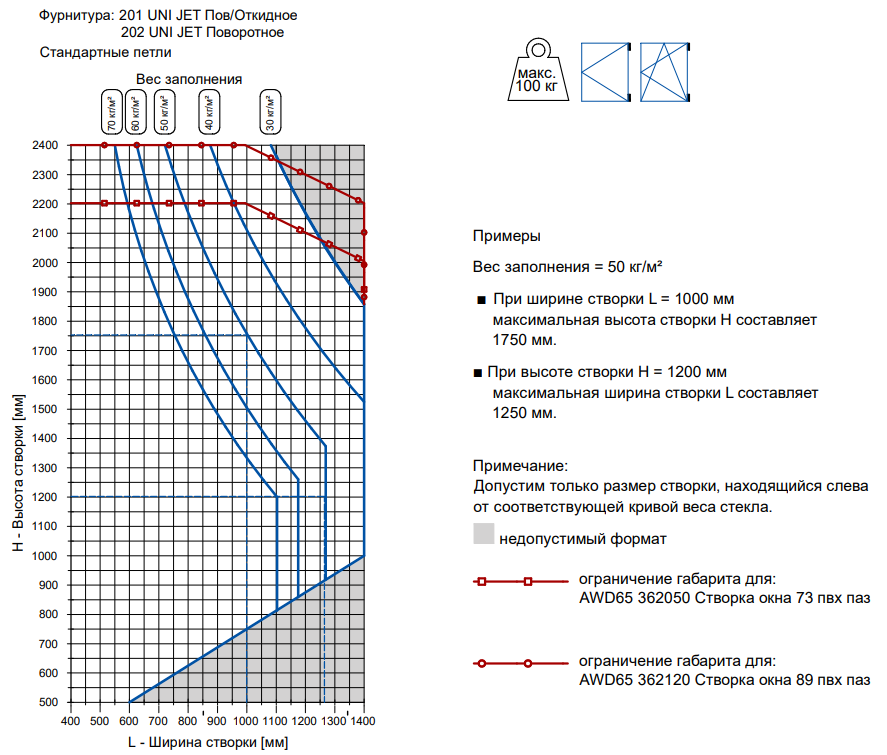

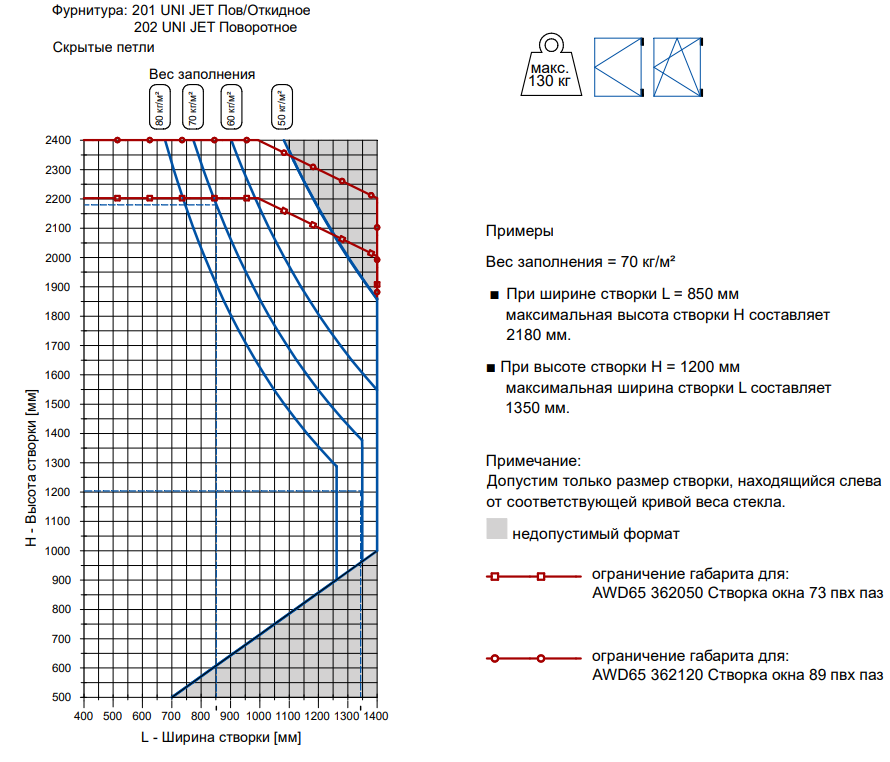

В системе есть выбор створок: створка 73 арт.: AWD65 362050 или створка 89 арт.: AWD65 362120

У створок разные ограничения! См график ниже:

Важно!

В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
