Чертежи узлов Kaleva Aluvet PW

Чертежи узлов Kaleva Aluvet PW. Материал раздела «Окна PW (выбор окон с фурнитурой закрыт)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Закрыто для выбора

(С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

Глухое остекление

Арт.: AWD65 361040 Рама окна 69 L

(используется только в прямоугольных рамах)

Глухое остекление

Арт.: AWD65 361030 Рама окна 59 L

(используется в трапециях, арках и

прямоугольных рамах)

Важно!

По умолчанию рекомендуется устанавливать:

В глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм.

В этом случае штапик и в глухой части и в открывающейся будет использован один и тот же.

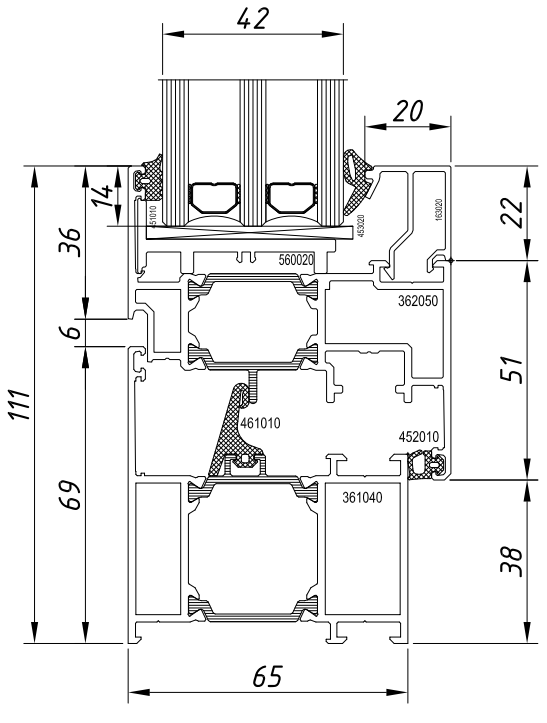

Рама окна 69 L + Створка 73 пвх паз

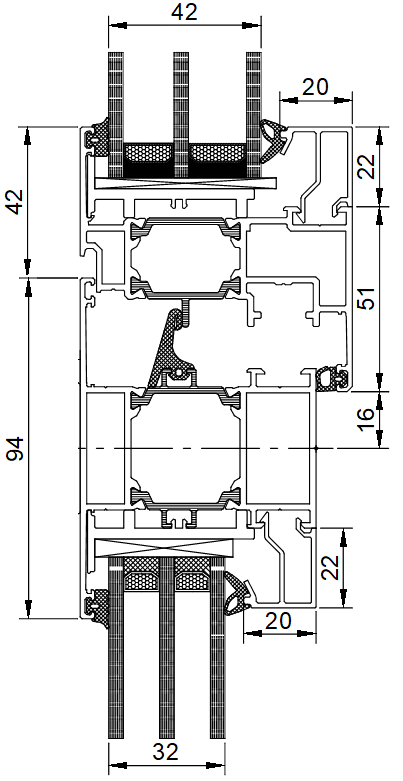

Импост 94Т + Створка 73 пвх паз

Важно!

Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки.

Важно!

Створка 73 используется если высота створки не более 2200мм.

Створка 89 (введена 02.03.2023г.) используется если высота створки не более 2400мм.

Перед выбором см подробный график в разделе: Ограничения размеров Kaleva Aluvet PW

Рама окна 69 L + Створка 89 пвх паз

Импост 94Т + Створка 89 пвх паз

На текущий момент сборочного чертежа нет.
