Ограничения размеров Kaleva Aluvet PFS (ПВХ паз)(выведено)

Ограничения размеров Kaleva Aluvet PFS (ПВХ паз)(выведено): условия подбора конструкции в разделе «Kaleva Aluvet PFS (ПВХ паз)(выведено)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Снято с производства / архив

В данном разделе информация для рекламационных заказов.

В таком виде система использовалась с 02.09.2020г. по 13.02.2026г.

Использовались створки с ПВХ ПАЗОМ.

Важно! С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм.

С 30.07.2025г. выбор с фурнитурой был закрыт!! В связи с прекращением поставок фурнитуры из ЕС.

С 13.02.2026г. поменялся профиль створки и выбор фурнитуры. Вместо створок с ПВХ пазом, доступны створки с Европазом, те которые используются в системах PWM и HWM, соответсвенно и появится выбор фурнитуры HOPO.

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании).

Минимальные размеры створки: 400х520

Минимальный размер импоста: 300мм

Минимальный размер рамы (элемент между вертикальными стойками) : 200мм

Максимальная высота конструкции 3000мм

Максимальные размеры створки согласно графику ограничений

Невозможно изготовление изделий с установкой импоста в створку.

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Важно!

• Все заполнения отгружаются отдельно. Не зависимо от конфигурации изделия и видов заполнений. В свойствах изделия необходимо ОБЯЗАТЕЛЬНО в ручном режиме выбрать параметр "заполнение отдельно".

• Если в конструкции для витражного остекления более одной секции, то поставляются на адрес только в разобранном или частично разобранном виде. Перед запуском заказа ОБЯЗАТЕЛЬНО смотри "Правила разбора и оформления констукций в программе StartОкна".

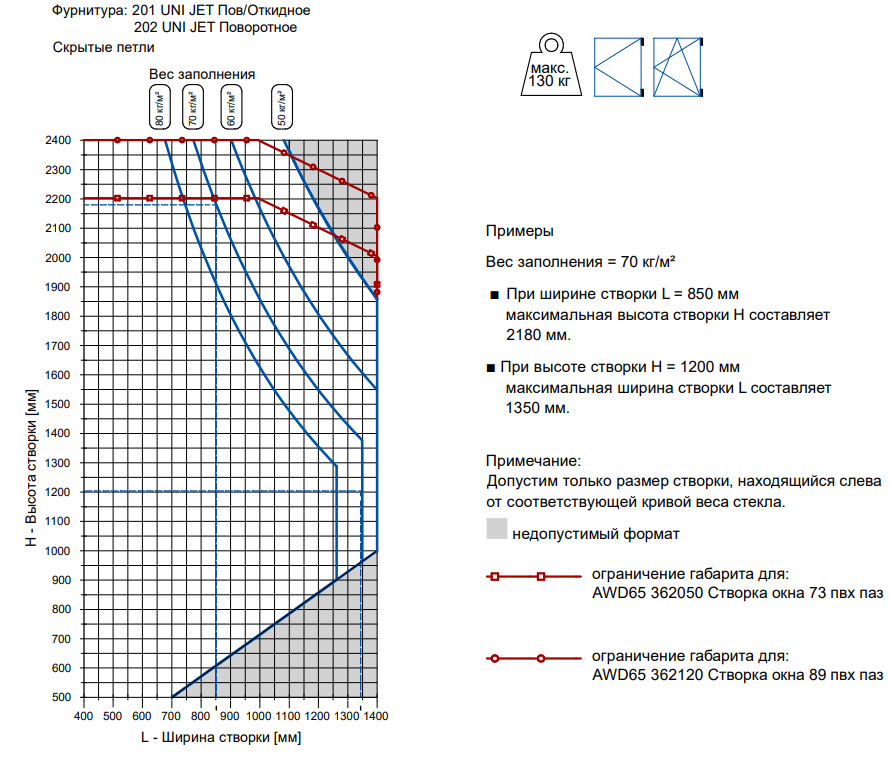

Максимальные размеры створки согласно графику ограничений

Важно!

В системе есть выбор створок: створка 73 арт.: AWD65 362050 или створка 89 арт.: AWD65 362120

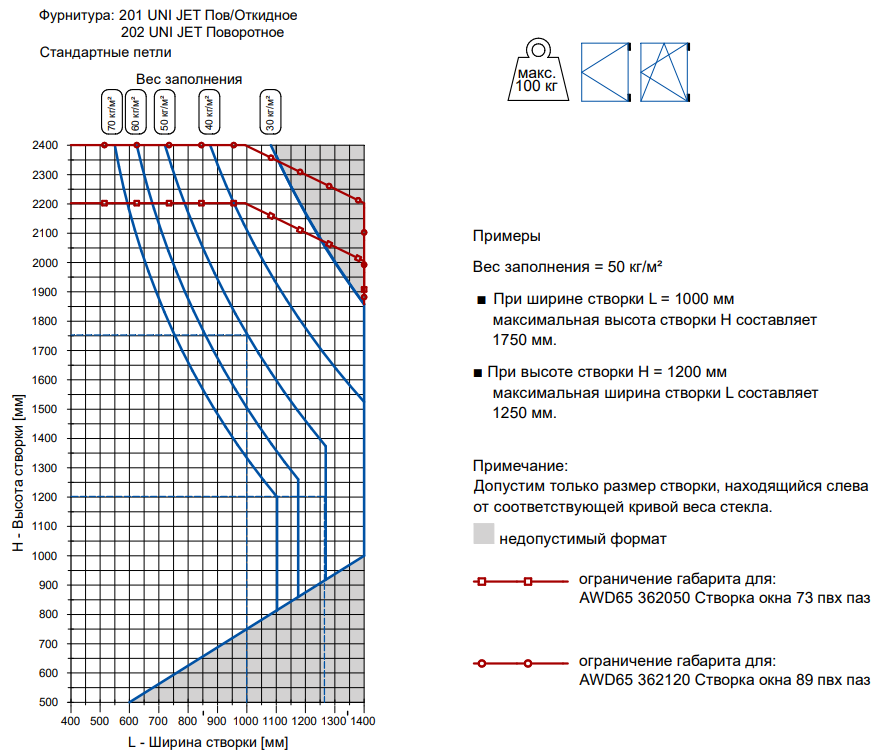

У створок разные ограничения! См график ниже:

Важно!

В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
