Ограничения размеров Kaleva Aluvet HW

Ограничения размеров Kaleva Aluvet HW: условия подбора конструкции в разделе «Окна HW (выбор окон с фурнитурой закрыт)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Закрыто для выбора

(с 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности прямоугольного изделия

Важно!

С 06.02.2024г. для изготовления прямоугольной рамы используется рама окна 69 L (по умолчанию) или рама окна 59 L. См Чертежи узлов Kaleva Aluvet HW.

Минимальные размеры отрезка профиля рамы: 200мм

Минимальный размер импоста: 200

Максимальные размер одной из сторон рамы: 3500мм (гарантийный) и 6000мм (без гарантии)

Площадь изделия не более 6кв метров

Высота окна с вертикальным импостом 2500мм.

Невозможно изготовление изделий с установкой импоста в створку.

Возможно изготовление рамы из импостного профиля.

Особенности непрямоугольного изделия

Важно!

Для изготовления непрямоугольной рамы используется рама окна 59 L.

См Чертежи узлов Kaleva Aluvet HW.

Минимальный размер прямого элемента рамы - 200мм.

Минимальный угол стыковки коробки – 40 градусов

СТВОРКА ТОЛЬКО ПРЯМОУГОЛЬНАЯ!

Ограничения по углам для непрямоугольных конструкций:

Особенности установки импостов

Минимальный угол стыковки импоста в косую часть - 30 градусов.

Установка импоста под углом отличным от 90 градусов - без гарантии. Так как нет штатной закладной для импоста.

Импост не должен попасть в наклонную раму (в углах):

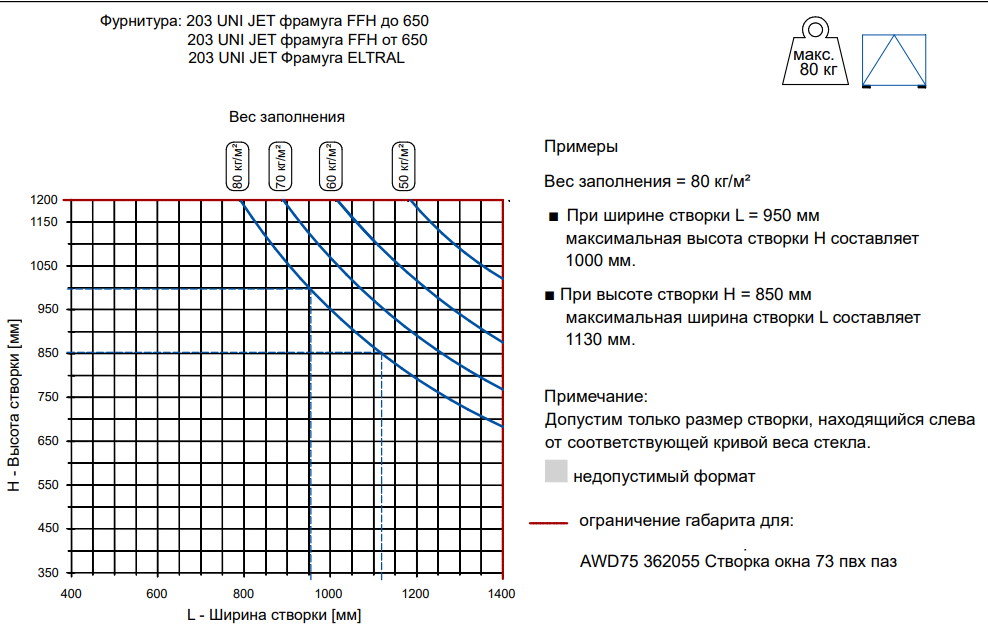

Максимальные размеры створки согласно графику ограничений

Важно!

В системе есть выбор створок: створка 73 арт.: AWD75 362055 или створка 89 арт.: AWD75 362125.

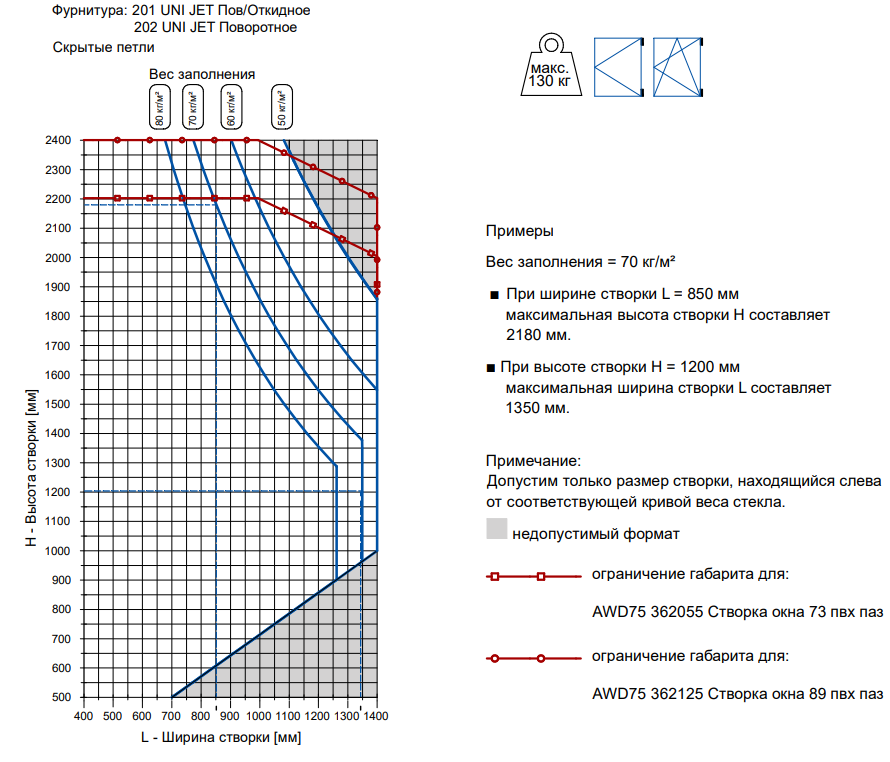

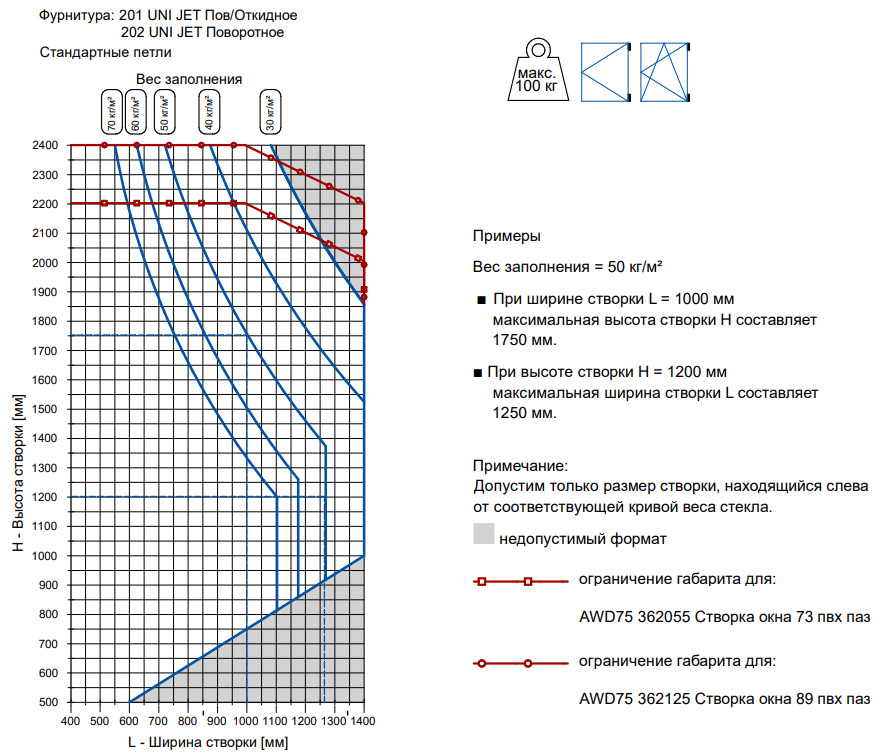

У створок разные ограничения! См график ниже:

Важно!

В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. (Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
