Чертежи узлов Kaleva Aluvet HW

Чертежи узлов Kaleva Aluvet HW. Материал раздела «Окна HW (выбор окон с фурнитурой закрыт)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Закрыто для выбора

(с 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

Глухое остекление

Арт.: AWD75 361045 Рама окна 69 L

(с 06.02.2024г. используется в прямоугольных рамах,

до этого в прямоугольных рамах по умолчанию использовалась 59 L)

Глухое остекление

Арт.: AWD75 361035 Рама окна 59 L

(с 06.02.2024г. используется в трапециях и

прямоугольных рамах)

Важно!

По умолчанию рекомендуется устанавливать:

В глухую часть стеклопакет 32мм, а в створку стеклопакет 42мм.

В глухую часть стеклопакет 42мм, а в створку стеклопакет 52мм.

В этих случаях штапик и в глухой части и в открывающейся будет использован один и тот же.

Рама окна 69 L + Створка 73 пвх паз

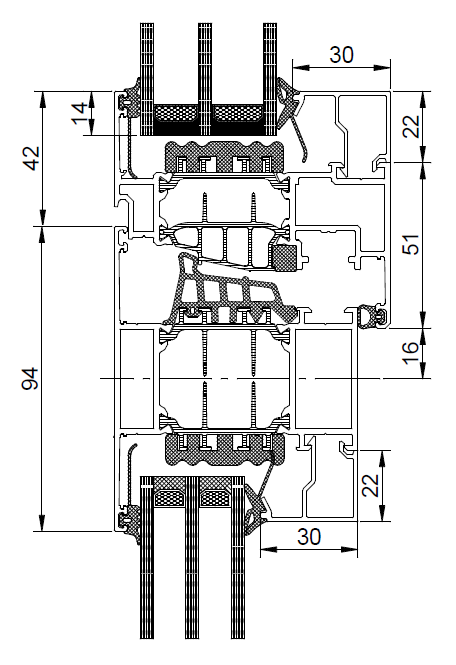

Импост 94Т + Створка 73 пвх паз

(с рамой 69L используется с 06.02.2024г..

До 06.02.2024г. использовалась рама 59L)

Важно!

Уплотнитель притвора наружный не предусмотрен в данной системе, вторым контуром уплотнения работает уплотнитель средний, установленный в фальц рамы и створки.

Важно!

Створка 73 используется если высота створки не более 2200мм.

Створка 89 (введена 02.03.2023г.) используется если высота створки не более 2400мм.

Перед выбором см подробный график в разделе: Ограничения размеров Kaleva Aluvet HW

Рама окна 69 L + Створка 89 пвх паз

Импост 94Т + Створка 89 пвх паз

На текущий момент сборочного чертежа нет.
