Применяемые профили Kaleva Aluvet HVS

Применяемые профили Kaleva Aluvet HVS. Материал раздела «Витражи HVS» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

(с 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм)

Рама окна 69 L

Арт.: AWD75 361045 Рама окна 69 L

Импост 94 Т

Арт.: Арт.: AWD75 361145

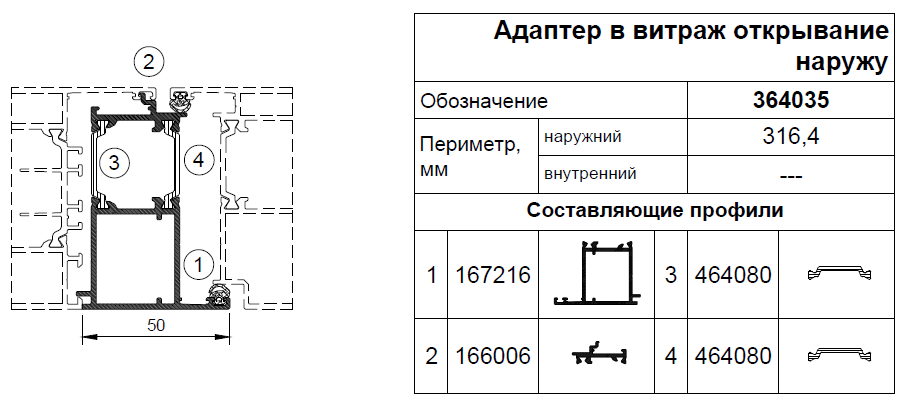

Адаптер

Арт.: AWD75 364035 Адаптер для двери наружу

Створка T. Створочный профиль 91

Арт.: AWD75 362325 Створка двери Т 91

Цоколь 119

КПС452 Крышка усилителя и Усилитель КПС453

AWD75 дверной цоколь 361335.

Выведен из товарного ряда 23.01.2023г.

В программе StartОкна конструкции оформляются без усилителя КПС. Усилитель КПС применяется если высота конструкции от 2500мм до 3000мм. Оформляется отдельно. Усилитель КПС не ламинируется! Обязательно см пример оформления!

Момент инерции Jх - 12,07
