Ограничения размеров Kaleva Aluvet HFS (ПВХ паз)(выведено)

Ограничения размеров Kaleva Aluvet HFS (ПВХ паз)(выведено): условия подбора конструкции в разделе «Kaleva Aluvet HFS (ПВХ паз)(выведено)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Снято с производства / архив

В данном разделе информация для рекламационных заказов.

В таком виде система использовалась с 02.09.2020г. по 13.02.2026г.

Использовались створки с ПВХ ПАЗОМ.

Важно! С 16.09.2021г. по 22.02.2023г. использовалась система на профиле 71мм.

С 30.07.2025г. выбор с фурнитурой был закрыт!! В связи с прекращением поставок фурнитуры из ЕС.

С 13.02.2026г. поменялся профиль створки и выбор фурнитуры. Вместо створок с ПВХ пазом, доступны створки с Европазом, те которые используются в системах PWM и HWM, соответсвенно и появится выбор фурнитуры HOPO.

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании).

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности системы

Важно!

• Все заполнения отгружаются отдельно. Не зависимо от конфигурации изделия и видов заполнений. В свойствах изделия необходимо ОБЯЗАТЕЛЬНО в ручном режиме выбрать параметр "заполнение отдельно".

• Если в конструкции для витражного остекления более одной секции, то поставляются на адрес только в разобранном или частично разобранном виде. Перед запуском заказа ОБЯЗАТЕЛЬНО смотри "Правила разбора и оформления констукций в программе StartОкна".

Минимальные размеры створки: 400х520

Минимальный размер импоста: 200мм

Минимальный размер рамы (элемент между вертикальными стойками) : 200мм

Максимальная высота конструкции 3000мм

Максимальные размеры створки согласно графику ограничений

Невозможно изготовление изделий с установкой импоста в створку.

Если высота конструкции от 2500мм до 3000мм то необходимо обязательно применять усилитель КПС. В программе StartОкна конструкции оформляются без усилителя КПС. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

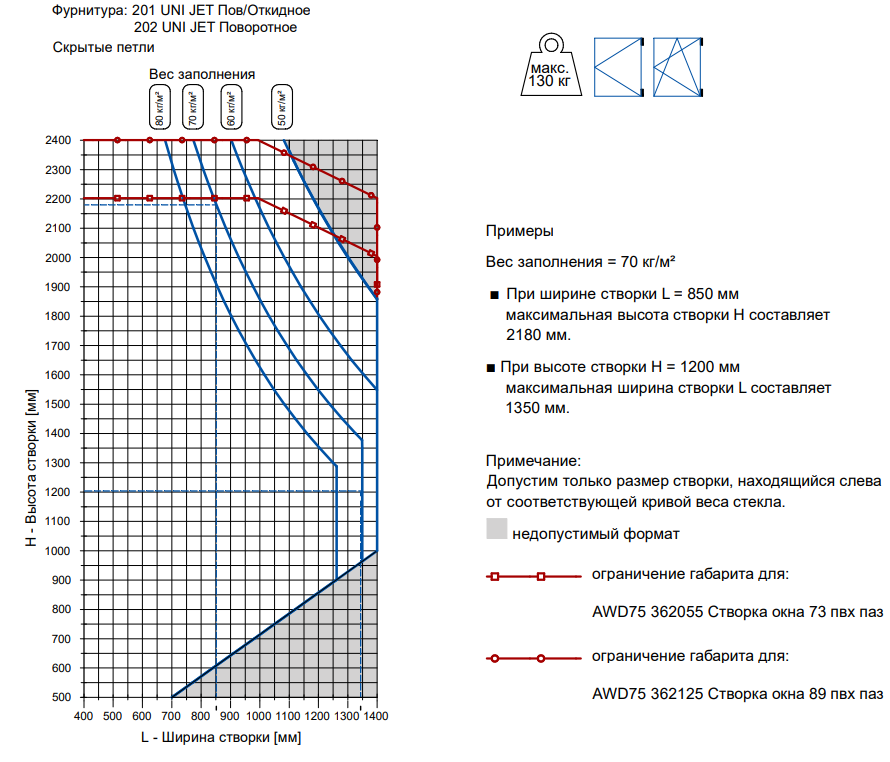

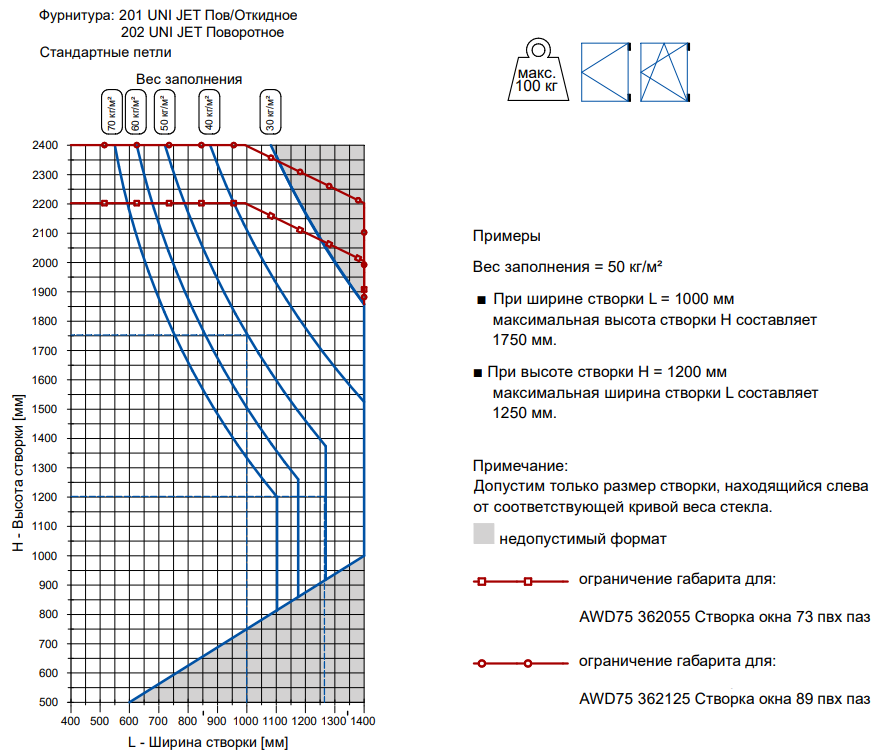

Максимальные размеры створки согласно графику ограничений

Важно!

В системе есть выбор створок: створка 73 арт.: AWD75 362055 или створка 89 арт.: AWD75 362125.

У створок разные ограничения! См график ниже:

Важно!

В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
