Чертежи узлов KALEVA ALUVET ST71 вход. группа снаружи на себя
Чертежи узлов KALEVA ALUVET ST71 вход. группа снаружи на себя. Материал раздела «KALEVA ALUVET ST71 вход. группа снаружи на себя» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
СТ7121 Рама окна L 76мм |
СТ7161 Створка двери Т 87мм + СТ7117 Порог 14мм |
|||
|---|---|---|---|---|
|
|
|||
|
||||
Цоколь 120 с порогом 14 |
||||
|
На текущий момент сборочного чертежа нет |
||||

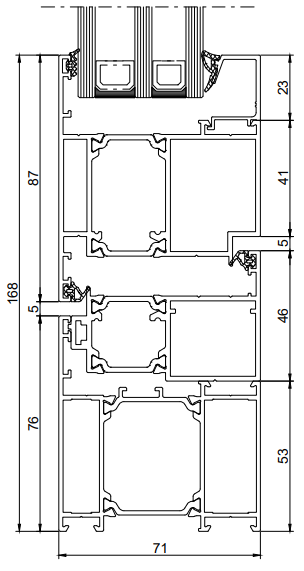

СТ7121 Рама окна L 76мм + СТ7163 Адаптер для двери наружу + СТ7161 Створка двери Т 87мм |

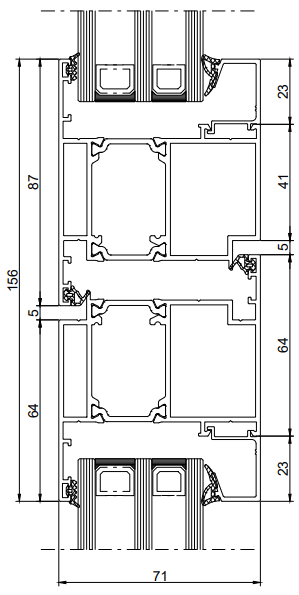

Соединение створок при двустворчатом открывании СТ7161 Створка двери Т 87мм + СТ7162 Створка двери Z 87мм |
|||
|
|
|||

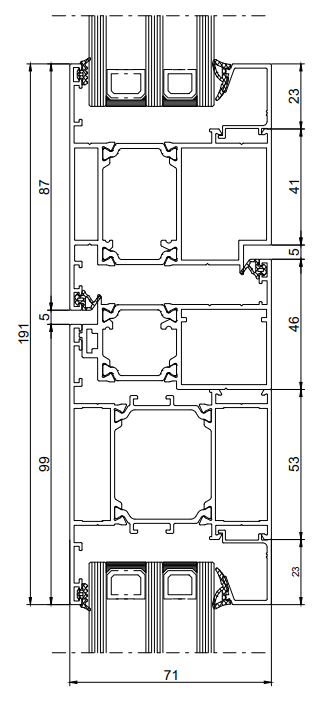

СТ7122 Импост Т 99мм + СТ7163 Адаптер для двери наружу + СТ7161 Створка двери Т 87мм |

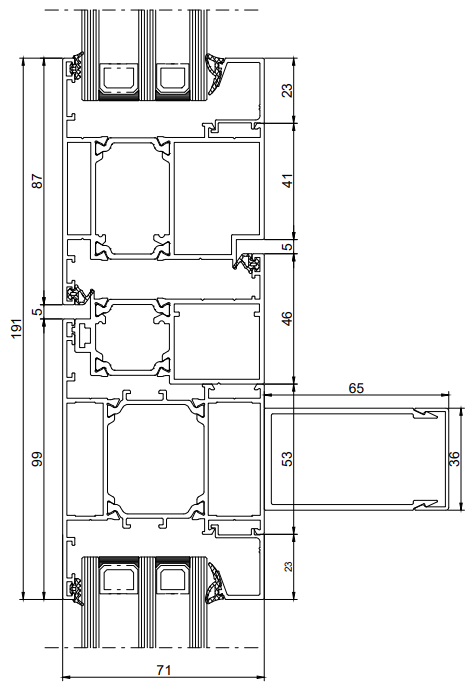

СТ7122 Импост Т 99мм + СТ7163 Адаптер для двери наружу + СТ7161 Створка двери Т 87мм + усилитель |
|||
|
||||
|
|
|||
