Ограничения размеров KALEVA ALUVET ST71 витраж

Ограничения размеров KALEVA ALUVET ST71 витраж: условия подбора конструкции в разделе «KALEVA ALUVET ST71 витраж». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности системы

Важно!

1) Все заполнения отгружаются отдельно. Не зависимо от конфигурации изделия и видов заполнений. В свойствах изделия необходимо ОБЯЗАТЕЛЬНО в ручном режиме выбрать параметр "заполнение отдельно".

2) Если в конструкции для витражного остекления более одной секции, то поставляются на адрес только:

- В разобранном виде. В в этом случае напишите коментарий к изделию: "Внимание! Конструкцию поставить в разобранном виде!"

- Или частично разобранном виде. Перед запуском заказа ОБЯЗАТЕЛЬНО смотри "Правила разбора и оформления констукций в программе StartОкна".

Максимальные ограничения гарантийных размеров изделия

Минимальный размер рамы: 220мм

Минимальный размер импоста: 200мм

Минимальный размер рамы (элемент между вертикальными стойками) : 200мм

Невозможно изготовление изделий с установкой импоста в створку.

Минимальные размеры створки - смотри ниже график

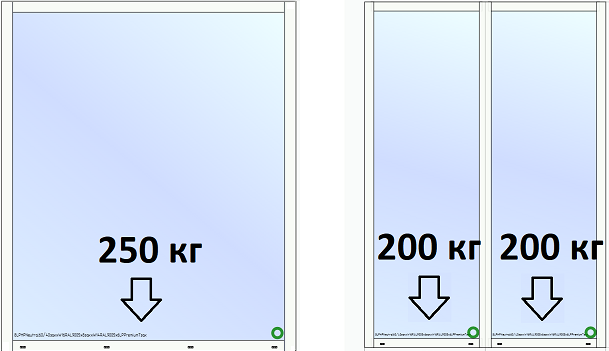

Вес стеклопакета при глухом остеклении:

- 250кг при отсутствии вертикальных импостов в конструкции.

- 200кг с вертикальными импостами в конструкции, смотри подробно график ограничений гарантийных размеров изделия (см ниже). Инфо задача на Битрикс ID121661

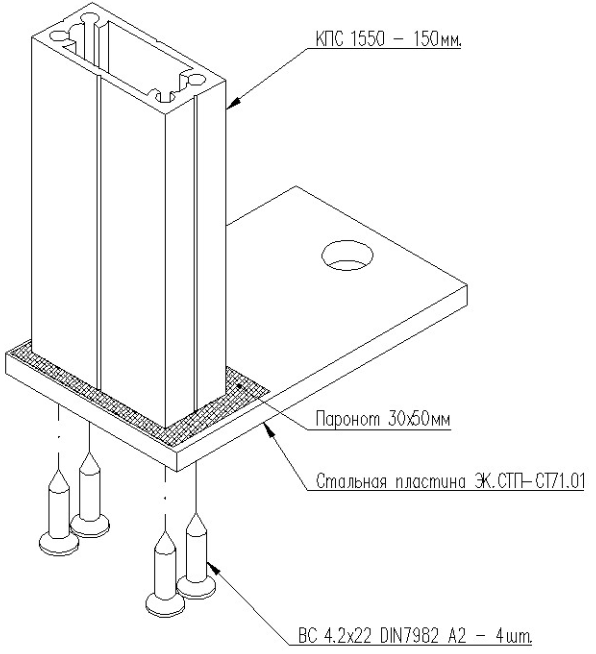

С 07.10.2024г. в системе используется кронштейн (пятка):

Использование обязательно при высоте конструкции от 3000 мм!
Для усиления жесткости при высоте конструкции до 3000 мм;
Для вынеса точки крепления конструкции из пределов рамного профиля (определяется при замере размеров конструкции);
Если боковой (вертикальный) монтажный шов расположен на расстоянии от края проема, не позволяющем закрепить конструкцию обычным способом (определяется при замере размеров конструкции).

Количество кронштейнов подбирается индивидуально, чаще всего по числу вертикальных частей рам и импостов. Пример определения количества кронштейнов в приложенном файле:

Определение кол-ва кронштейнов

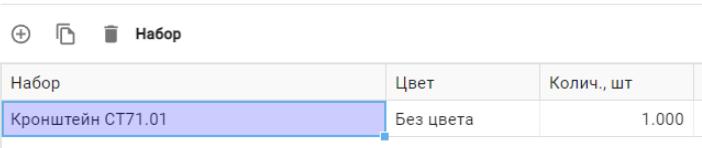

В программе StartОкна конструкции оформляются без кронштейна. Оформляется отдельно, через: "аксессуары и услуги" - "Набор". В набор входит: пластина+сухарь+саморез. Сборку кронштейна осуществляет монтажник. Кронштейн можно вынести за габарарит конструкции на высоту сухаря 70 мм. При этом необходимо дополнительно закрепить саморезами.

Важно!

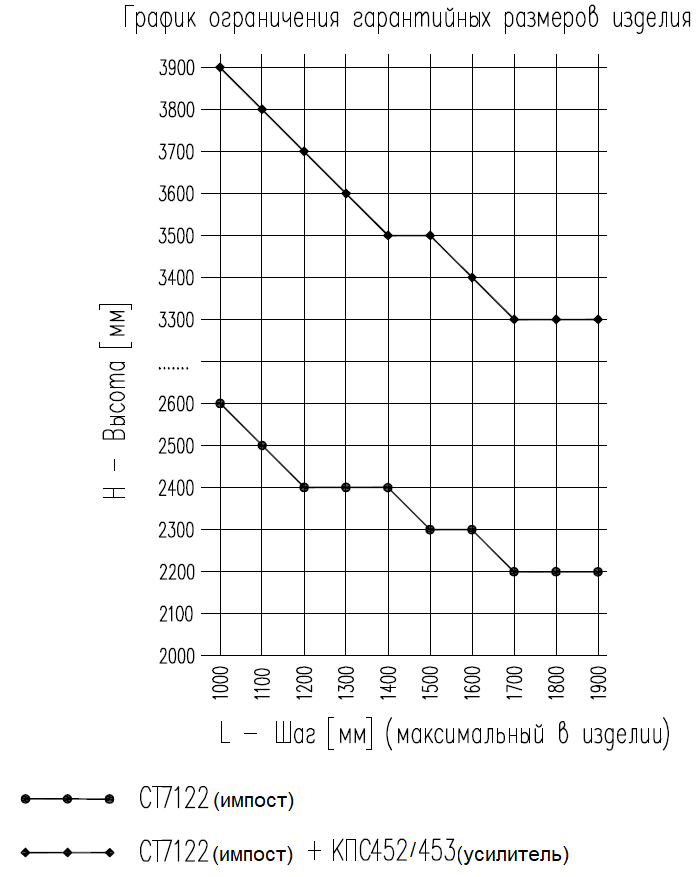

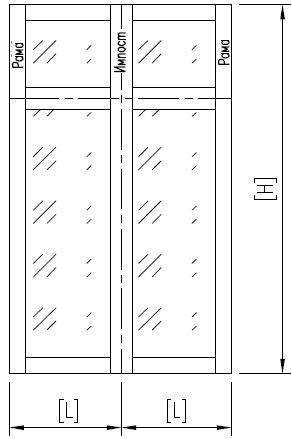

В зависимости от высоты изделия и шага установки вертикальных импостов необходимо применять усилитель КПС. Смотри ниже график гарантийных размеров изделия. В программе StartОкна конструкции оформляются без усилителя. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Важно!

Данный узел возможен для конструкций до 3000мм высотой.

Минимальные и максимальные размеры створки согласно графику ограничений

Важно!

В системе есть выбор створок: СТ7102 Створка окна 78,5мм и СТ7126 Створка окна 96,5мм

Важно!

В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
