Применяемые профили KALEVA ALUVET ST71 витраж

Применяемые профили KALEVA ALUVET ST71 витраж. Материал раздела «KALEVA ALUVET ST71 витраж» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

СТ7121 Рама окна L 76мм

СТ7122 Импост Т 99мм

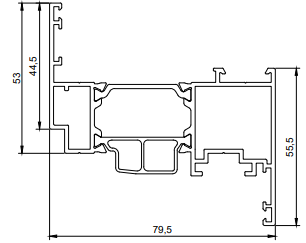

СТ7102 Створка окна 78,5мм

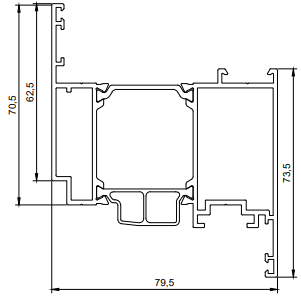

СТ7126 Створка окна 96,5мм

Штапики

С заполнением 32мм - в глухой части используется штапик 28,2мм, а в створке 36,2

С заполнением 40мм - в глухой части используется штапик 19,7мм, а в створке 28,2

С заполнением 42мм - в глухой части используется штапик 18,2мм, а в створке 26,2

С заполнением 52мм - в глухой части используется штапик 7,7мм, а в створке 16,2

Уплотнители ЭПДМ

КПС452 Крышка усилителя и Усилитель КПС453

Важно!

В зависимости от высоты изделия и шага установки вертикальных импостов - необходимо применять усилитель КПС. Смотри раздел Ограничения размеров. В программе StartОкна конструкции оформляются без усилителя. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится со стороны улицы! Обязательно смотри пример оформления справа.

Момент инерции Jх - 12,07
