Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя

Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя. Материал раздела «KALEVA ALUVET ST71 дверь снаружи на себя» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя

СТ7159 Рама двери L 64мм

 +

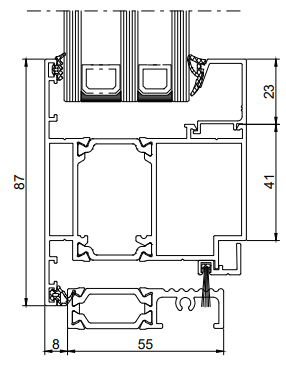

СТ7161 Створка двери Т 87мм

СТ7161 Створка двери Т 87мм

+

СТ7117 Порог 14мм

Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя

Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя

Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя

Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя

Важно!

В качестве порога используется системный черный порог 14 мм! Использование в качестве порога рамного профиля (рама 66) - без гарантии (письмо от 30.03.2023г.) Профиль рамы не подходит для такого применения и не может корректно выполнять функцию порога.

Чертежи узлов KALEVA ALUVET ST71 дверь снаружи на себя

Цоколь 120 с порогом 14

На текущий момент сборочного чертежа нет

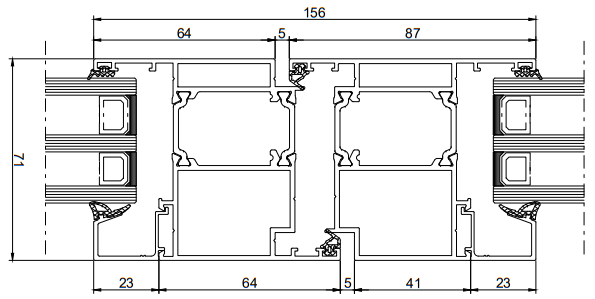

Соединение створок при двустворчатом открывании

СТ7161 Створка двери Т 87мм   +  СТ7162 Створка двери Z 87мм
