Ограничения размеров Alutech W72 окно

Ограничения размеров Alutech W72 окно: условия подбора конструкции в разделе «Alutech W72 окно». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Введено в товарный ряд 16.06.2025г.

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности прямоугольного изделия

Важно!

Для изготовления используется W72.0103N Рама окна L 72мм

Минимальные размеры отрезка профиля рамы: 220мм

Минимальный размер импоста: 200

Максимальные размер одной из сторон рамы: 3500мм (гарантийный) и 6000мм (без гарантии)

Площадь изделия не более 6кв метров

Высота окна с вертикальным импостом 2500мм.

Невозможно изготовление изделий с установкой импоста в створку.

Возможно изготовление рамы из импостного профиля.

Створка только прямоугольной формы.

Вес стеклопакета при глухом остеклении не должен превышать 300кг.

Особенности непрямоугольной рамы

Важно!

Для изготовления используется W72.0102N Рама окна L 58мм

Минимальный размер прямого элемента рамы 190мм

Минимальный угол стыковки коробки 46 градусов

СТВОРКА ТОЛЬКО ПРЯМОУГОЛЬНАЯ!

Ограничения по углам для непрямоугольных конструкций:

Особенности арочной рамы

Важно!

Для изготовления используется W72.0102N Рама окна L 58мм

В алюминиевых системах арочную форму может иметь только рама – створка радиусному гибу не подвергается!

В изделиях арочной формы: профиль только под покраску! Т.е. возможно покрасить по RAL, только с 2-х сторон в один цвет или разные цвета.

Минимальный радиус гиба рамы 450 мм

Минимальный угол стыковки арочной коробки 40 градусов

Максимальный угол стыковки арочной коробки - 180 градусов

Минимальный размер арочного элемента рамы - 200мм

Ограничения по углам для арочных конструкций:

Особенности установки импостов

Минимальный угол стыковки импоста в косую часть - 46 градусов.
Установка импоста под углом отличным от 90 градусов - без гарантии.

(Так как нет штатной закладной для импоста)

Установка импоста в арочную часть - без гарантии (возможен зазор)

(для вариантов с гарантией - обратитесь расчетный отдел АСК)

Импост не должен попасть в наклонную раму (в углах):

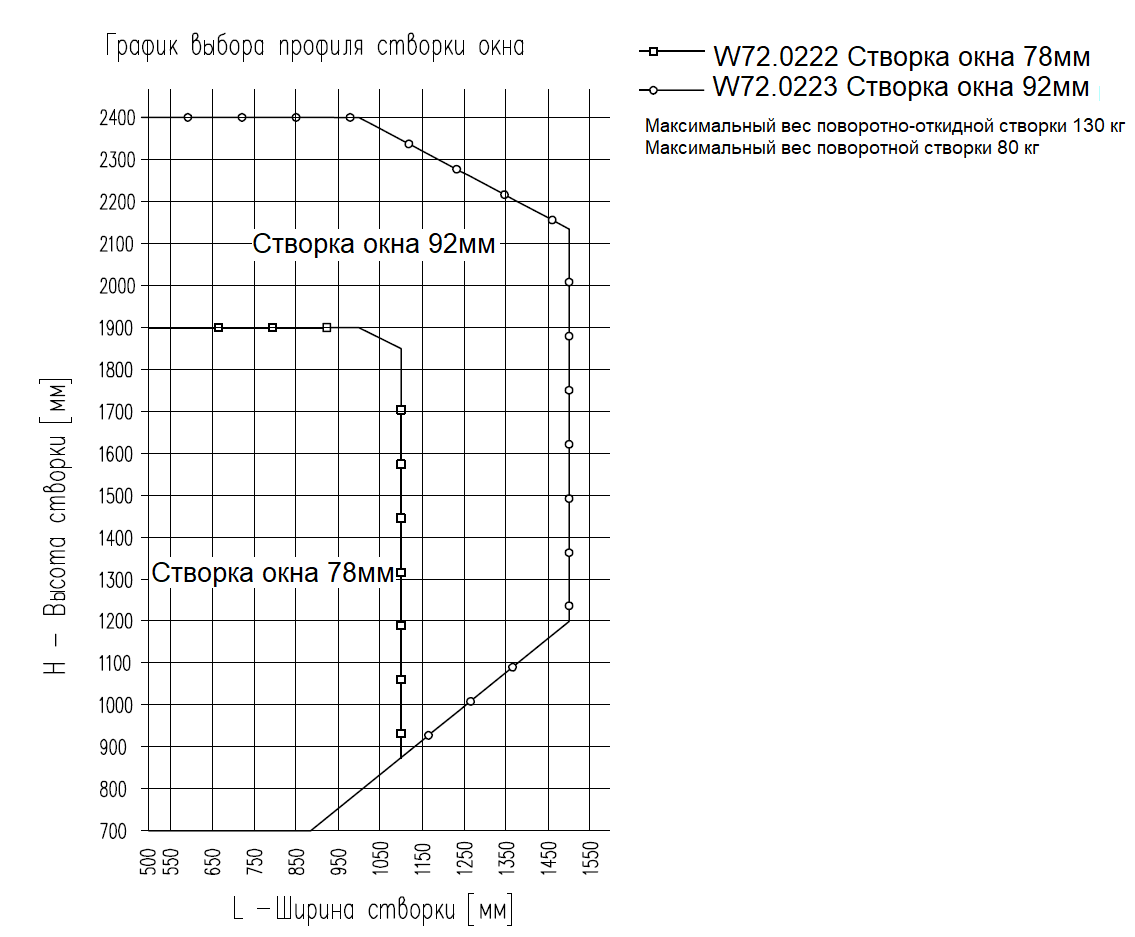

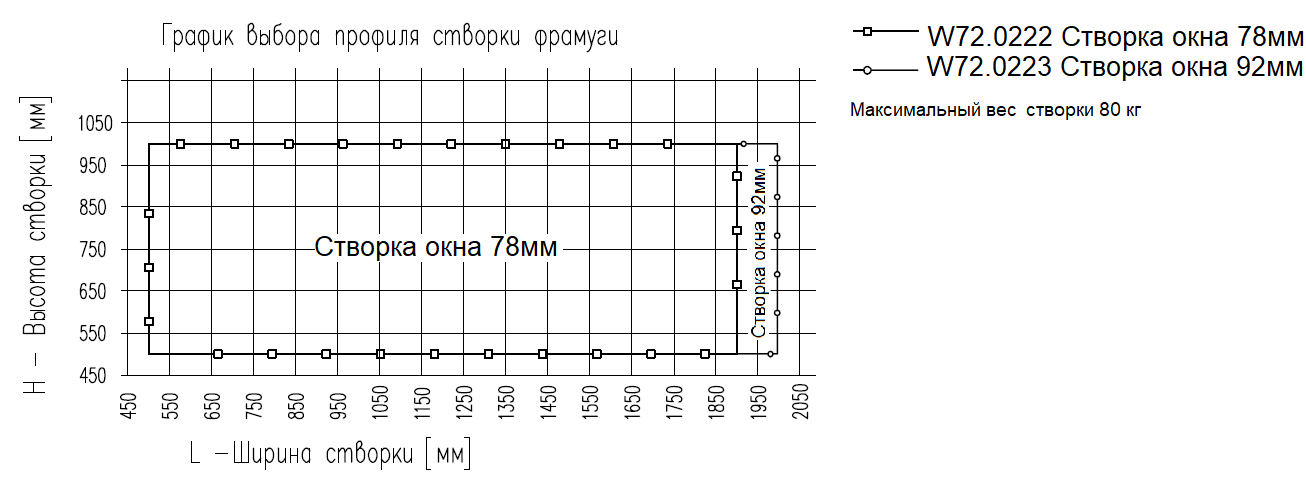

Максимальные размеры створки согласно графику ограничений

Важно!

В системе есть выбор створок: W72.0222N Створка окна 78мм и W72.0223N Створка окна 92мм

Важно!

В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
