Alutech W72 окно

Alutech W72 окно — alutech w72. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Введено в товарный ряд 16.06.2025г.

Описание

Alutech ALT W72

ALTW72 – профильная система для изготовления оконных конструкций, а также конструкций сложных архитектурных форм, соответствующих самым жестким требованиям по тепло- и звукоизоляции.

Используемый сплав устойчив к коррозии и позволяет изготавливать профили с высокой точностью. В качестве термоизолирующей вставки применяется профиль из полиамида, армированного стекловолокном, при этом комбинированные (составные) профили имеют отличные прочностные характеристики благодаря современной технологии соединения разнородных материалов.

• Алюминиевый профиль с термомостом глубиной 34мм.

• Монтажная глубина рамы 72мм

• Фурнитура Stublina

• Коэффициент сопр. теплопередаче 1,04 м2*С°/Вт

Окна могут быть глухими и открывающимися. См ниже варианты открывания.

Особенности системы

• Сторона открывания - только внутрь

• Невозможно установить ручку с 2-х сторон. Ручка только изнутри.

• Невозможно изготовление штульпового открывания

• Прямоугольная форма изделий - коробка и створка. Для изготовления используется W72.0103N Рама окна L 72мм.

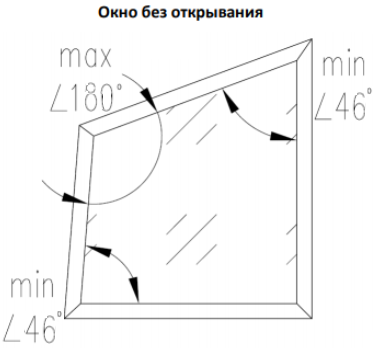

• Трапециевидная, треугольная, многоугольная, арочная - возможно только коробка. Для изготовления используется W72.0102N Рама окна L 58мм

• Створка только ПРЯМОУГОЛЬНАЯ!

• Невозможно изготовление изделий с установкой импоста в створку.

• Возможно применение двух видов створок: W72.0222N Створка окна 78мм и W72.0223N Створка окна 92мм.

• Возможно изготовление рамы из импостного профиля. Для изготовления используется W72.0303N Импост T 94мм
• Используется три контура уплотнения. Черного цвета.

Возможна установка москитной сетки на наружних крепежах (МС Окно)

Применяется расчет москитной сетки с использованием вытяжных заклепок:

1. Для того, чтобы профиль МС не закрывал дренажное отверстие, размер МС по периметру уменьшился. При открывании створки профиль МС будет выступать за габариты рамы окна на 10 мм.

2. Для крепления кронштейнов МС необходимо использовать вытяжные заклепки 4х8 А2 (нерж.). Дополнительно идут в пакет комплектации. При этом изнутри крепеж будет виден при открывании створки окна.

Варианты заполнения
Варианты заполнения в раме - 32 мм, 36 мм, 42 мм, 50 мм Варианты заполнения в створке - 36 мм, 42 мм, 50 мм ( 32 мм в створке не используется)
Наборный сэндвич - 32 мм и 40 мм. Доступно шесть стандартных цветов или Покраска. Набор из 2-х окрашенных листов металла и сэндвич-панели.
С заполнением 32 мм - в глухой части используется штапик 24 мм (в створке не используется 32 мм стеклопакет) С заполнением 36 мм - в глухой части используется штапик 20 мм, а в створке 28 мм С заполнением 42 мм - в глухой части используется штапик 16 мм, а в створке 24 мм С заполнением 50 мм - в глухой части используется штапик 8 мм, а в створке 16 мм

Варианты заполнения

Варианты заполнения в раме - 32 мм, 36 мм, 42 мм, 50 мм

Варианты заполнения в створке - 36 мм, 42 мм, 50 мм ( 32 мм в створке не используется)

Наборный сэндвич - 32 мм и 40 мм. Доступно шесть стандартных цветов или Покраска.

Набор из 2-х окрашенных листов металла и сэндвич-панели.

С заполнением 32 мм - в глухой части используется штапик 24 мм (в створке не используется 32 мм стеклопакет)

С заполнением 36 мм - в глухой части используется штапик 20 мм, а в створке 28 мм

С заполнением 42 мм - в глухой части используется штапик 16 мм, а в створке 24 мм

С заполнением 50 мм - в глухой части используется штапик 8 мм, а в створке 16 мм

Цвет и отделка профиля:

Покраска

С 2-х сторон в один цвет или разные цвета.

В программе StartОкна: Для окрашенного профиля цвет основы должен неокрашенный.

В случае необходимости белого цвета - выбирайте RAL9016матовый (с 25.02.2026 г.)

Важно!

Перед выбором цвета, обязательно ознакомьтесь со списком стандартных цветов по шкале RAL, в которые можно покрасить конструкции. Подробно смотри в разделе Покраска.

Информация для рекламационных заказов: до 25.02.2026 г. в качестве "белого" цвета использовался "9016глянец" (в связи с производственной необходимостью был снят с производства.)

Декорирование (сублимирование)

С 2-х сторон только в один цвет!!

В программе StartОкна: цвет основы должен быть неокрашенный.

Предварительное анодирование AL профиля

Размещается через Расчетный отдел АСК. Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

Это технологическая (не декоративная) подготовка алюминиевого профиля. Цель - резко улучшить сцепление порошковой краски с металлом, что критично для долговечности конструкций в агрессивных условиях. После обработки профиль подлежит последующей порошковой покраске.

Ламинация

С 2-х сторон в один цвет или разные цвета

В программе StartОкна: цвет основы должен быть:

RAL9016матовый, RAL7016матовый(серый) или RAL8017матовый(коричневый)

Важно!

Нельзя с одной стороны покрасить, а с другой заламинировать. За исключением допустимых:

«RAL9016матовый/Ламинация» или «Ламинация/RAL9016матовый»;

«RAL7016матовый/Ламинация» или «Ламинация/RAL7016матовый»;

«RAL8017матовый/Ламинация» или «Ламинация/RAL8017матовый»;

Белый

НЕДОСТУПНО!

Применяемые профили Alutech W72 окно	Чертежи узлов Alutech W72 окно

Ограничения размеров Alutech W72 окно	Дополнительные профили Alutech W72 окно

Фурнитура Stublina

Максимальный вес створок:

130 кг поворотно-откидная створка, 80 кг поворотная створка, 80 кг фрамужная створка.

Используется фурнитура с внешними или скрытыми петлями . Применяются только ручки Stublina!

Внимание!! Оттенок на экране зависит от настроек цветопередачи; окончательный цвет выбирают по физическому образцу.

	Применяемые внешние (стандартные) петли

В поворотной и откидной створке используются петли арт. 2022.00,

В поворотно-откидной петли арт. 4035.90

Применяемые цвета петель:

Белого цвета (соотв. RAL9016 глянец)

Покраска по RAL в цвет изделия

	Применяемые скрытые петли

В поворотной и откидной створке используются петли арт.: 2101.00 2101.00 Скрытые петли поворотного окна

В поворотно-откидной петли арт. 4115.30R 4115.30R Скрытые петли ПО, 584-1600 прав. и 4115.30L 4115.30L Скрытые петли ПО, 584-1600 лев.

Важно!

У поставщика отсутствуют Скрытые петли Stublina для поворотного окна (арт. 2101.00).

Используюся в поворотной и откидной створке.

Дату поступления смотри в разделе: Временно приостановленная продукция .

Поворотная створка	Поворотно-откидная

Откидная	Электропривод
	Электропривод ELTRAL (белый, черный, серебро) Не забудьте заказать добор!

Электропривод

(белый, черный, серебро)

Не забудьте заказать добор!

Применяемые ручки

Базовая ручка

В поворотных и п/о используется арт. 1001.00,в откидной арт. 1002.00.

Применяемые цвета базовых ручек:

Белого цвета (соотв. RAL9016 глянец)

Покраска по RAL в цвет изделия

Ручка с ключом

арт.1103.00

Применяются ручки с ключом 3 цветов:

Белый

(соответствует RAL9016 глянец)

Коричневый

(соответствует RAL8017 глянец)

Серебро

(соответствует RAL9006 глянец)

Особенности фрезеровки дренажных, вентиляционных и технологических отверстий

В нижнем горизонтальном профиле рамы и горизонтальных импостах фрезеруются водосливные отверстия. Закрываются водосливными крышками белого или черного цвета. С 17.09.2025г., координаты дренажных отверстий на алюминиевые конструкции рассчитываются и выполняются на производстве по условиям: Фиксированный размер от края светового проёма рамы до середины паза 70 мм, далее c шагом max 800 мм. При ширине светового проёма рамы менее 400 мм - дренаж по центру. Эскизы дренажей также будут отображены на изделиях по умолчанию. Просим обратить внимание, что в случае продолжения какого-либо заказа, схема выполнения дренажных отверстий может отличаться от раннее изготовленных заказов, поэтому необходимо об этом оповестить клиента. Ниже представлена наглядная схема дренажей на типовые конструкции.

(Фото для примера - окно Kaleva Aluvet Space)

Схема. Дренажи AL 16_09_2025

Выбор в программе StartОкна, в свойствах изделия:

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)
