Ограничения и фурнитура до 09.03.2026 (информация для рекламационных заказов!!!!)

Ограничения и фурнитура до 09.03.2026 (информация для рекламационных заказов!!!!)

Ограничения и фурнитура до 09.03.2026 (информация для рекламационных заказов!!!!): условия подбора конструкции в разделе «Alutech ALT SL160». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

В этом разделе представлены ограничения, фурнитура и правила оформления

используемые до 09.03.2026 https://ecooknagroup.bitrix24.ru/company/personal/user/7/blog/7279/

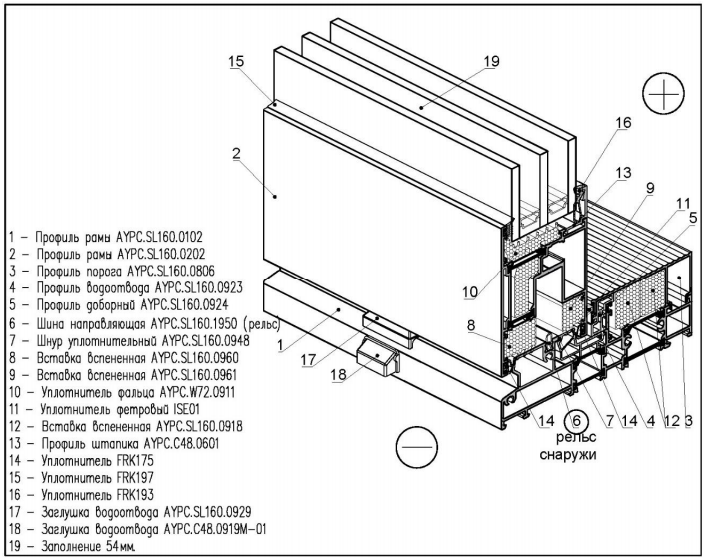

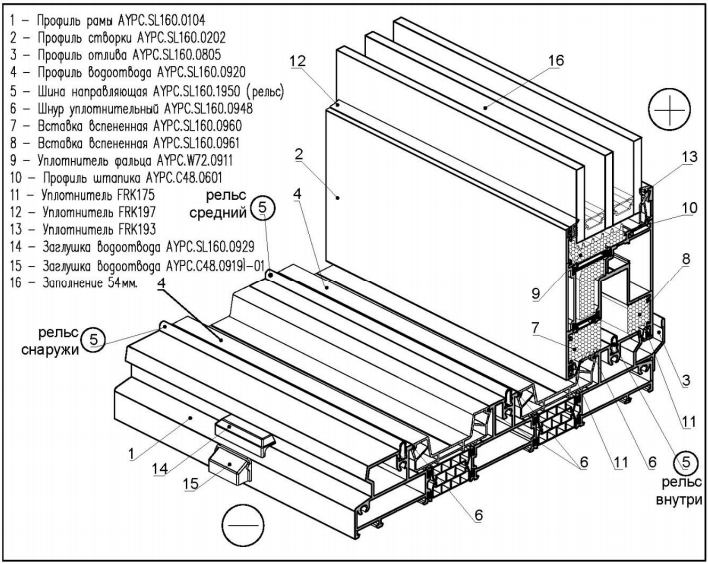

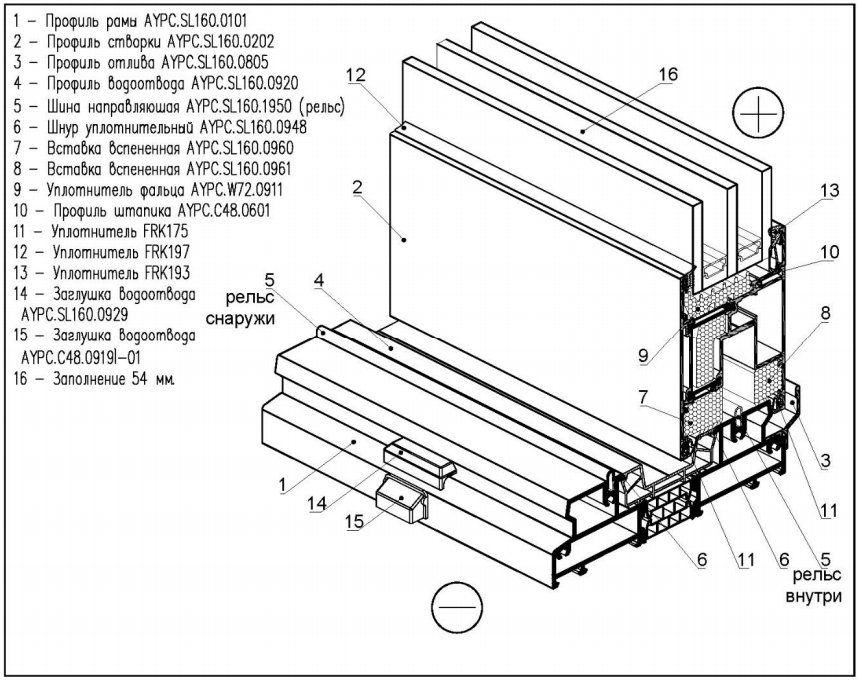

Технические данные системы SL160

• Монтажная глубина рамы 160 мм. (248мм – 3х рельсовая)

• Монтажная глубина створки 72мм.

• Полиамидный термомост ”AntiBi-Metal” шириной 32 мм

• Толщина заполнения 32мм-54мм.

• Максимальный вес створки до 330кг. С дополнительными каретками до 440 кг

• Максимальная высота створки до 3385 мм *

• Максимальная ширина створки до 3235 мм *

Важно!

* Предельные габариты изделия для расчета в программе ”StartОкна” ограничены: шириной 6455мм и высотой 3000мм. См подробно инфо ниже: ограничения в зависимости от выбранной схемы. А все конструкции нестандартных размеров рассчитываются с привлечением расчетного отдел АСК.

Ограничения по размерам завистят от выбранной схемы конструкции:

1. Требования к габаритам и весу створок

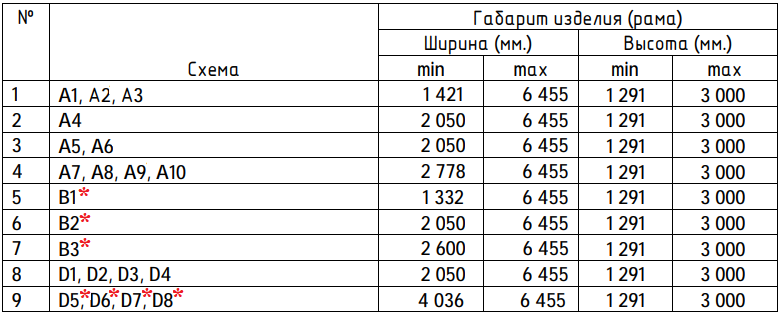

2. Габариты изделий по видам конструкции.

• Ширина створки: min 720мм – max 3235мм

• Высота створки: min 1200мм- max 2909мм

• Максимальный вес створки: 440кг.

• Соотношение сторон створки: 0,33≤ Высота/Ширина ≤ 2,5

Важно!

* В StartОкнах нет доступа к типовым схемам SL160: B1 правая, В1 левая и B2; В3; D5, D6, D7, D8. Запуск таких схем осуществляется только через расчетный отдел АСК путем разработки КМ и КМД. (доступ к однорельсовым типовым схемам B1 правая, В1 левая и B2 закрыт с 02.02.2023г)

Доступные ручки

Высота установки ручки:

Для Окон (высота рамы 1291-1976мм) – 445мм от низа рамы. (409мм от низа створки)

Для Дверей (высота рамы 1977-3476мм) - 1045мм от низа рамы. (1009мм от низа створки)

Важно!

Менять высоту ручки на произвольную величину нельзя, по конструктивным особенностям фурнитуры!

Но если высота изделия менее 1976мм,то необходимо в ручном режиме выставить высоту 445мм от низа рамы. (409мм от низа створки).

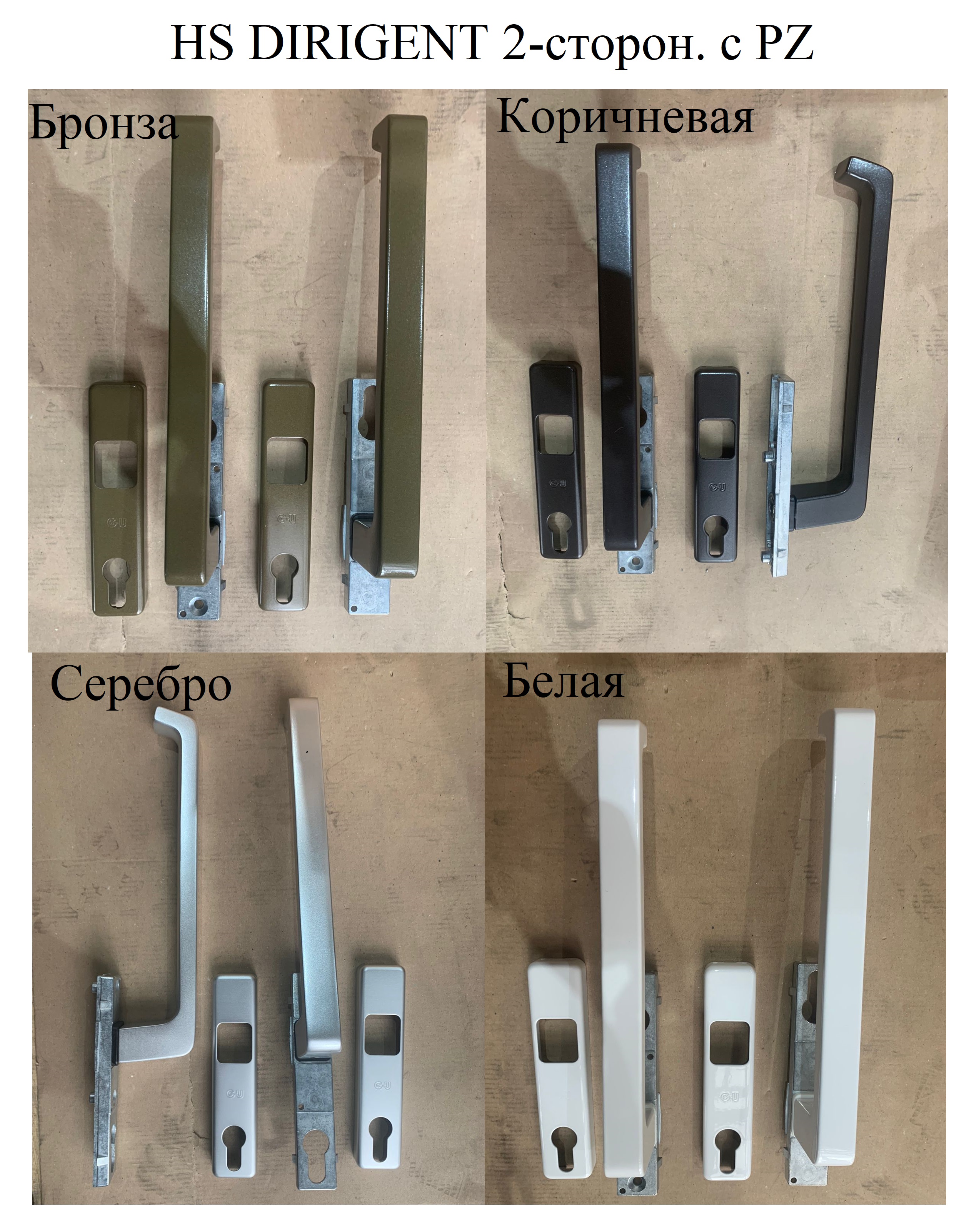

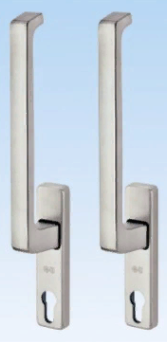

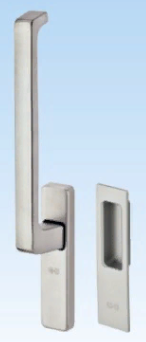

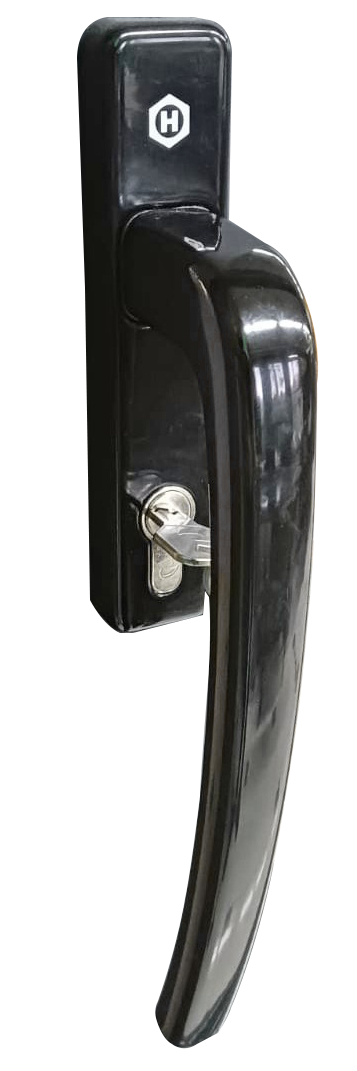

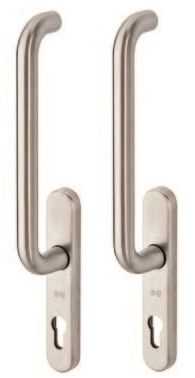

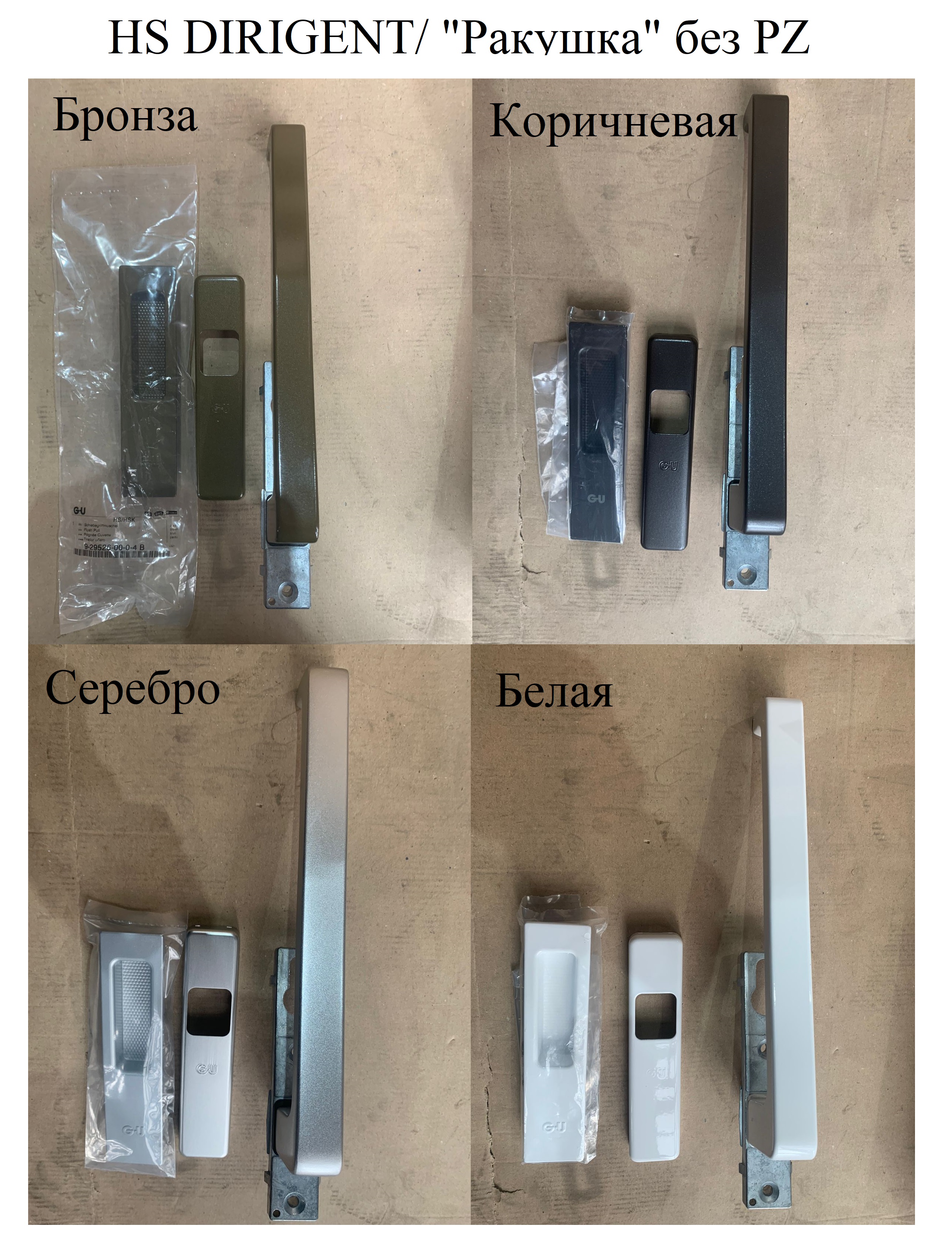

HAUTAU 2-сторон. с PZ	HAUTAU/"Ракушка" без PZ	HS RONDO 2-сторон. с PZ	HS DIRIGENT 2-сторон. с PZ	HS DIRIGENT "Ракушка" без PZ
Белая или Черная	Белая или Черная	Нерж. сталь	Серебро, Белый, Черный, Коричневый, Бронза*	Серебро, Белый, Коричневый, Бронза*

	фото нет
			Фото с черной - нет

Функция Comfort Close на створку Alutech SL160

Для алюминиевых порталов Alutech SL160 с 07.10.2022г. дополнительно можно выбрать на створку функцию Comfort Close. Для створок до 300кг. Данная функция позволяет притормаживать створку и плавно закрывать. Для корректного выбора в программе воспользуйтесь инструкцией, см раздел Оформление в СтартОкнах

Типы и виды конструкий используемые до 09.03.2026 и до 14.04.2026г.

Изготовление одностворчатой двери со сдвигом створки на стену НЕВОЗМОЖНО!

Важно!

В StartОкна открыта (с 17.01.2025г.) возможность добавления импоста в створку конструкций Alutech ALT SL-160. Добавление импоста производится привычным способом, аналогично других профильных систем. Возможно как горизонтальное, так и вертикальное их расположение. Важно отметить, что в случае добавления 2х и более импостов, они не должны стыковаться, т.е. исключены Х и Т-образные соединения.

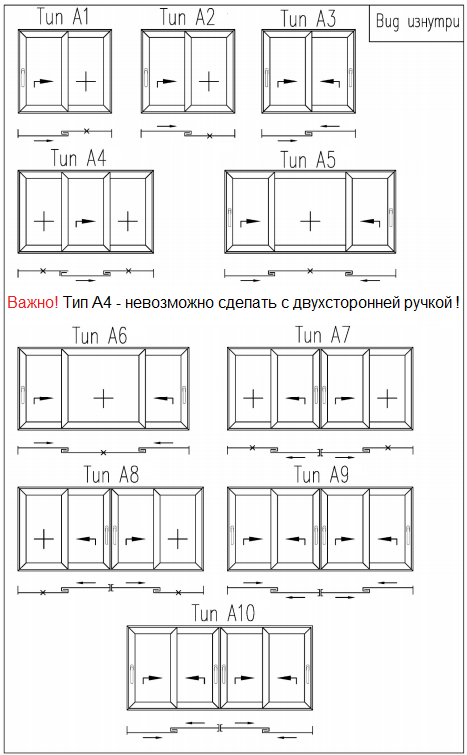

1. Тип А.

2-х рельсовая система. Монтажная глубина 160мм

Схемы Тип А

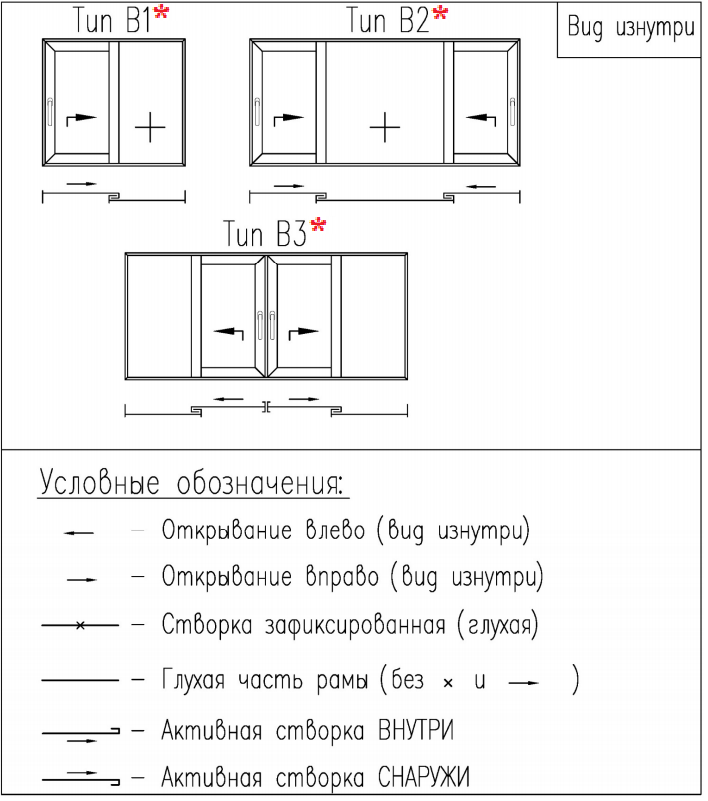

2. Тип B.

1-но рельсовая система с рельсом снаружи. Монтажная глубина 160мм

Схемы Тип B

Важно!

* В StartОкнах нет доступа к типовой схеме B1 правая, В1 левая, B2, B3. (доступ к однорельсовым типовым схемам B1 правая, В1 левая и B2 закрыт с 02.02.2023г). Такие схемы размещается через расчетный отдел АСК: Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: обращайтесь в расчетный отдел АСК.

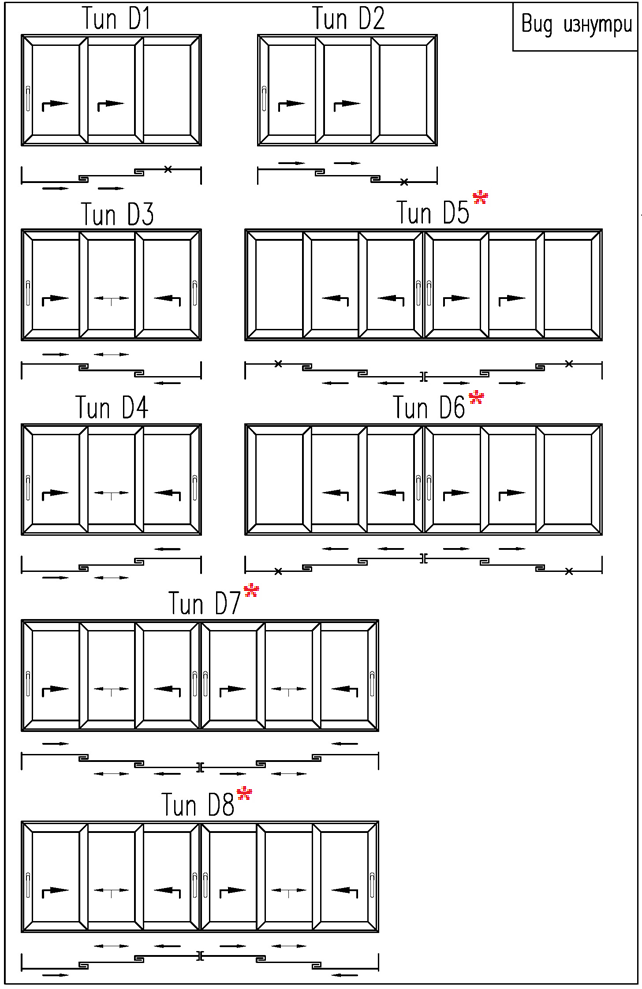

3. Тип D.

3-х рельсовая система. Монтажная глубина 248мм

Схемы Тип D

Важно!

* В StartОкнах нет доступа к типовым схемам SL160: D5, D6, D7, D8. Такие схемы размещается через расчетный отдел АСК: Для партнеров компании: обращайтесь к персональному менеджеру отдела франчайзинга! Для центральных офисов: расчетный отдел АСК.

Правила оформления в StartОкна

используемые до 09.03.2026

https://ecooknagroup.bitrix24.ru/company/personal/user/7/blog/7279/

Важно!

С 02.11.2023г. для корректной загрузки порталов SL160 в одном счете должно быть не более 2х конструкций (тип схем не важен).

Важно!

Рисовать изделия возможно только из шаблонов!

При этом менять воможно только габаритные размеры - ширину и высоту

Важно!

В StartОкнах нет доступа к типовым схемам SL160: B1 правая, В1 левая и B2; В3; D5, D6, D7, D8. Запуск таких схем осуществляется только через расчетный отдел АСК путем разработки КМ и КМД. (доступ к однорельсовым типовым схемам B1 правая, В1 левая и B2 закрыт с 02.02.2023г)

Важно!

С 09.03.2026г. в случае, если необходим запуск штульповой схемы (А7, А8, А9, А10.), необходимо проделать следующие действия:

1) Сделать расчет конструкции самостоятельно в программе StartОкна (с фурнитурой HAUTAU);

2) Отправить запрос о возможности поставки (с итоговой подробной по заказу) Рысевой Юлии и Синициной Полине;

3) В случае, если поставка фурнитуры под ваш заказ возможна, вам согласуют его запуск.

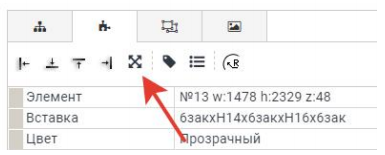

После установки нужных габаритов изделия, необходимо выделить все СП (держим Shift) и нажать выравнивание. Данное действие необходимо для выравния стеклопакетов по ширине.

В StartОкна открыта (с 17.01.2025г.) возможность добавления импоста в створку. Добавление импоста производится привычным способом, аналогично других профильных систем. Возможно как горизонтальное, так и вертикальное их расположение. Важно отметить, что в случае добавления 2х и более импостов, они не должны стыковаться, т.е. исключены Х и Т-образные соединения.

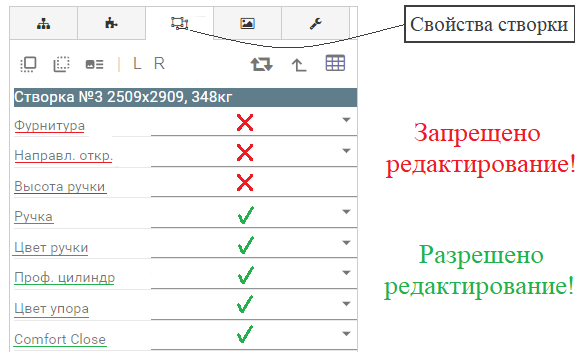

В свойствах створки недопустимо редактирование вида фурнитуры, направления открывания и высоты ручки! Допустимо редактирование только параметров, см пример:

Важно!

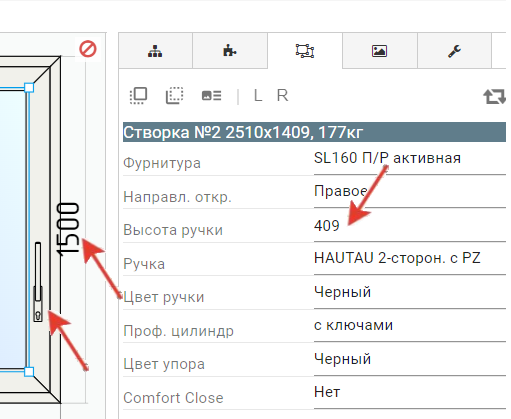

Менять высоту ручки на произвольную величину нельзя, по конструктивным особенностям фурнитуры! Но если высота изделия менее 1976мм, то необходимо в ручном режиме выставить высоту 409мм от низа створки. См пример:

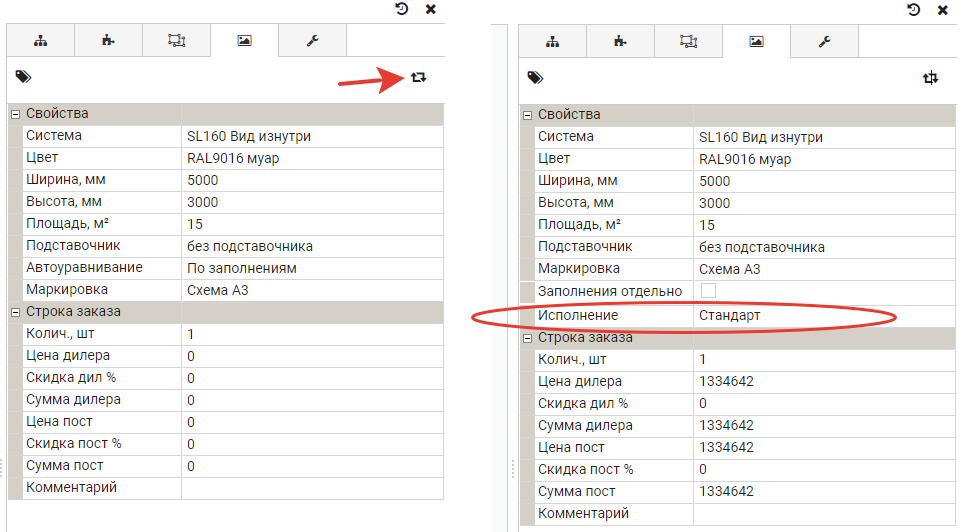

С 10.06.2022 в системе SL160 в свойствах изделия появился параметр <Исполнение>

Просим обратить внимание! Для системы SL160 при создании изделия в программе StartОкна обязательно нужно "Обновить параметры" во вкладке "Свойства изделия".

3.1. Исполнение Стандарт - конструкция имеет максимальное утепление профилей и подставочный профиль.

C 01.12.2025г используется следующий подставочный профиль:

При этом во всех конструкциях по умолчанию стоит подставочный профиль 40мм. В этом случае, в свойстве <Подставочник> значение выставлено <без подставочника>.
Если для монтажа нужен дополнительный прямой подставочный профиль, то в свойстве <Подставочник> необходимо выбрать <Устанавливать>

Важно!

Высота подставочного профиля не учитывается в высоте конструкции! Данный профиль служит как дополнительное усиление нижнего рельса.

3.2. Исполнение Базовое -.утепление профилей отсутствует, без подставочного профиля; без декоративных алюминиевых крышек.

Выбор стеклопакета. Толщина заполнения от 32мм до 54мм

При выборе формулы стеклопакета ориентируйтесь на раздел Ограничения по стеклопакетам

В программе StartОкна стеклопакеты автоматически отгружаются отдельно от изделия. Отдельными строчками.

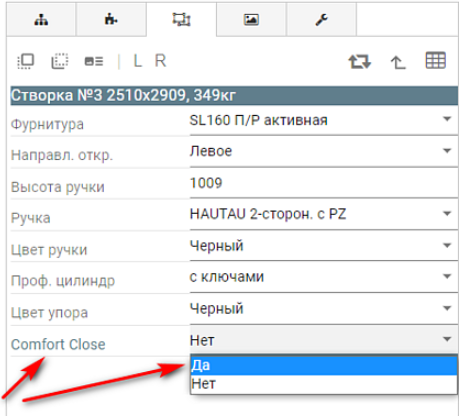

Функция Comfort Close на створку Alutech SL160

Введена в товарный ряд 07.10.2022г. Для алюминиевых порталов Alutech SL160 дополнительно можно выбрать на створку функцию Comfort Close. Для створок до 300кг. Данная функция позволяет притормаживать створку и плавно закрывать.

Функция является опциональной, значение по умолчанию установлено - Нет. Выбор функции включает значения Да/Нет.

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Важно!

Конструкция поставляется на объект:

Рама в сборе(!), створка в сборе, стеклопакеты отдельно.

Необходимо учесть, что рама имеет большой габарит. В систему заложена возможность поставлять детали рамы в разборе. В случае если для транспортировки это необходимо, то:

в комментарии указать:

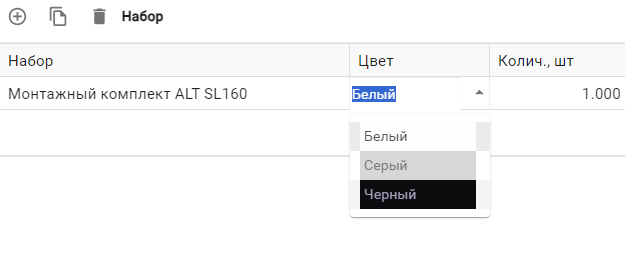

а через набор выбрать доп.монтажный комплект:

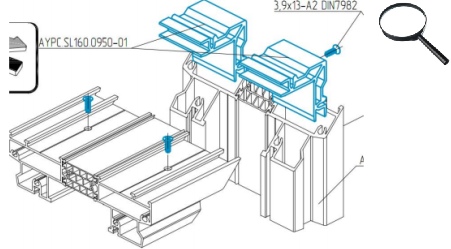

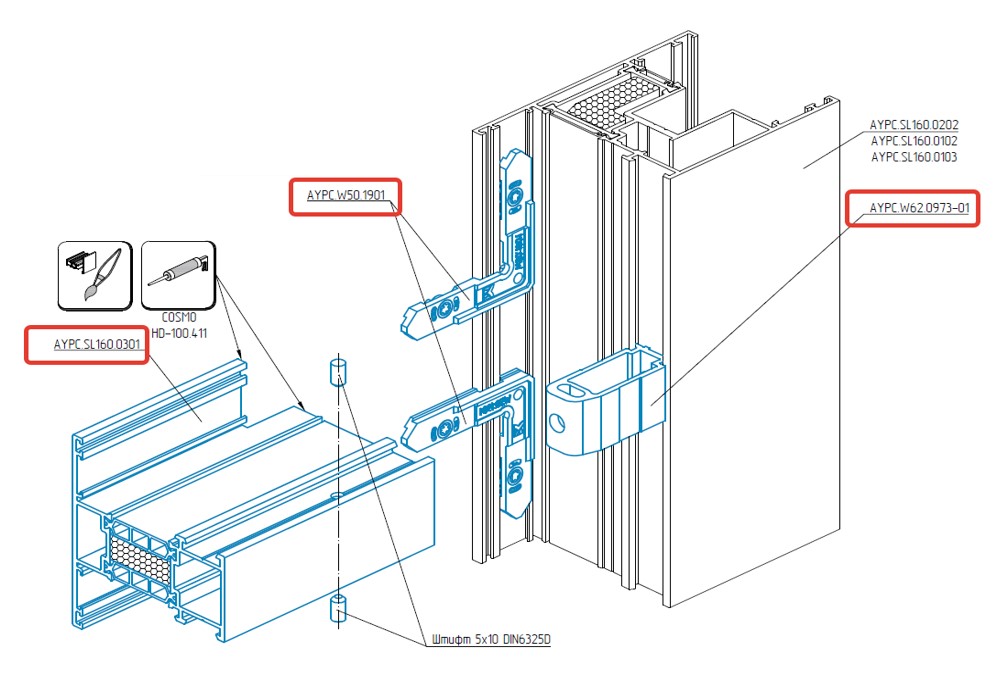

На монтаже рама собирается по системному узлу. См раздел Схема сборки рамы SL160:

С 20.03.2024г. вводятся корректировки в правилах расчета стоимости покраски алюминиевых изделий из профильной системы SL160:

Для конструкций общей площадью менее 20 м2, в которых требуется рассчитать декорирование, необходимо через услугу "Доп. работы производственные" наценить к стоимости 30 тыс. руб.
Для конструкций общей площадью менее 20 м2, в которых требуется рассчитать порошковую покраску, необходимо через услугу "Доп. работы производственные" наценить к стоимости 15 тыс. руб.

С 14.02.2022г. закрыт прием заявок в расчетный отдел на конструкции из SL 160. Для отделов продаж разработана инструкция с этапами расчета конструкций в программе StartОкна.:

Инструкция по добавлению обрезей.pdf

(обновление от 18.03.2025г.)
