Схема сборки рамы SL160
Схема сборки рамы SL160. Материал раздела «Alutech ALT SL160» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

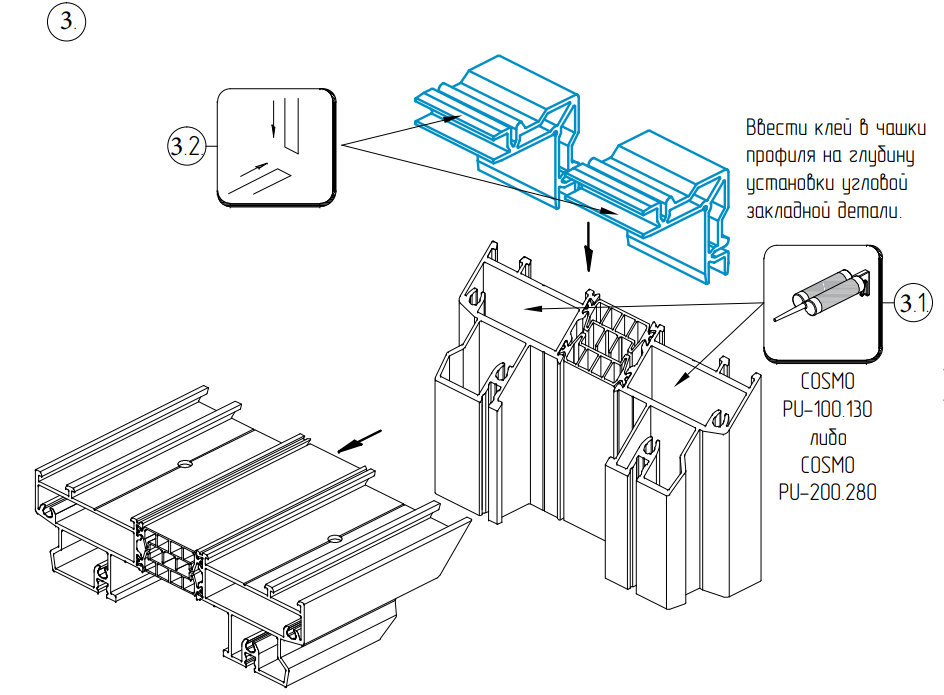

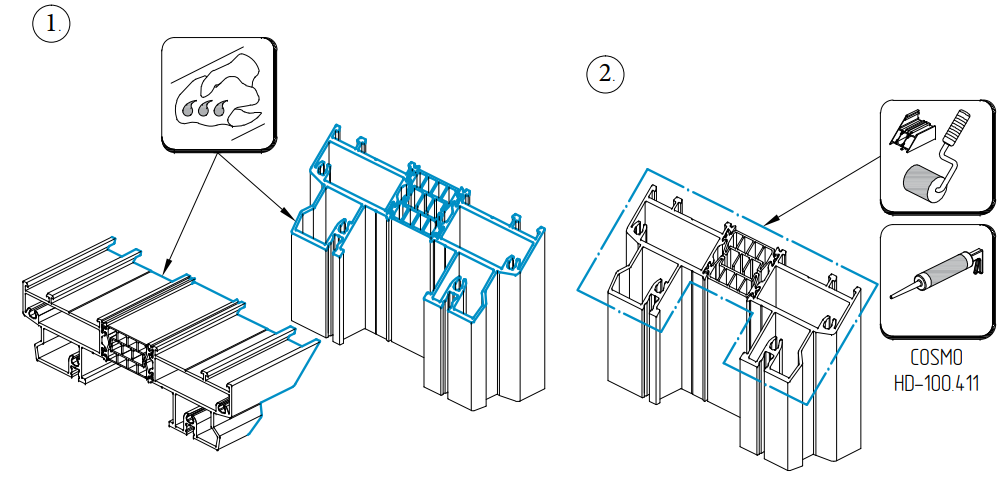

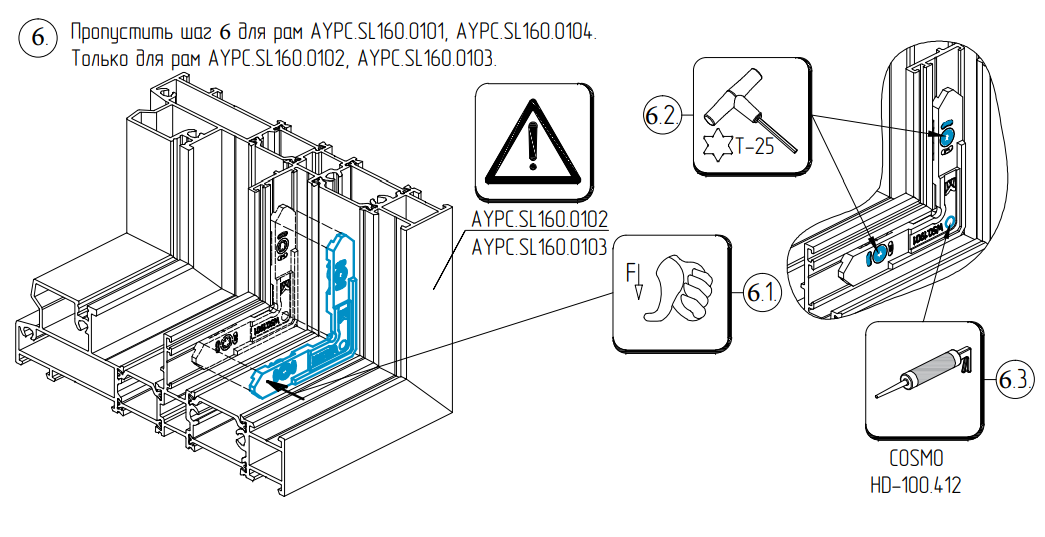

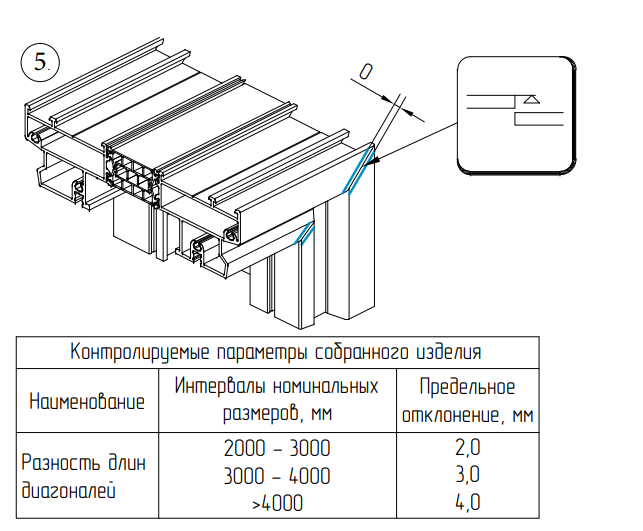

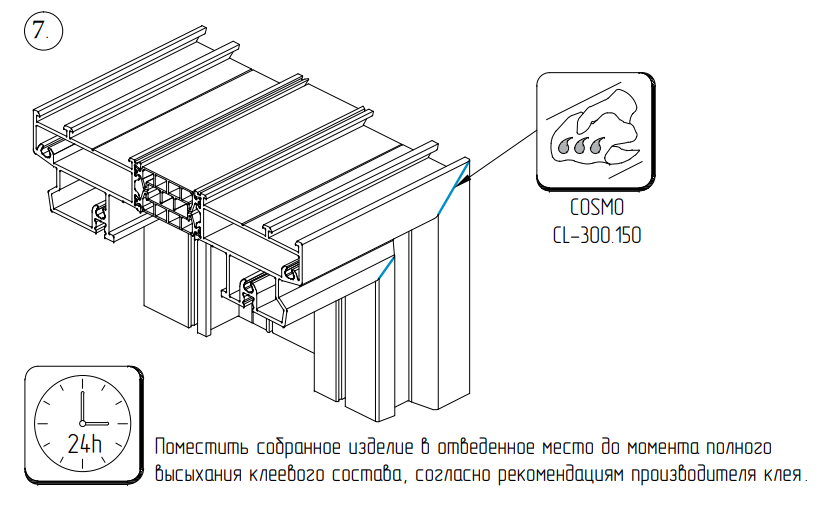

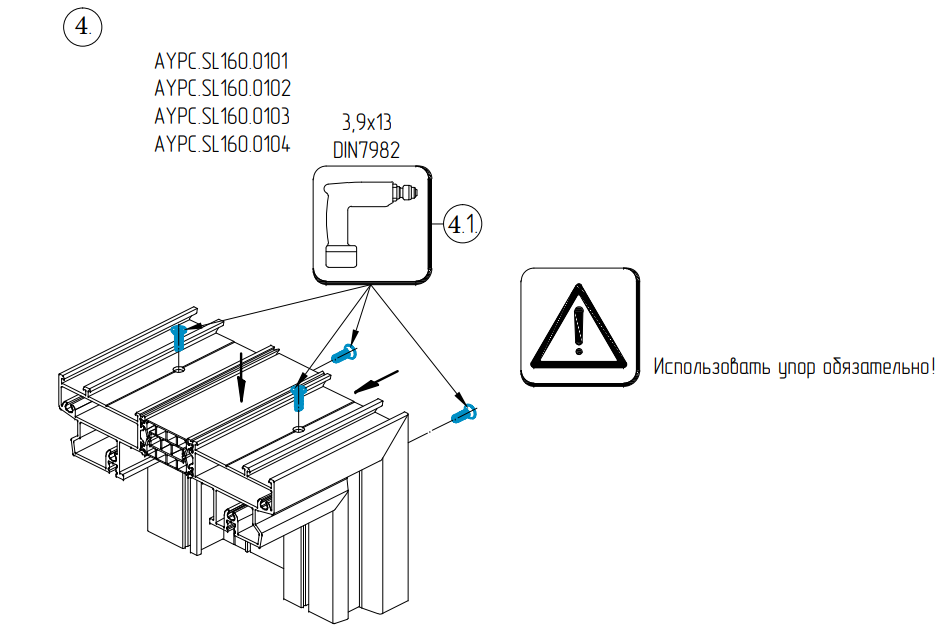

Alutech SL160. Приложение 1. Последовательность сборки углового соединения рамы |
|---|
|
|
|
|
|
|

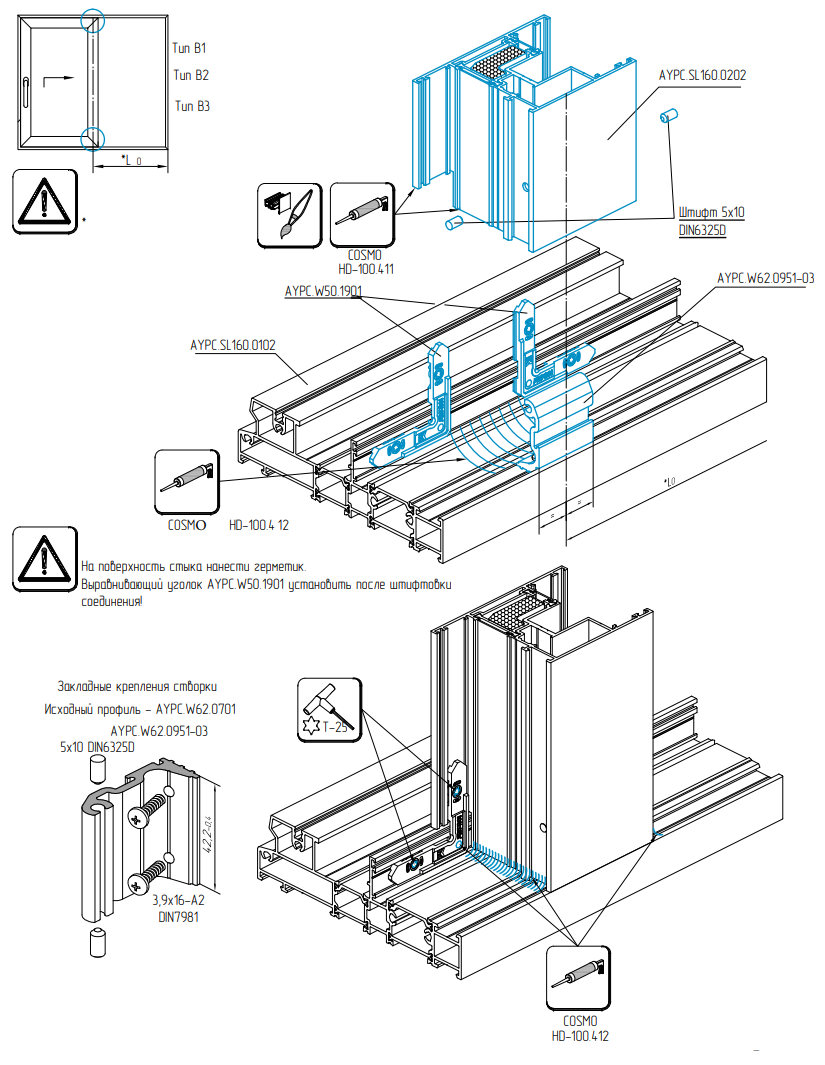

Схема сборки профилей для организации глухой части конструкции на рамах AYPC.SL160.0102 |
|
