Применяемые профили Kaleva Esthetic: Design

Применяемые профили Kaleva Esthetic: Design

Применяемые профили Kaleva Esthetic: Design. Материал раздела «Kaleva Esthetic: Design» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

1. Профиль: KLV Коробка 64 арт.S-546.37

Цвет основания профиля - белое, арт.: 701901900004 Рама 64/70 KLV

Цвет основания профиля - коричневое, арт.: 701901180205 Рама 64/70 KLV Broun

Цвет основания профиля - карамельное, арт.: 701901180705 Рама 64/70 KLV Karamel

Цвет основания профиля - серое, арт.: 701901181405 Рама 64/70 KLV Gray

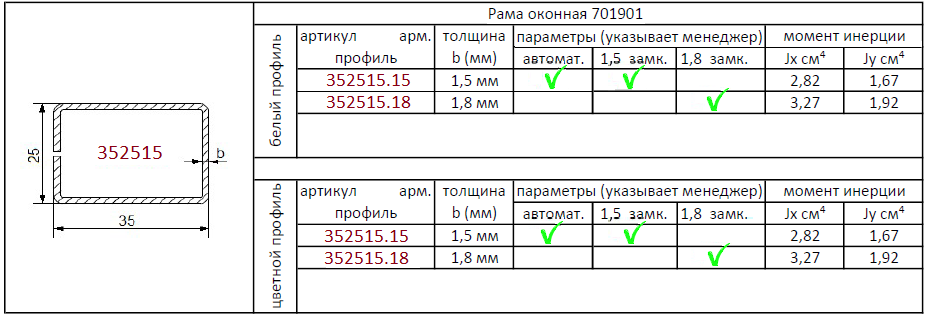

Армирование 35х25

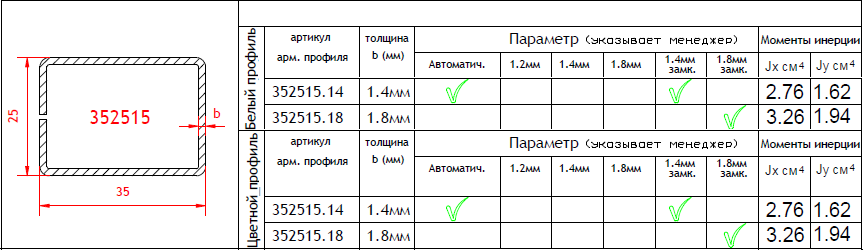

Армирование 35*25 (применяется с 22.07.2024г.) см. таблицу армирования:

(армирование применяемое до 22.07.2024г. см по ссылке)

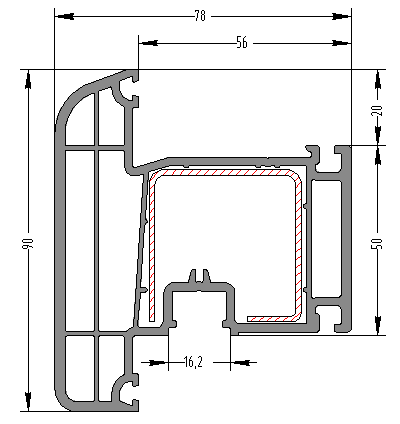

2. Профиль: KLV Створка Z70 арт.S-546.20

Цвет основания профиля - белое, арт.: 705920900004 Z-Створка 90/78 KLV

Цвет основания профиля - коричневое, арт.: 705920180205 Z-Створка 90/78 KLV Broun

Цвет основания профиля - карамельное, арт.: 705920180705 Z-Створка 90/78 KLV Karamel

Цвет основания профиля - серое, арт.: 705920181405 Z-Створка 90/78 KLV Gray

Армирование 40х40*1.9 Jx=6.73 Jy=4.28

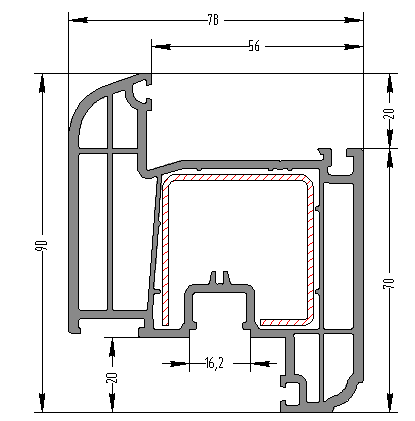

3. Профиль: KLV Створка T90 арт.S-546.21

Цвет основания профиля - белое, арт.: 705921900004 Т-Створка 90/78 KLV

Цвет основания профиля - коричневое, арт.: 705921180205 Т-Створка 90/78 KLV Broun

Цвет основания профиля - карамельное, арт.: 705921180705 Т-Створка 90/78 KLV Karamel

Цвет основания профиля - серое, арт.: 705921181405 Т-Створка 90/78 KLV Gray

Армирование 40х40*1.9 Jx=6.73 Jy=4.28

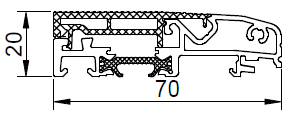

4. 104427 Порог Veka 70/20 (SL) металл

Порог 104427 – системный профиль VEKA AG.

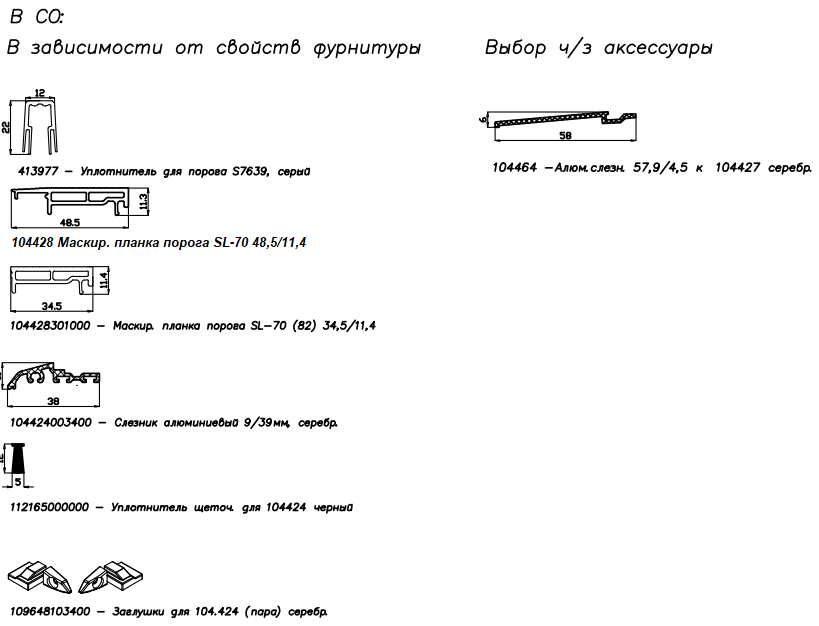

Слезник

1 шт - 104424003400 Слезник алюминиевый 9/39мм, серебр.

2 шт - 112165000000 Уплотнитель щеточ. для 104424 черный

1 шт - 109648103400 Заглушки для 104.424 (пара) серебр.

2 шт -3,9х19 DIN7504P ВС 3,9х19 DIN7504P-Zn потай бур (оц)

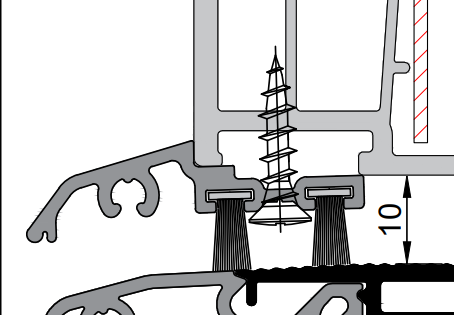

Важно!

Параметр «Алюм. Слезник» в качестве опции защиты от «продувания»- доступен только для дверей «Вид Изнутри». Применяется для защиты низа створки от атмосферных осадков и воздействия окружающей среды при наличии порога. В свойствах створки (в программе StartОкна) по умолчанию значение «нет».
