Чертежи узлов Kaleva Esthetic: Standart

Чертежи узлов Kaleva Esthetic: Standart. Материал раздела «Kaleva Esthetic: Standart» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

С рамным порогом изделие по умолчанию комплектуется подставочным профилем Комб 25. Арт.: 110118

Возможно установить теплый подставочный профиль

PURATHERM для рамы

Арт.:4920

Возможно установить теплый подставочный профиль

PURATHERM для AL порога

Арт.: 551951

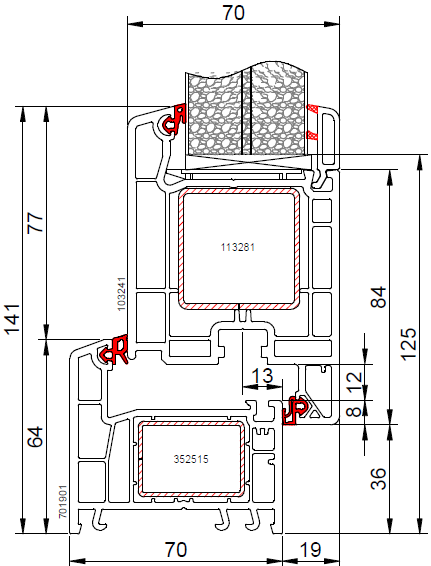

Коробка 64 + Створка Z

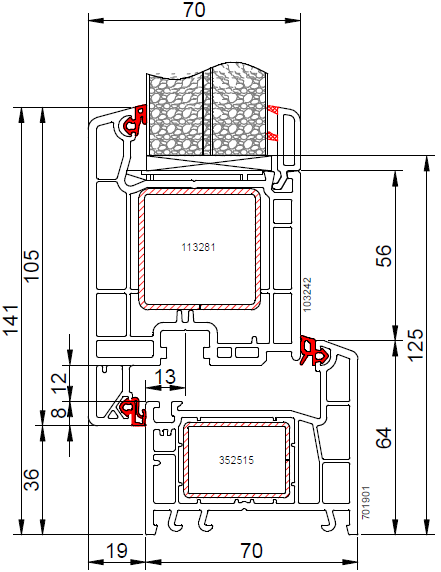

Коробка 64 + Створка Т

Створка Z + Al порогом

Створка Т + Al порогом

Важно!

Добавлен параметр «Алюм. Слезник» в качестве опции защиты от «продувания»- доступен только для дверей «Вид Изнутри». Применяется для защиты низа створки от атмосферных осадков и воздействия окружающей среды при наличии порога. В свойствах створки (в программе StartОкна) по умолчанию значение «нет».

Штульп + створка Z

Штульп + створка Т
