Чертежи узлов Kaleva Esthetic: Design

Чертежи узлов Kaleva Esthetic: Design. Материал раздела «Kaleva Esthetic: Design» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

С рамным порогом изделие по умолчанию комплектуется подставочным профилем Комб 25. Арт.: 110118

Возможно установить теплый подставочный профиль

PURATHERM для рамы

Арт.:4920

Возможно установить теплый подставочный профиль

PURATHERM для AL порога

Арт.: 551951

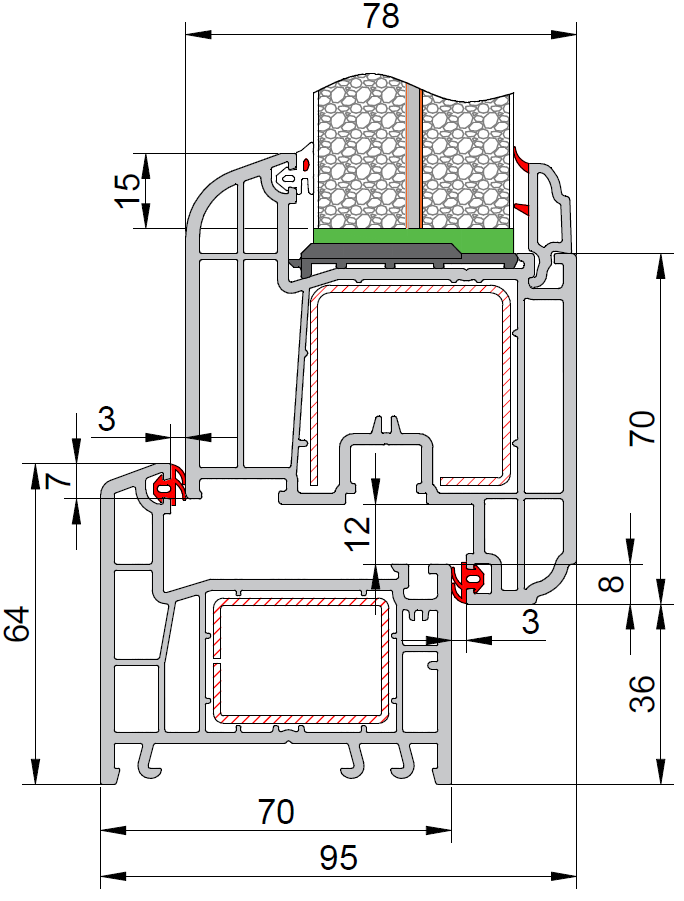

Коробка 64 + створка Z70

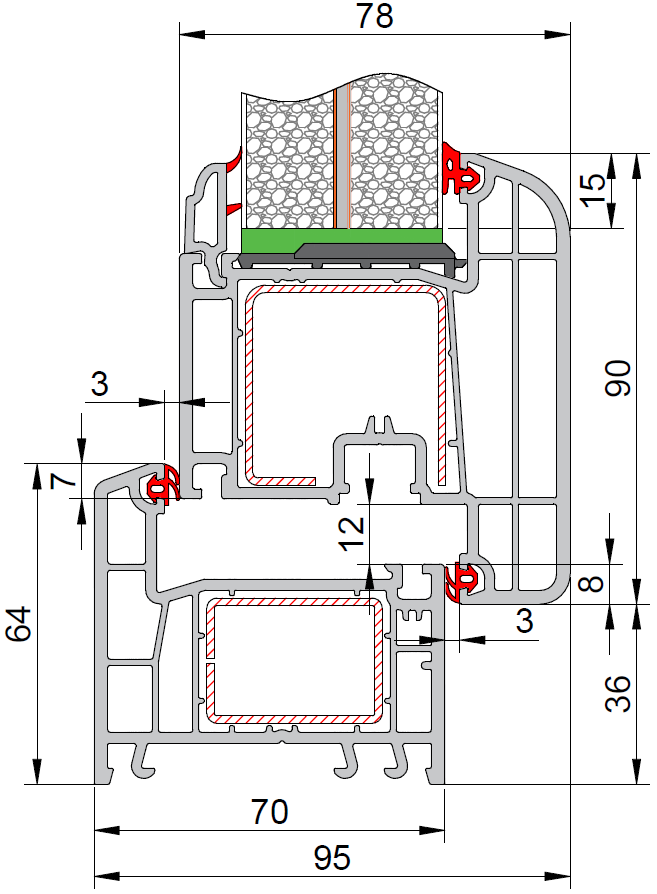

Коробка 64 + створка Т90

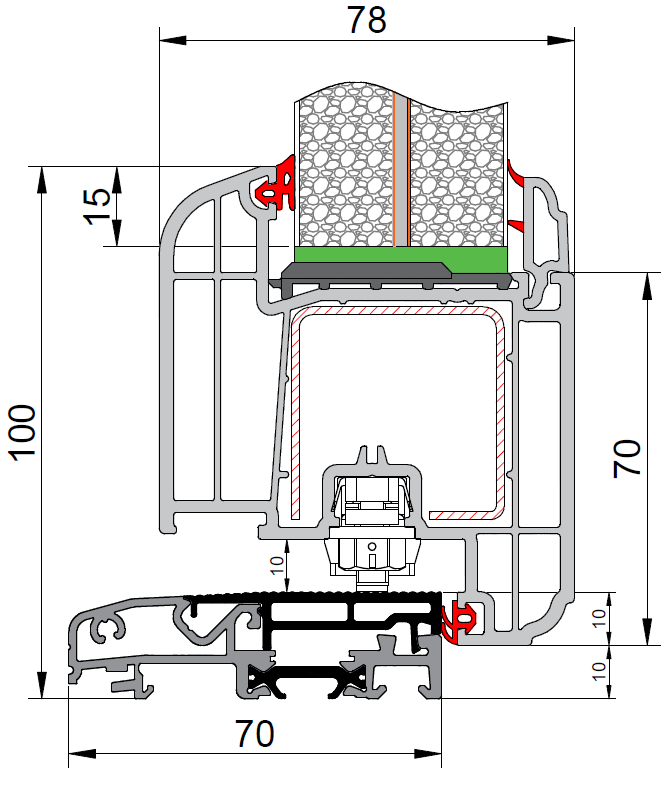

104427 Порог Veka 70/20 (SL) металл

+ створка Z70

(с однозапорным замком)

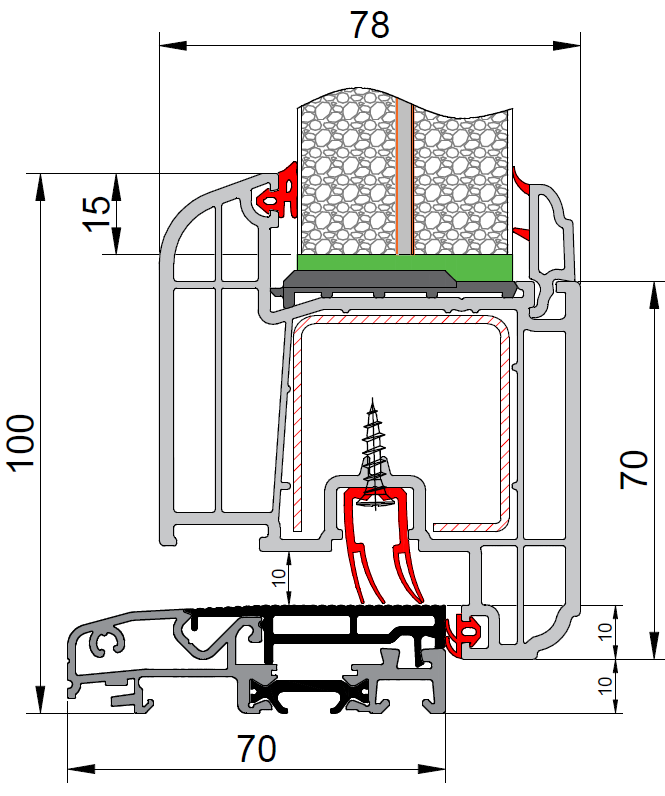

104427 Порог Veka 70/20 (SL) металл

+ створка Z70

(с многозапорным замком)

Важно!

Параметр «Алюм. Слезник» в качестве опции защиты от «продувания»- доступен только для дверей «Вид Изнутри». Применяется для защиты низа створки от атмосферных осадков и воздействия окружающей среды при наличии порога. В свойствах створки (в программе StartОкна) по умолчанию значение «нет».
