Оконные передачи U/J (снято с производства)

Оконные передачи U/J (снято с производства) — выведенные из товарного ряда фурнитура пвх дверей и solid door пвх. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Снято с производства / архив

Оконные передачи U/J (снято с производства)

Важно!

По причине отсутствия на оконном рынке РФ комплектующих фурнитуры G-U UNI JET для изготовления оконных и балконных блоков ПВХ с 01.12.2025 полностью снимается с производства изготовление изделий ПВХ с фурнитурой G-U UNI JET.

Описание

Оконнная передача - основной механизм, приводящий при помощи ручки в движение весь комплект фурнитуры. Используется оконная фурнитурная обвязка G-U UNI-JET с передачами с дорнмассом 15, 25 и 35мм. Применяется с оконными ручками и оконными нажимными гарнитурами.

Применяется только  в дверях:

Входные двери Kaleva Standart

KLV-Design 82:Меж/К.Дверь

KLV-Design 82:Вх.Дверь

Дорнмасс 15мм*

KLV-Design 82:Меж/К.Дверь

KLV-Design 82:Вх.Дверь

Дорнмасс 25мм**

KLV-Design 82:Меж/К.Дверь

KLV-Design 82:Вх.Дверь

Дорнмасс 35мм

Входные двери Kaleva Standart
  • * Применяется в одностворчатых дверях ВНУТРЕННЕГО открывания с односторонними оконными ручками.
  • ** Применяется в штульповых дверях, одностворчатых дверях НАРУЖНОГО открывания, а также одностворчатых дверях при использовании ручки с двух сторон или оконного гарнитура узкого
  • В штульповых дверях с оконными передачами возможно применение ТОЛЬКО рычажной передачи в пассивной створке

Важно!

В программе StartОкна, при выборе оконной ручки тех.отв. под ручку по умолчанию всегда со стороны штапиков, т.е. изнутри помещения. К примеру: "Вид СНАРУЖИ на себя" программа визуализирует ручку снаружи, но по факту ручка изнутри помещения! (особенность настройки ПО)

Оконные передачи U/J (снято с производства)

Тип обвязки фурнитуры

Оконные передачи U/J (снято с производства)

"Теплая" - вверху и внизу по ширине створки будет установлена фурнитура.

Подбор фурнитуры (наконечники, средние запоры, удлинители, ответные планки), а также дополнительных элементов в зависимости от выбранного запирания, ширины створки и примыкания створки снизу (порог, без порога, рамный порог) рассчитываются автоматически. Обратите внимание! Именно в этой конфигурации для увеличения энергоэффективности конструкции  рекомендуется установить 2-камерный стеклопакет, включающий одно или два  энергосберегающих стекла, либо одно энергосберегающее и одно МФ -стекло. Степень утепления ––ВЫСОКАЯ (одностворчатая дверь с рамным порогом - возможна установка в жилых и отапливаемых помещениях без тамбура!)

Важно!

При установке "теплой" обвязки в дверях без порога, прижим внизу створки отсутствует!

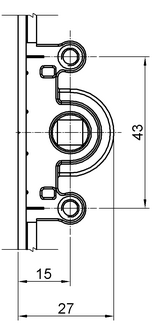

Оконная передача DM 15

Оконная передача DM 15 - это передача с дорнмассом 15 мм. С ней можно установить ручку ТОЛЬКО с одной стороны. Установить на обычную передачу ручку с двух сторон нельзя!

Оконные передачи U/J (снято с производства)

Оконные передачи U/J (снято с производства)

В зависимости от высоты створки применяются следующие типоразмеры передач:

ВСФ

Артикул

Наименование

Оконные передачи U/J (снято с производства)

600-750

G-22081-00-0-1

U/J Передача 591-750 15 Dm

-

751-1200

G-22082-00-0-1

U/J Передача 751-1200 15 Dm

1

1201-1450

G-22083-00-0-1

U/J Передача 951-1450 15 Dm

1

1451-1700

G-22084-00-0-1

U/J Передача 1201-1700 15 Dm

2

1701-1950

G-22085-00-0-1

U/J Передача 1451-1950 15 Dm

2

1951-2650*

G-22086-00-0-1

U/J Передача 1951-2450 15 Dm

3

где:

ВСФ - высота створки по фальцу

Оконные передачи U/J (снято с производства) - количество грибовидных цапф

* При ВСФ ≥ 2450мм. применяется с удлинителем сверху и снизу

Подбор фурнитуры (наконечники, средние запоры, удлинители, ответные планки), в зависимости от габаритов створки и примыкания створки снизу (порог, без порога, рамный порог) рассчитывается автоматически.
  • Стандартно (по умолчанию) ручка расположена посередине створки.
  • Смещение ручки ВОЗМОЖНО!!!
  • Минимальное ГАРАНТИЙНОЕ расстояние от края створки до ручки - не менее 1/3 высоты всей створки.
  • Минимальное допустимое расстояние от края створки до ручки при габаритной высоте створки менее 1710мм. - 261мм., более 1711мм. - 316мм.
  • ВНИМАНИЕ!!! Несоблюдение соотношения 1/3 приводит к чрезмерному услию на ручку при закрытии/открытии створки, а также всех механизмов фурнитурной обвязки в целом, как результат преждевременный выход механизмов из строя, т.о. створка изготавливается без гарантии.
  • Импост может приходить в середину ручки.

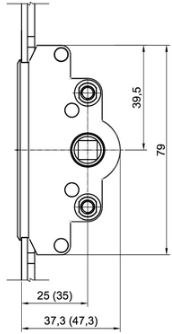

Оконная передача DM 25 (35)

Это передача с дорнмассом 25(35) мм. С ней можно установить ручку с одной стороны или с двух сторон.

Оконные передачи U/J (снято с производства)

Оконные передачи U/J (снято с производства)

В зависимости от высоты створки применяются следующие типоразмеры передач:

ВСФ

Артикул

Наименование

Оконные передачи U/J (снято с производства)

Дорнмасс 25мм.

600-950

G-22343-25-0-1

U/J Передача 576-950 25 Dm

-

951-1450

G-22344-25-0-1

U/J Передача 951-1450 25 Dm

1

1451-1950

G-22345-25-0-1

U/J Передача 1451-1950 25 Dm

2

1951-2650*

G-22346-25-0-1

U/J Передача 1951-2450 25 Dm

3

Дорнмасс 35мм.

600-950

G-22343-35-0-1

U/J Передача 576-950 35 Dm

-

951-1450

G-22344-35-0-1

U/J Передача 951-1450 35 Dm

1

1451-1950

G-22345-35-0-1

U/J Передача 1451-1950 35 Dm

2

1951-2650*

G-22346-35-0-1

U/J Передача 1951-2450 35 Dm

3

где:

ВСФ - высота створки по фальцу

 Оконные передачи U/J (снято с производства)- количество грибовидных цапф

* При ВСФ ≥ 2450мм. применяется с удлинителем сверху и снизу

Подбор фурнитуры (наконечники, средние запоры, удлинители, ответные планки), в зависимости от габаритов створки и примыкания створки снизу (порог, без порога, рамный порог) рассчитывается автоматически.
  • Стандартно (по умолчанию) ручка расположена посередине створки.
  • Смещение ручки ВОЗМОЖНО!!!
  • Минимальное ГАРАНТИЙНОЕ расстояние от края створки до ручки - не менее 1/3 высоты всей створки.
  • Минимальное допустимое расстояние от края створки до ручки - 281мм.
  • ВНИМАНИЕ!!! Несоблюдение соотношения 1/3 приводит к чрезмерному услию на ручку при закрытии/открытии створки, а также всех механизмов фурнитурной обвязки в целом, как результат преждевременный выход механизмов из строя, т.о. створка изготавливается без гарантии.
  • ВНИМАНИЕ!!! В штульповых конструкциях смещение ручки возможно ТОЛЬКО при установленном запирании в пассивной створке: шпингалеты, оконная передача, рычажная передача - ТОЛЬКО для KALEVA DESIGN и KALEVA DESIGN 82.
  • ВНИМАНИЕ!!! Импост не может приходить в середину ручки. Импост должен находиться на 80мм. выше или 80мм. ниже ручки.

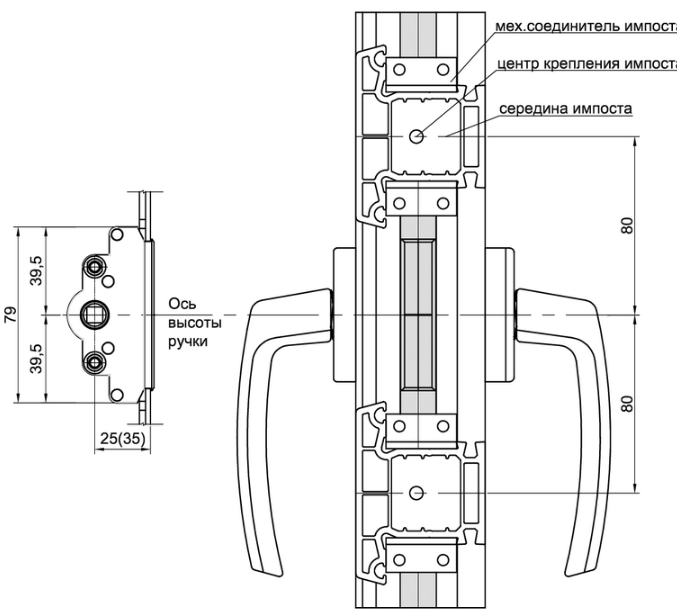

Схема установки импоста с передачей DМ 25(30)

Оконные передачи U/J (снято с производства)

Высота установки импоста

Профильная система

Значение установки импоста, мм.

Вид порога

Рама

Алюминиевый порог

Без порога

Входные и Межкомнатные двери Kaleva STANDART

Ниже "Высота ручки - 44"

Выше "Высота ручки + 116"

Ниже "Высота ручки - 70"

Выше "Высота ручки + 90"

Ниже "Высота ручки - 60"

Выше "Высота ручки + 100"

Входные и Межкомнатные двери Kaleva DESIGN, Kaleva DESIGN 82

Ниже "Высота ручки - 44"

Выше "Высота ручки + 116"

Ниже "Высота ручки - 72"

Выше "Высота ручки + 88"

Ниже "Высота ручки - 65"

Выше "Высота ручки + 95"

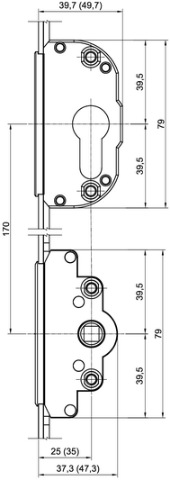

Оконная передача DM 25(35) запираемая

Это передача с дорнмассом 25 мм. и механизмом установки профильного цилиндра (личинки). С данной передачей используется оконный гарнитур узкий. Поскольку фурнитура оконная, то цилиндр (личинка) не запирает замок, а фиксирует его в закрытом положении. Т.е. для того, чтобы дверь была закрыта,  необходимо закрыть дверь, повернуть ручку в закрытое положение и зафиксировать это закрытое положение поворотом ключа (на один оборот) в цилиндре (личинке). При этом движение запорных цапф блокируется и поворот ручки становится невозможен. Обратите внимание - запорного ригеля как в замке  в этой передаче нет!

Оконные передачи U/J (снято с производства)

Оконные передачи U/J (снято с производства)

 В зависимости от высоты створки применяются следующие типоразмеры передач:

ВСФ

Артикул

Наименование

Оконные передачи U/J (снято с производства)

Дорнмасс 25мм.

952-1450

G-22344-25-0-1

U/J Передача 951-1450 25 Dm

1

1451-1950

G-22345-25-0-1

U/J Передача 1451-1950 25 Dm

2

1951-2650*

G-22346-25-0-1

U/J Передача 1951-2450 25 Dm

3

-

6-39964-25-0-1

Корпус замка PZ GU Dm25**

-

Дорнмасс 35мм.

1451-1950

G-22331-35-0-1

U/J Передача запир.1451-1950 35 Dm

2

1951-2650*

G-22332-35-0-1

U/J Передача запир.1951-2450 35 Dm

3

где:

ВСФ - высота створки по фальцу

Оконные передачи U/J (снято с производства) - количество грибовидных цапф

* При ВСФ ≥ 2450мм. применяется с удлинителем сверху и снизу

** Поставляется отдельно от передачи

Подбор фурнитуры (наконечники, средние запоры, удлинители, ответные планки), в зависимости от габаритов створки и примыкания створки снизу (порог, без порога, рамный порог) рассчитывается автоматически.
  • Стандартно (по умолчанию) ручка расположена посередине створки.
  • Смещение ручки ВОЗМОЖНО!!!
  • Минимальное ГАРАНТИЙНОЕ расстояние от края створки до ручки - не менее 1/3 высоты всей створки.
  • Минимальное допустимое расстояние от края створки до ручки:

• Запираемая передача с дорнмассом 25мм. - 496мм.

• Запираемая передача с дорнмассом 35мм. - 746мм.

  • ВНИМАНИЕ!!! Несоблюдение соотношения 1/3 приводит к чрезмерному услию на ручку при закрытии/открытии створки, а также всех механизмов фурнитурной обвязки в целом, как результат преждевременный выход механизмов из строя, т.о. створка изготавливается без гарантии.
  • ВНИМАНИЕ!!! В штульповых конструкциях смещение ручки возможно ТОЛЬКО при установленном запирании в пассивной створке: шпингалеты, оконная передача, рычажная передача - ТОЛЬКО для KALEVA DESIGN и KALEVA DESIGN 82.
  • ВНИМАНИЕ!!! Импост не может приходить в середину ручки. Импост должен находиться на 255мм. выше или 80мм. ниже ручки.

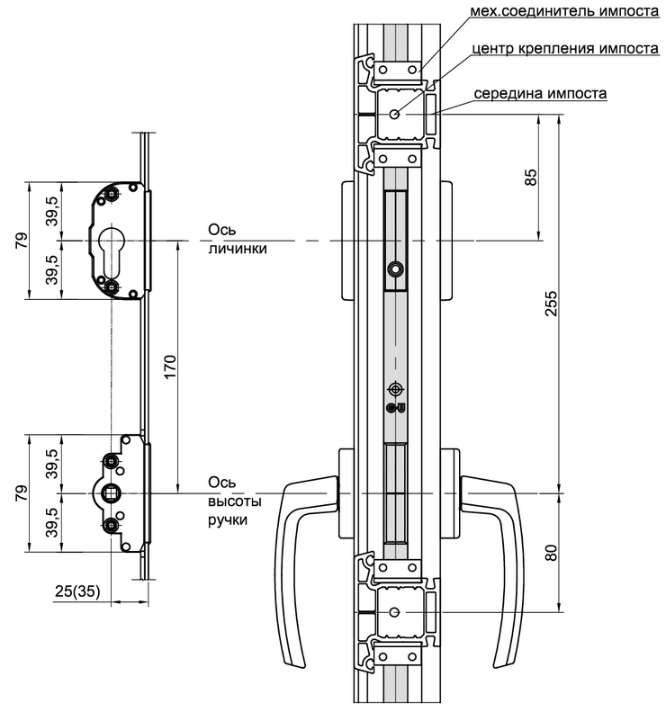

Схема установки импоста с запираемой передачей DМ 25(30)

 Оконные передачи U/J (снято с производства)

Высота установки импоста

Профильная система

Значение установки импоста, мм.

Вид порога

Рама

Алюминиевый порог

Без порога

Входные и Межкомнатные двери Kaleva STANDART

Ниже "Высота ручки - 44"

Выше "Высота ручки + 291"

Ниже "Высота ручки - 70"

Выше "Высота ручки + 265"

Ниже "Высота ручки - 60"

Выше "Высота ручки + 275"

Входные и Межкомнатные двери Kaleva DESIGN, Kaleva DESIGN 82

Ниже "Высота ручки - 44"

Выше "Высота ручки + 291"

Ниже "Высота ручки - 72"

Выше "Высота ручки + 263"

Ниже "Высота ручки - 65"

Выше "Высота ручки + 270"

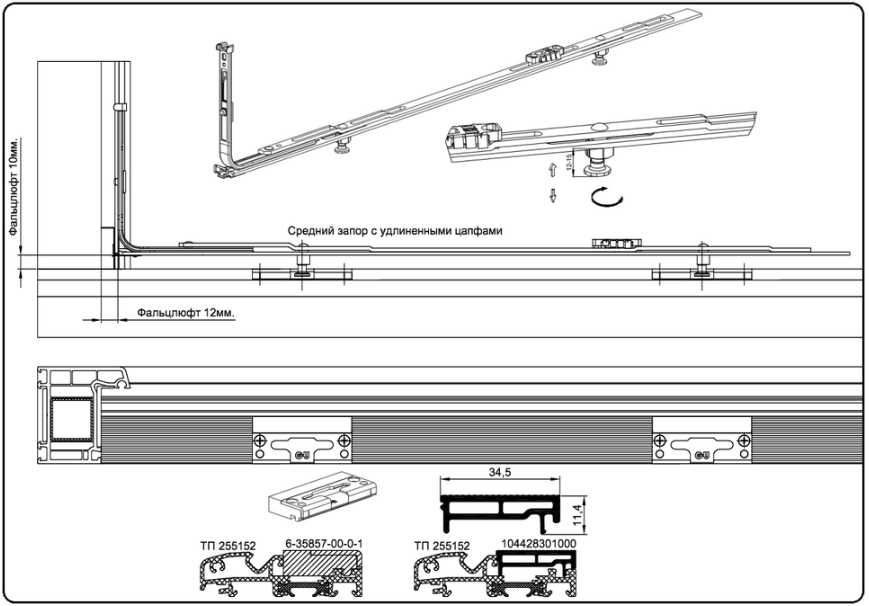

Применение с порогом

Во входных и межкомнатных дверях систем: KALEVA STANDART, KALEVA DESIGN 82, - в комбинации с алюминевом порогом  арт.104427 применяется:

• Маскирующая планка 104428301000, для системных ответных планок GU.

• Ответные планки арт.6-35857-00-0-1 под порог арт.104427, утоплены по уровню маскирующей планки.

• Средние запоры c удлиненными цапфами

Оконные передачи U/J (снято с производства)
