Чертежи узлов SL160

Чертежи узлов SL160. Материал раздела «Alutech ALT SL160» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

С 10.06.2022 в системе SL160 в свойствах изделия появился параметр <Исполнение>

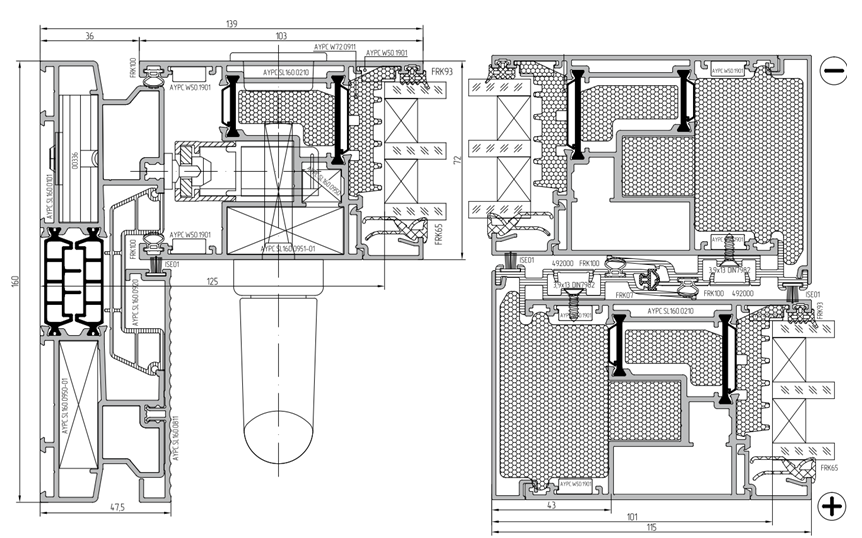

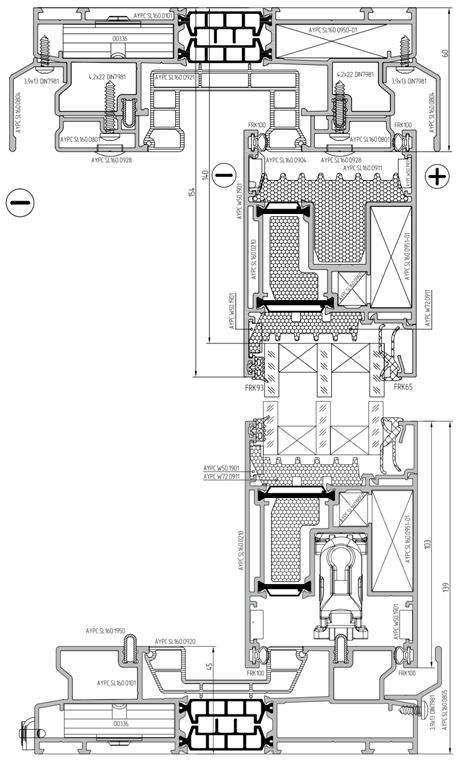

Исполнение Стандарт - конструкция имеет максимальное утепление профилей и подставочный профиль.

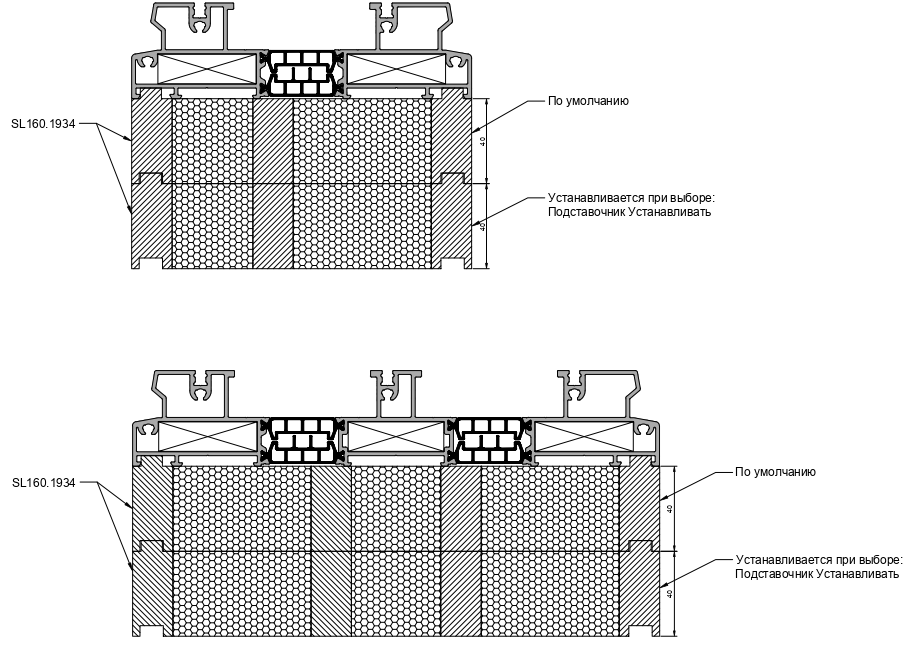

C 01.12.2025г используется следующий подставочный профиль:

При этом во всех конструкциях по умолчанию стоит подставочный профиль 40мм.

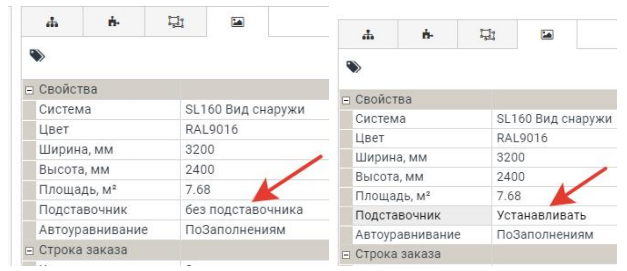

В этом случае, в свойстве <Подставочник> значение выставлено <без подставочника>.

Если для монтажа нужен дополнительный прямой подставочный профиль, то в свойстве <Подставочник> необходимо выбрать <Устанавливать>

Важно!

Высота подставочного профиля не учитывается в высоте конструкции! Данный профиль служит как дополнительное усиление нижнего рельса.

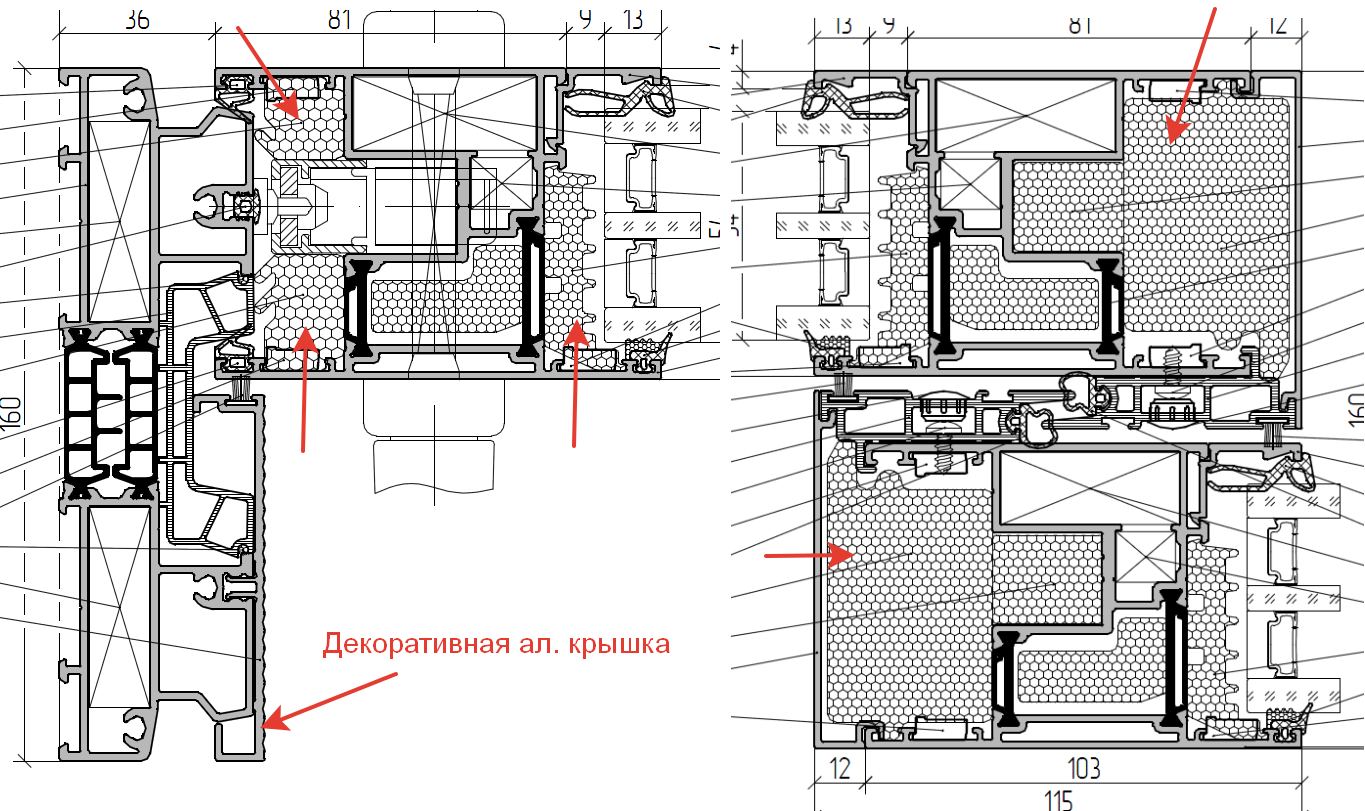

Исполнение Базовое -.утепление профилей отсутствует, без подставочного профиля; без декоративных алюминиевых крышек.

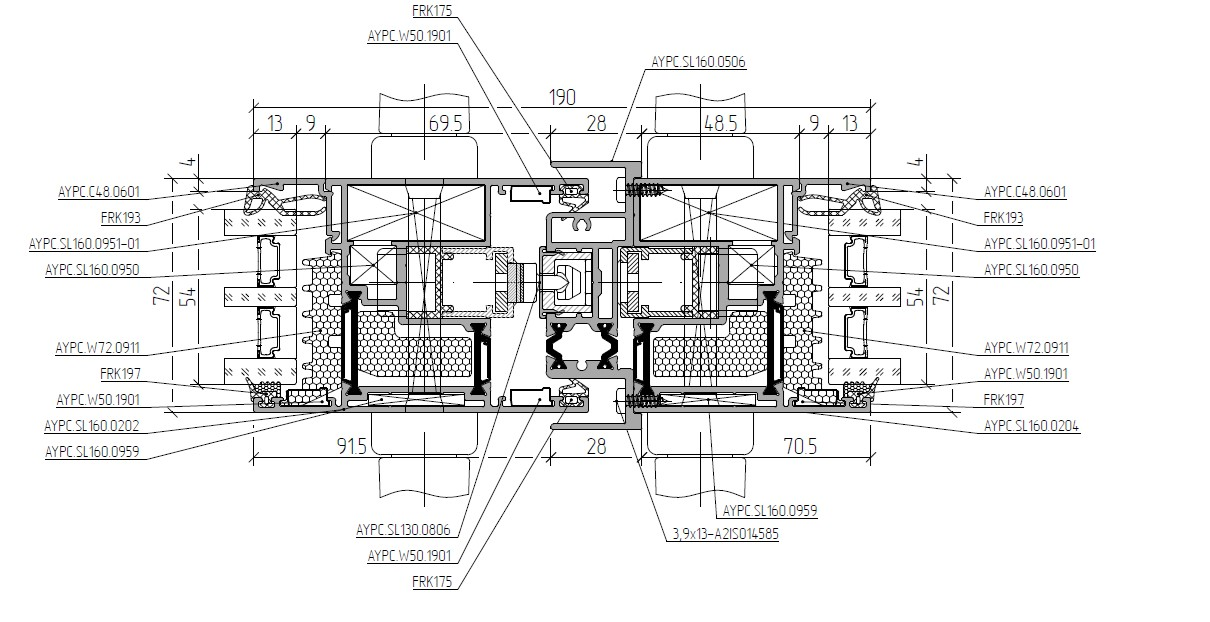

C 01.12.2025г. обновление в схемах , имеющие штульп (схемы: А7, А8, А9, А10):
