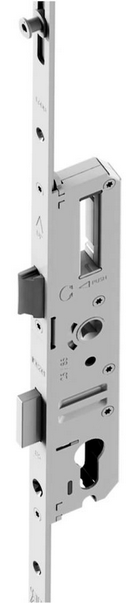

Многозапорный замок REZE

Многозапорный замок REZE — фурнитура пвх дверей и solid door пвх. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Описание

Замок с фалевой защёлкой (язычком) и ригелем, с приводом от ручки, а не от ключа.

Применяется только с нажимными гарнитурами в дверях:

Входные двери Kaleva Standart

KALEVA: Меж/Ком Дверь

KALEVA: Вх Дверь

KLV-Design 82:Меж/К.Дверь

KLV-Design 82:Вх.Дверь

(c 27.04.2026г.) Kaleva Esthetic: Design

Принцип работы замка

При закрывании дверь фиксируется на фалевую защелку. При повороте ручки вверх на 45 град. происходит выход ригеля, а оконные цапфы заходят в зацепление с рамными деталями. При повороте ключа происходит фиксация всех запоров. При разблокировке замка ключом поворотом ручки вниз замок открывается.

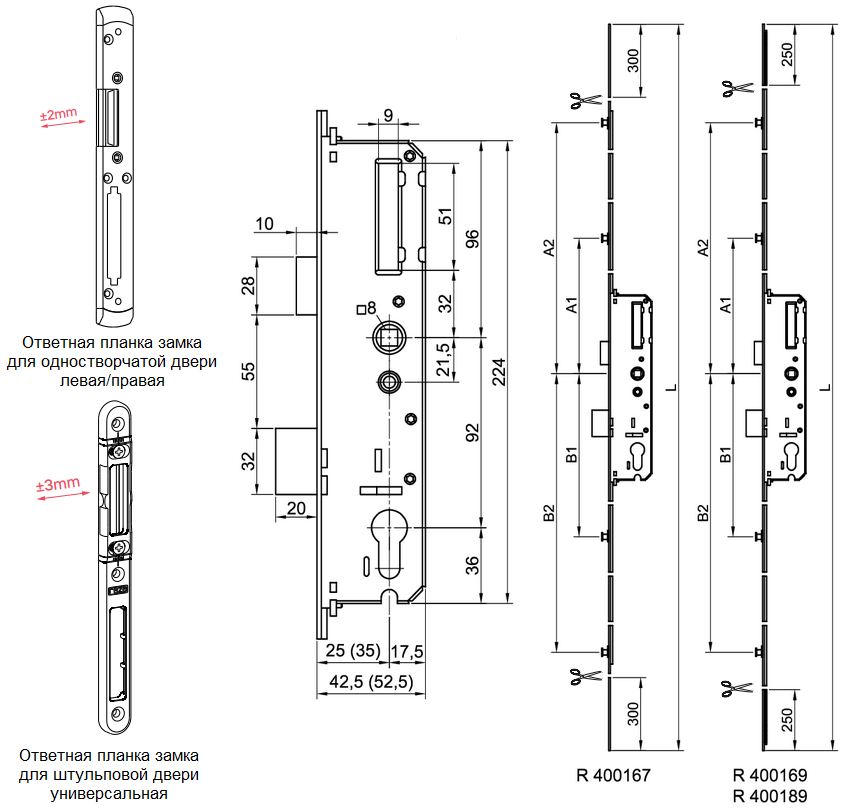

Общая характеристика:

Дорнмасс 25мм.: Входные и Межкомнатные двери DESIGN 82

Дорнмасс 35мм.: KALEVA STANDART

Межосевое расстояние 92мм.

Замок комплектуется фалевой защелкой и ригелем.

Замок оснащен 4-мя грибовидными оконными цапфами.

Ригель выдвигается на 20мм.

Замок удлиняемый, кроме одностворчатых дверей SAMO - неудлиняемый

Запирание осуществляется приводом от ручки.

Расстояние от нижнего края створки до ручки (отверстие под штифт) составляет 1000мм.

Смещение ручки НЕВОЗМОЖНО!!!

ВСФ

Артикул

Наименование

где:

ВСФ - высота створки по фальцу

- количество овальных цапф

1600-2200

R 400167

Мн/зап. замок Reze 25/92 SR 1600-2200мм

1660-2600

R 400189

Мн/зап. замок Reze 35/92 SR 1660-2160мм (удл.)

203

559

201

559

1900

25 дорнмаcс используется в дверях KLV-Design 82:Меж/К.Дверь и KLV-Design 82:Вх.Дверь, KALEVA: Меж/Ком Дверь, KALEVA: Вх Дверь, Kaleva Esthetic: Design

35 дорнмаcс используется в дверях Входные двери Kaleva Standart

Тип обвязки фурнитуры

"Холодная" - по ширине двери никакая фурнитура не устанавливается, прижим створки осуществляется только со стороны замка.

"Теплая" - вверху и внизу по ширине створки будет установлена фурнитура.

Подбор фурнитуры (наконечники, средние запоры, удлинители, ответные планки), а также дополнительных элементов в зависимости от выбранного запирания, ширины створки и примыкания створки снизу (порог, без порога, рамный порог) рассчитываются автоматически. Обратите внимание! Именно в этой конфигурации для увеличения энергоэффективности конструкции рекомендуется установить 2-камерный стеклопакет, включающий одно или два энергосберегающих стекла, либо одно энергосберегающее и одно МФ -стекло. Степень утепления ––ВЫСОКАЯ (одностворчатая дверь с рамным порогом - возможна установка в жилых и отапливаемых помещениях без тамбура!)

Важно!

При установке "теплой" обвязки в дверях без порога, прижим внизу створки отсутствует!

В дверях Входные двери Kaleva Standart, Kaleva Esthetic: Standart, Kaleva Esthetic: SL-70, Kaleva Esthetic: WHS-72 с 13.06.2022г. использутся только ТЕПЛАЯ обвязка!

Ответные части

- С данным замком возможно применение ТОЛЬКО шпингалетов в пассивной створке.

- Применяется только с нажимными гарнитурами:

•	Входные и межкомнатные двери: Dirigent, Fluence, WALA, Dublin (нерж.), Belcanto (нерж.), WALA (под покарску)

Cмещение замка НЕВОЗМОЖНО!

ВНИМАНИЕ !!! При построении необходимо учитывать, что импост не должен быть на одном уровне с замком. Связано это с тем, что импост крепиться на саморезы, которые упираются в замок. Чтобы избежать установки импоста "в замок", импост необходимо установить на следующей высоте (см.ниже)

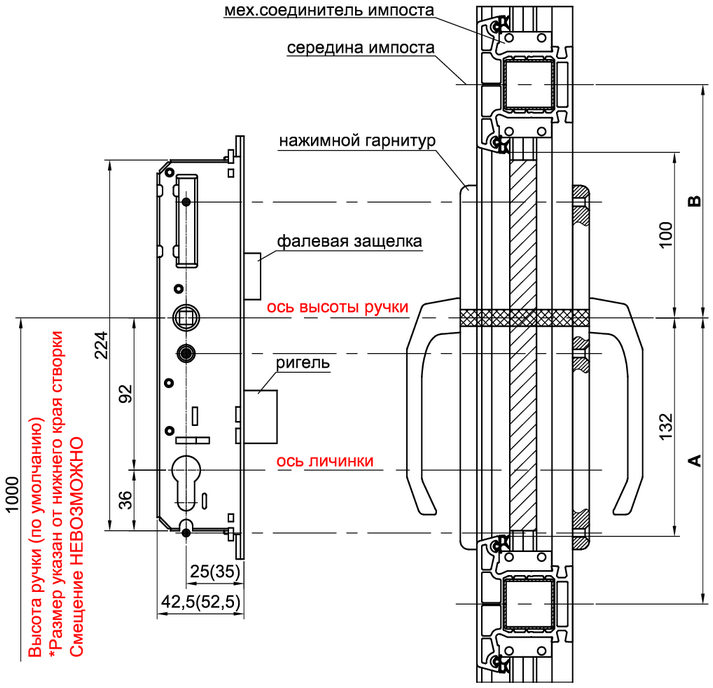

Схема установки дверного замка, нажимного гарнитура и минимальное расстояние до импостов

Минимальное расстояние до импостов

Двери

Минимальное расстояние

(размер от середины импоста до середины ручки)

A, мм

B, мм

Входные и Межкомнатные двери Kaleva STANDART

174,5

142,5

Высота установки импоста при стандартной (по умолчанию) установки ручки

Профильная система	Значение установки импоста, мм.
	Вид порога
	Рама	Алюминиевый порог	Без порога
Входные и Межкомнатные двери Kaleva STANDART	Ниже 861,5 или Выше 1178,5	Ниже 835,5 или Выше 1152,5	Ниже 845,5 или Выше 1162,5
