Чертежи узлов двери АлСамо
Чертежи узлов двери АлСамо. Материал раздела «Дверь АлСамо» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

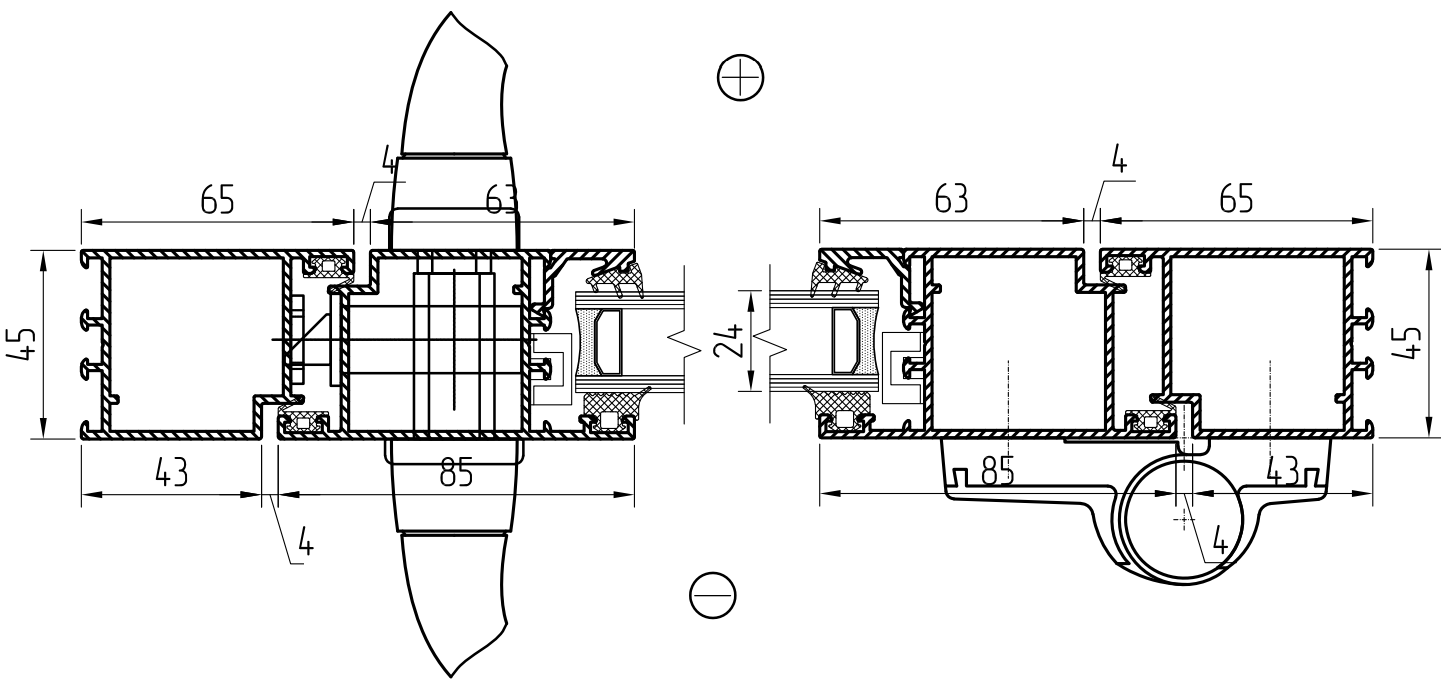

КП4560 Рама двери L 65мм + КП4525 Створка двери Z 85мм внутрь |
|||
|---|---|---|---|
|
|||

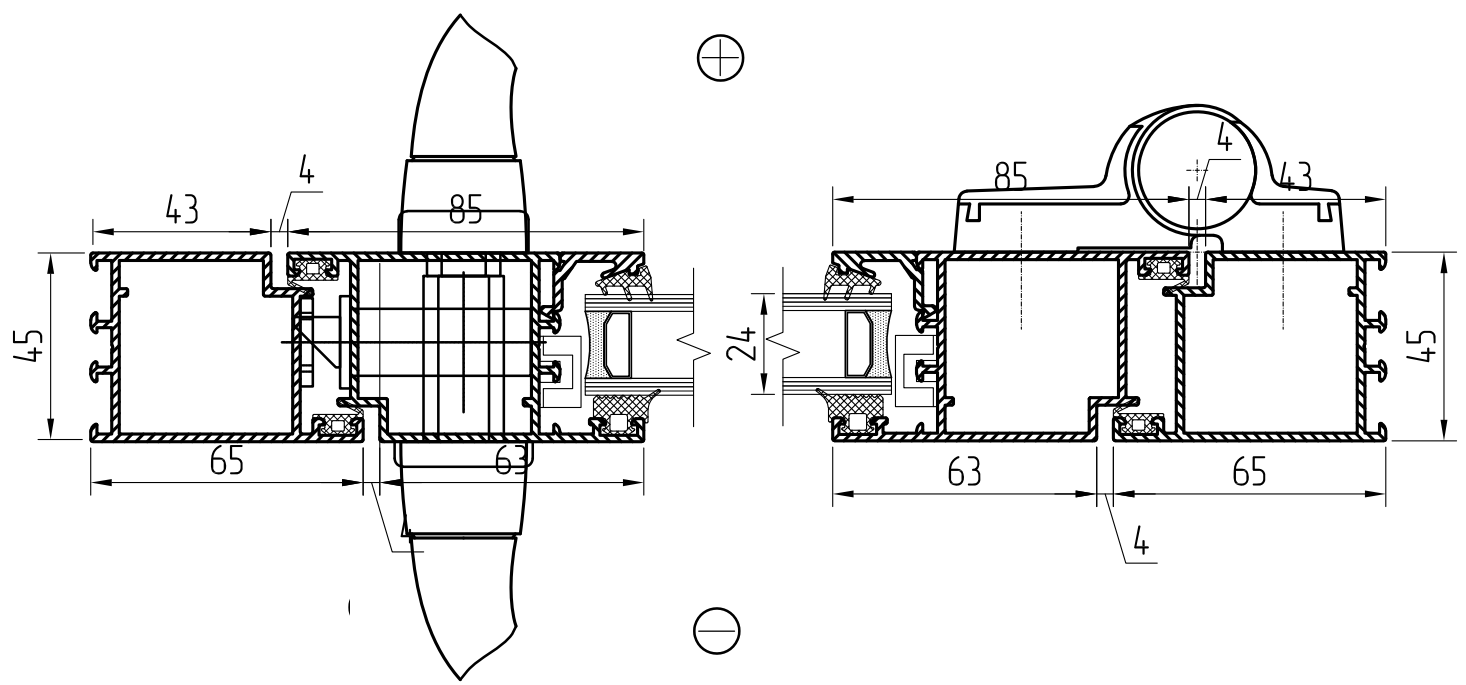

КП4560 Рама двери L 65мм + КП4533 Створка двери T 85мм |
|||
|
|||

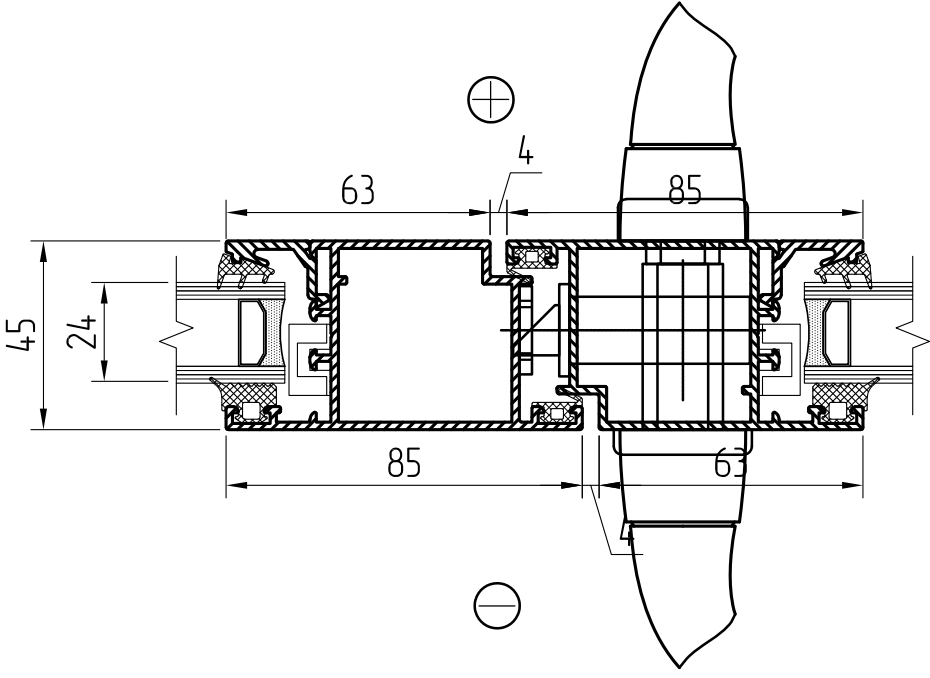

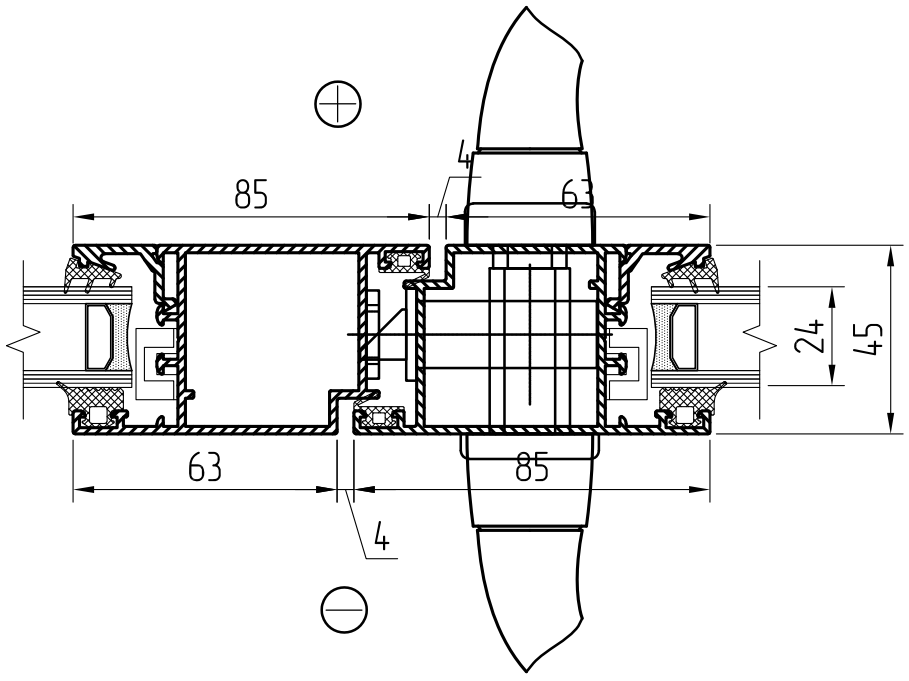

Соединение створок при двустворчатом открывании |
|||
Изнутри на себя |
Снаружи на себя |
||
|
|
||

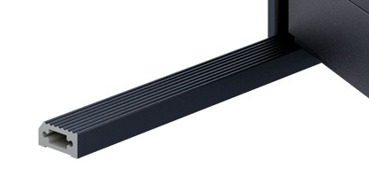

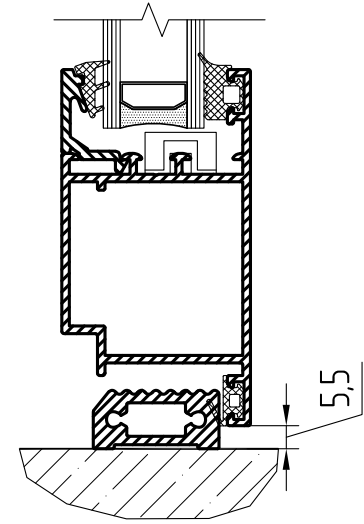

Створка с КП4530 + Порог 14мм |
|||
|
|||
