Сборка окна
Сборка окна — provedal. окна (глухие и открывающиеся) система с640 и p400. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках. |
||||||
Внимание!!! На монтаж изделие поступает в собранном! |
||||||
Для изготовления используются следующие профили: |
||||||
|---|---|---|---|---|---|---|
Применяемые уплотнения ТОЛЬКО черного цвета: |
||||||
Сборка прямоугольной рамы |
||||||
Профиль обрубается согласно размерам под углом 45град. Сборка рамы осуществляется с помощью угловой закладной 9ES/11 для широкой рамы, 9ES/08 для узкой рамы и 9ES/09 для дверной рамы. Стекло через резиновый уплотнитель фиксируется штапиком. Штапик всегда располагается со стороны помещения.
|
||||||
Сборка непрямоугольной рамы |
||||||
|
||||||

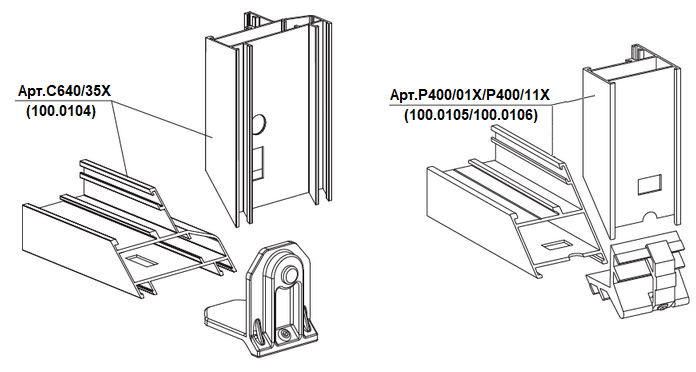

Импост устанавливается строго под 90 градусов. Импост под углом - изготовление невозможно. |
||||||

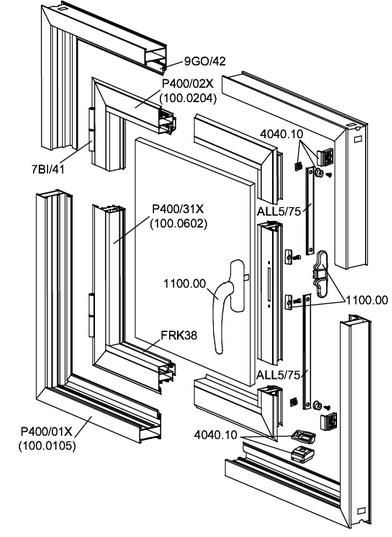

Сборка створки. |
||||||
Створки только прямоугольной формы! Профиль обрубается согласно размерам под углом 45град. Сборка створки осуществляется с помощью угловой закладной 9ES/08. Стекло через резиновый уплотнитель фиксируется штапиком. Штапик всегда располагается со стороны помещения.
|
