Эркерное соединение

Эркерное соединение — provedal. дополнительные профили. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках.

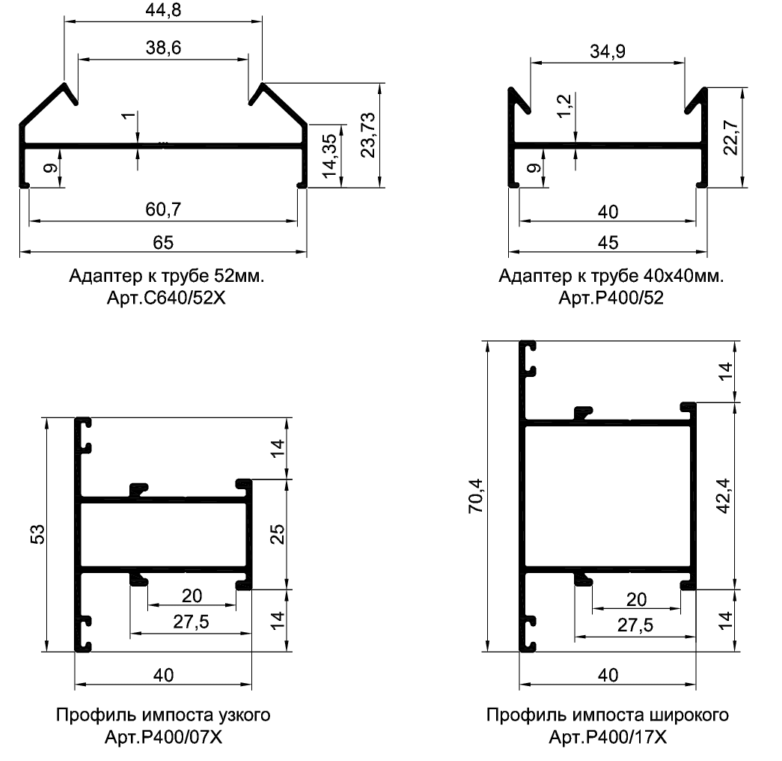

Составляющие

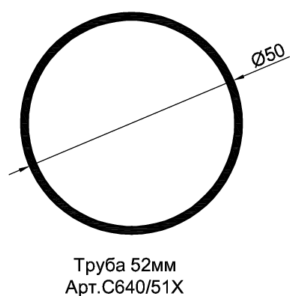

Фактический диаметр трубы 50мм! "52" - это наименование арт.!
Применение:

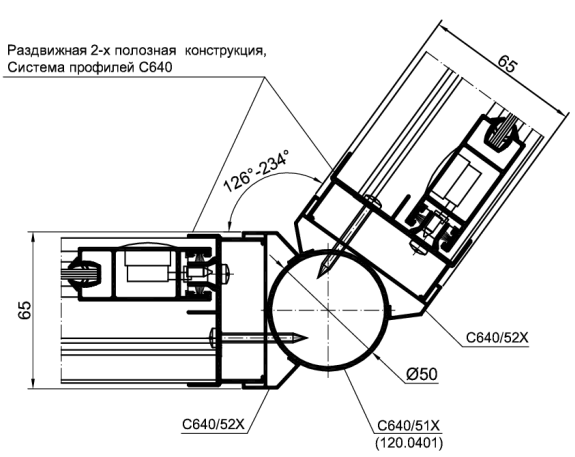

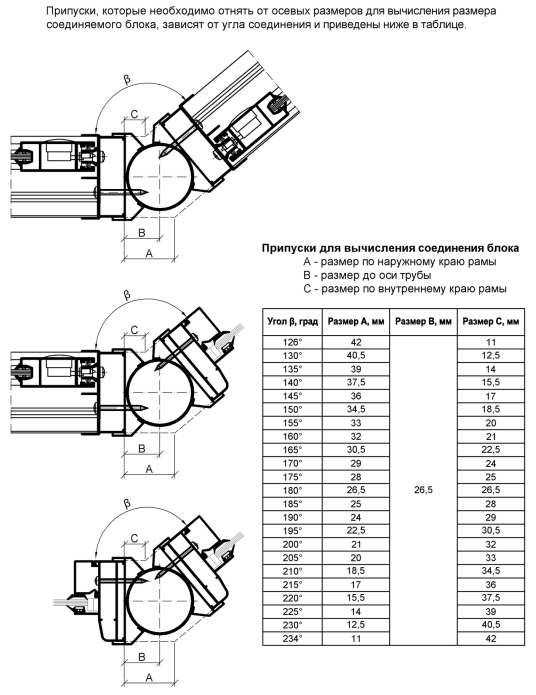

1. Соединение двух раздвижных 2-х полозных конструкций С640 :

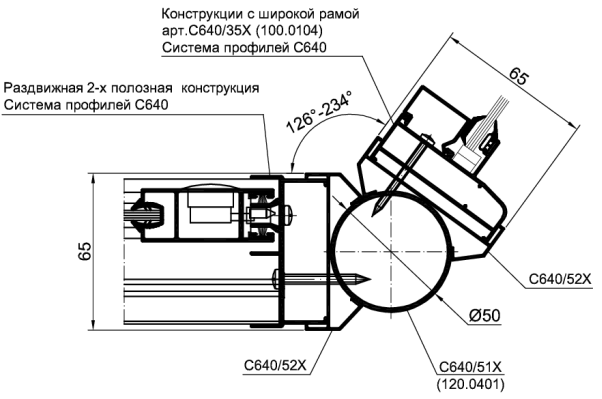

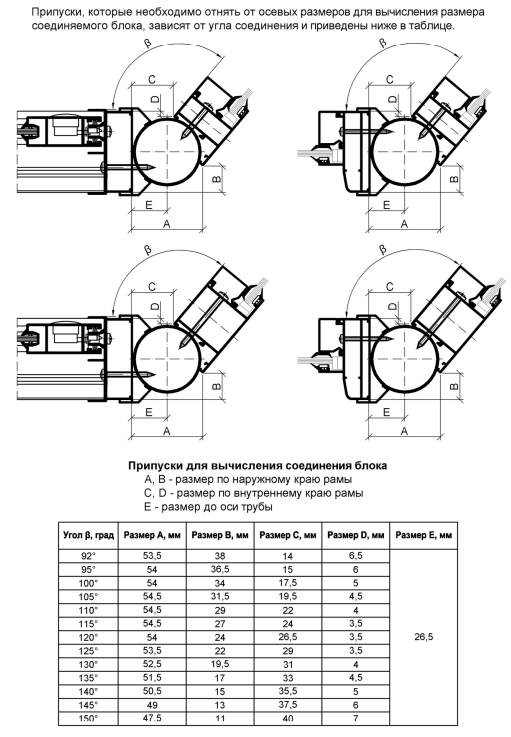

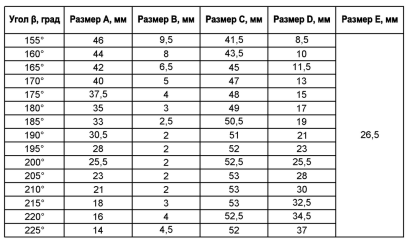

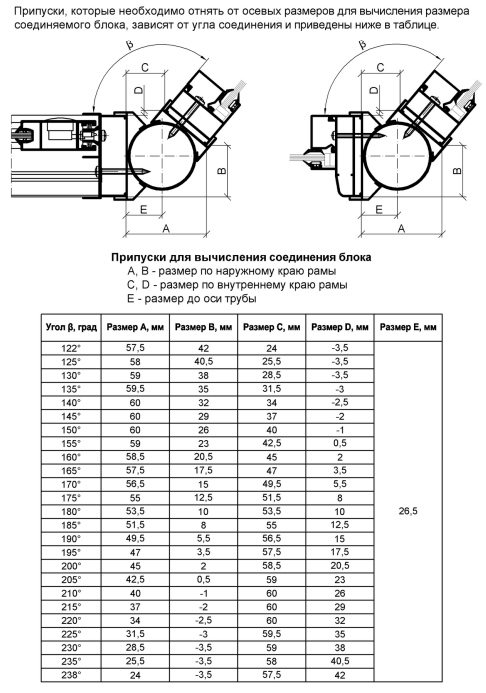

2. Соединение раздвижных 2-х полозных конструкций С640 и распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт. C640/35X (100.0104):

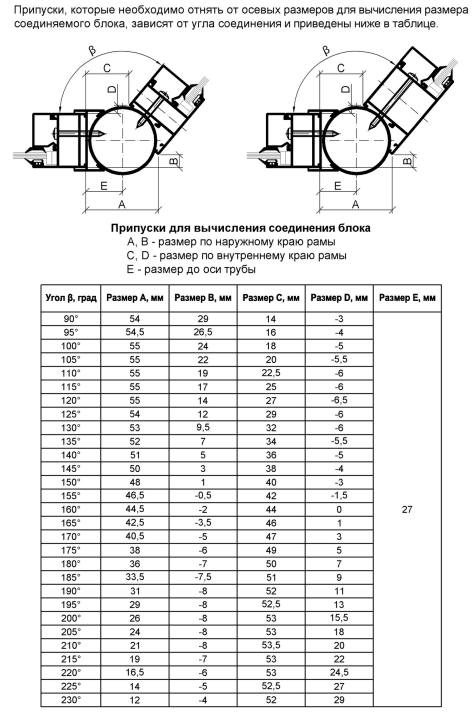

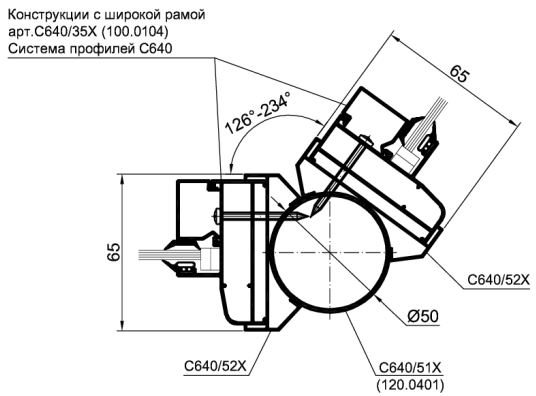

3. Соединение двух распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт. C640/35X (100.0104):

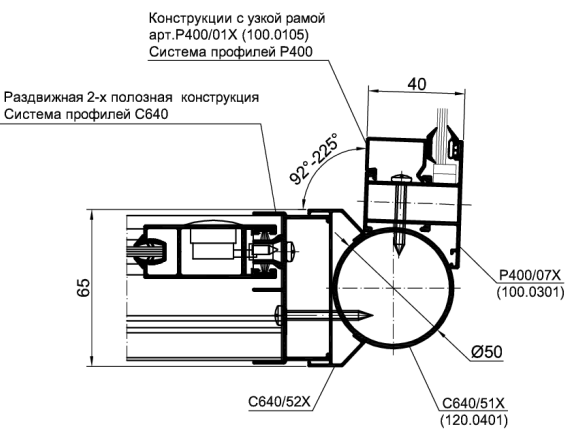

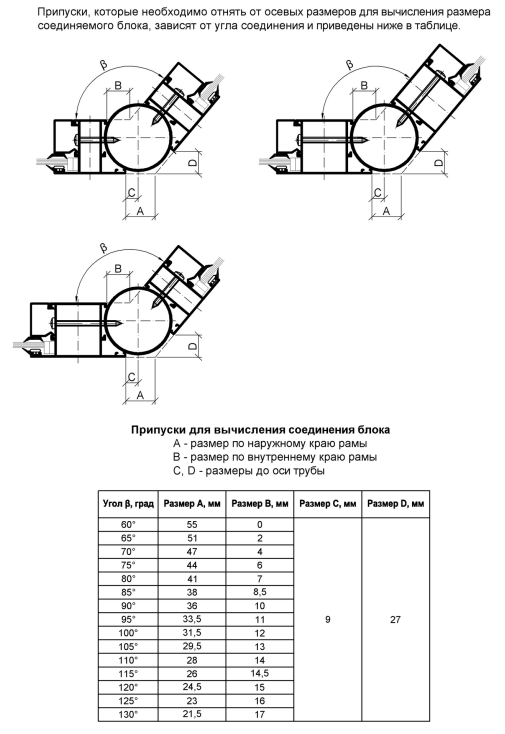

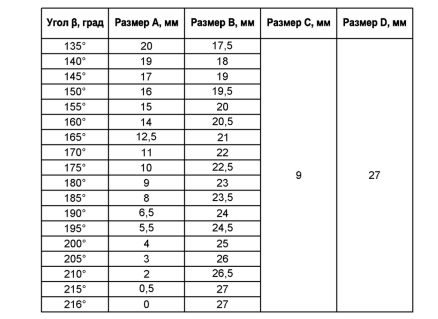

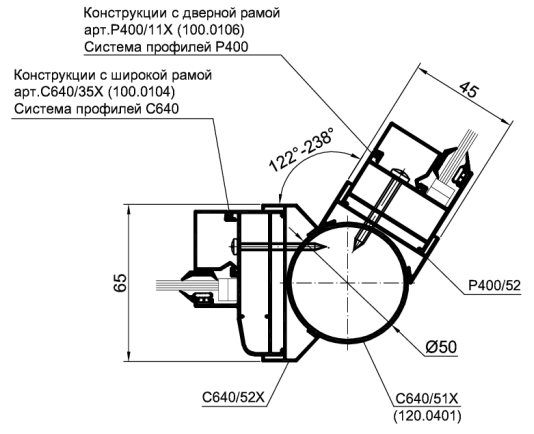

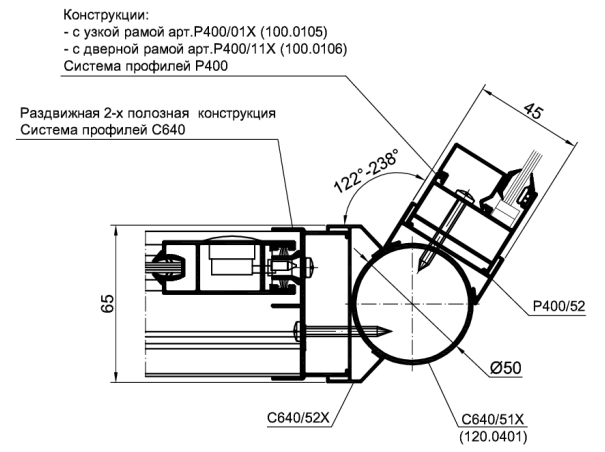

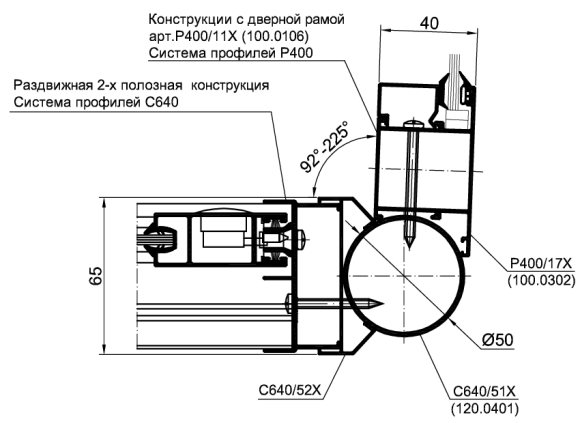

4. Соединение раздвижных 2-х полозных конструкций С640 и распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт. P400/01X (100.0105) /дверной рамы арт. P400/11X (100.0106):

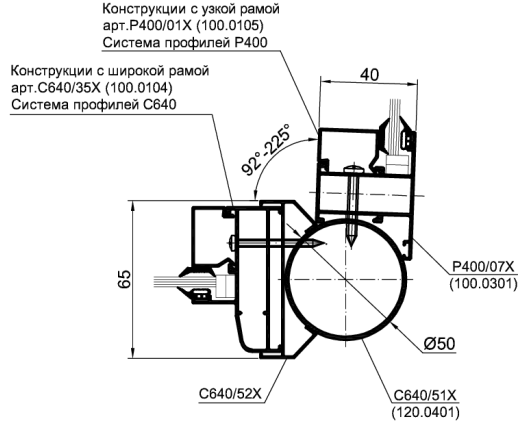

5. Соединение распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт. C640/35X (100.0104) и распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт. P400/01X (100.0105) /дверной рамы арт. P400/11X (100.0106):

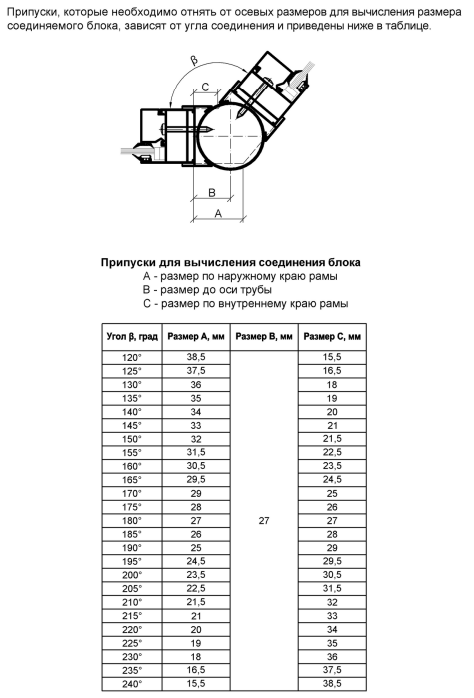

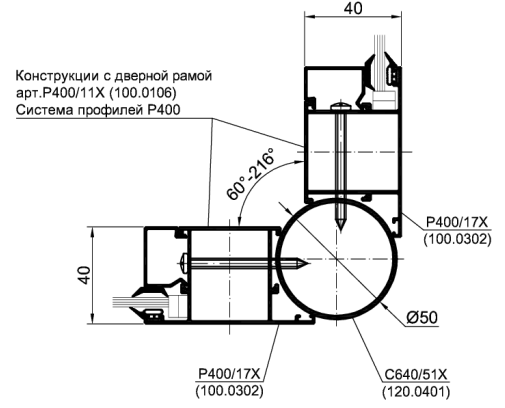

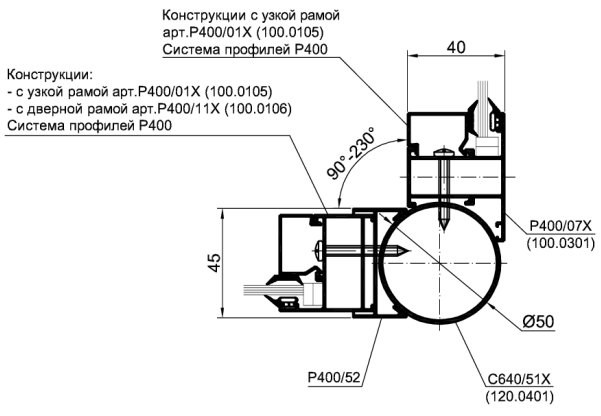

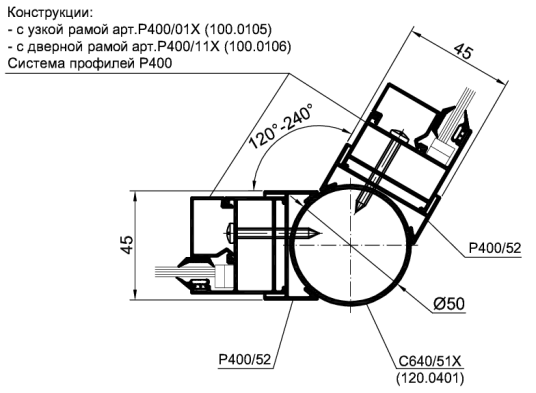

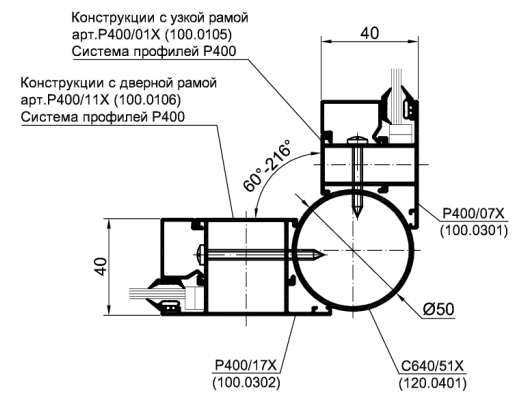

6. Соединение распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт. P400/01X (100.0105) /дверной рамы арт. P400/11X(100.0106):






ВНИМАНИЕ !!! 1. В эркерном соединении распашных конструкций серии C640, петли которых обращены в сторону соединителя, во избежания упирания петель в адаптер арт. C640/52X, стыковку необходимо производить с использованием Трубы прямоугольной 60х40 арт.ESQU/03 и Соединителя рам 60х60 (Двутавр) арт. C640/36X (100.0804) 2. В эркерном соединении, с применением адаптера арт.P400/52, распашных конструкций серии P400, петли которых обращены в сторону соединителя, во избежания упирания петель в адаптер: - изделия изготавливать с применением дверной рамы арт.P400/11X (100.0106) - изделия изготавливать с применением узкой рамы арт.P400/01X (100.0105), но стыковку необходимо производить с использованием Трубы квадратной 40х40 арт.P400/40 и Соединителя рам 40х40 (Двутавр) арт P400/08X.(100.0810) 3. При межрамном соединении изделий со смежными створками открыванием друг к другу, с применением импостов в качестве рам минимальный угол соединения составляет 90град., во избежания нахлеста петель друг на друга

С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках.

Составляющие

Фактический диаметр трубы 50мм! "52" - это наименование арт.!

Применение:

1. Соединение двух раздвижных 2-х полозных конструкций С640 :

2. Соединение раздвижных 2-х полозных конструкций С640 и распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт. C640/35X (100.0104):

3. Соединение двух распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт. C640/35X (100.0104):

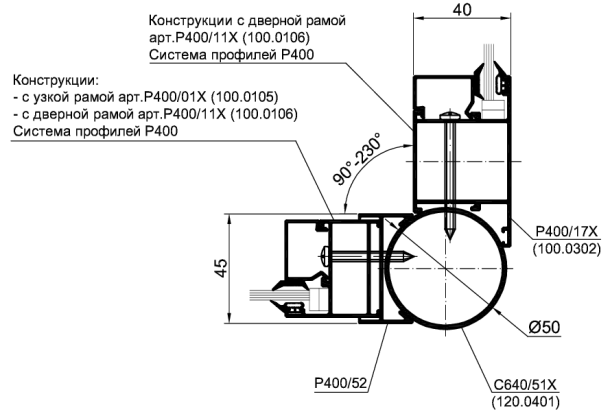

4. Соединение раздвижных 2-х полозных конструкций С640 и распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт. P400/01X (100.0105) /дверной рамы арт. P400/11X (100.0106):

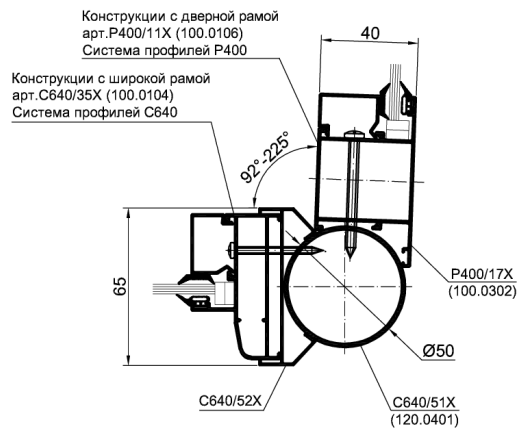

5. Соединение распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт. C640/35X (100.0104) и распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт. P400/01X (100.0105) /дверной рамы арт. P400/11X (100.0106):

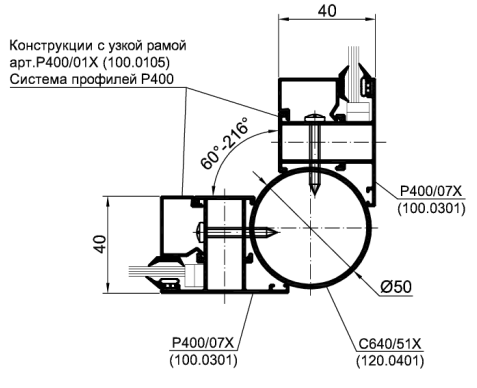

6. Соединение распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт. P400/01X (100.0105) /дверной рамы арт. P400/11X(100.0106):

ВНИМАНИЕ !!!

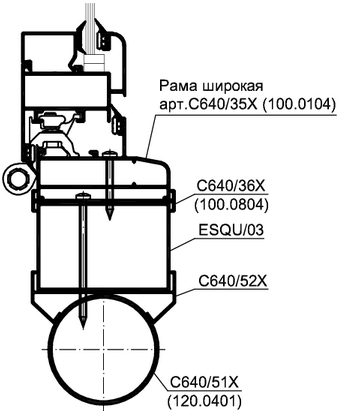

1. В эркерном соединении распашных конструкций серии C640, петли которых обращены в сторону соединителя, во избежания упирания петель в адаптер арт. C640/52X, стыковку необходимо производить с использованием Трубы прямоугольной 60х40 арт.ESQU/03 и Соединителя рам 60х60 (Двутавр) арт. C640/36X (100.0804)

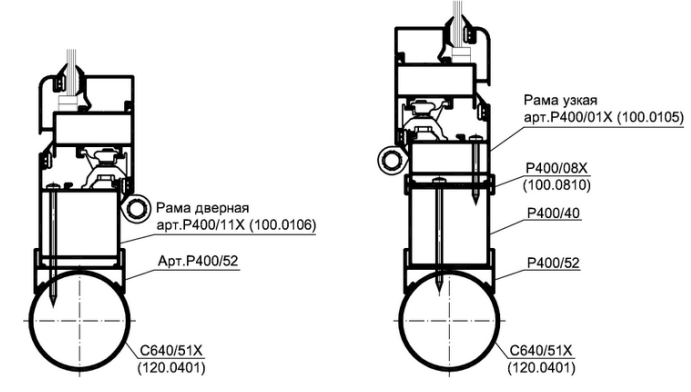

2. В эркерном соединении, с применением адаптера арт.P400/52, распашных конструкций серии P400, петли которых обращены в сторону соединителя, во избежания упирания петель в адаптер:
- изделия изготавливать с применением дверной рамы арт.P400/11X (100.0106)
- изделия изготавливать с применением узкой рамы арт.P400/01X (100.0105), но стыковку необходимо производить с использованием Трубы квадратной 40х40 арт.P400/40 и Соединителя рам 40х40 (Двутавр) арт P400/08X.(100.0810)

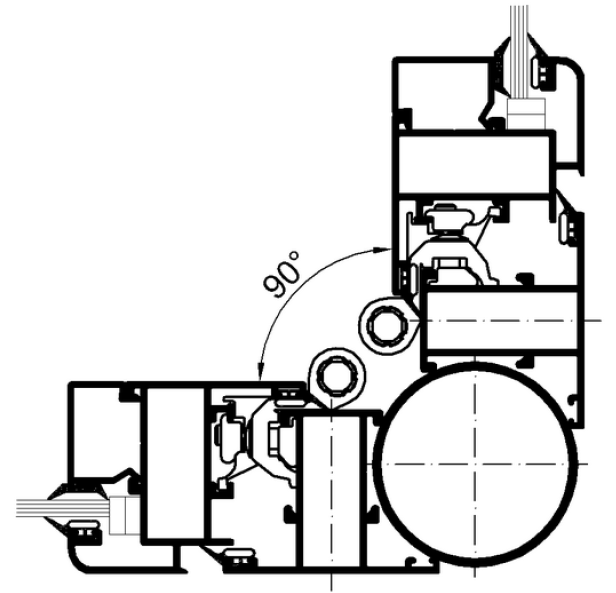

3. При межрамном соединении изделий со смежными створками открыванием друг к другу, с применением импостов в качестве рам

минимальный угол соединения составляет 90град., во избежания нахлеста петель друг на друга
