Ограничения размеров

Ограничения размеров: условия подбора конструкции в разделе «Provedal. Окна (глухие и открывающиеся) система С640 и P400». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

Ограничения размеров

• Возможна установка не выше 25 этажа.

• Изготовление арочных изделий невозможно.

• Изготовление только прямоугольных створок.

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

1. Ограничения для прямоугольного рамного контура

Минимальные размеры ограничены особенностями производства и составляют:
Ширина/Высота = 200-239мм. (без гарантии), 240мм (по гарантии)


Максимальные гарантийные размеры  ограничены особенностями применяемого профиля и стекла (статическими и ветровыми нагрузками) и составляют:

Ширина = 1200 мм. х Высота = 2100 мм.; Ширина = 2100 мм. х Высота = 1200 мм.

Пояснение к ограничениям:

Если оба размера более 1200мм - то гарантия снимается. Если один из размеров более 2100мм- то гарантия снимается.

(Данные ограничения обособлены геометрическими характеристиками облегченного профиля)

Минимальная длина импоста 200-239мм. (без гарантии), 240мм (по гарантии)

Максимальная гарантийная длина импоста 2100мм

На гарантийность изделия так же влияет возможность изготовления стекла, который в него устанавливается.

См.раздел: Варианты заполнения

Рекомендуемые размеры глухого окна в зависимости от этажа установки:

 При установки изделия до 10 этажа:

При установки изделия свыше 10 этажа:

Рама широкая арт.: C640/35X (100.0104), рама узкая арт.: P400/01X(100.0105) и рама дверная арт.: P400/11X (100.0106):

Ширина = 1200 мм. х Высота = 2100 мм.;

Ширина = 2100 мм. х Высота = 1200 мм.

Рама широкая арт.: C640/35X (100.0104):

Ширина = 1100 мм. х Высота = 1800 мм.;

Ширина = 1800 мм. х Высота = 1100 мм.
Рама узкая арт.: P400/01X(100.0105):
Ширина = 900 мм. х Высота = 1500 мм.;

Ширина = 1500 мм. х Высота = 900 мм.
Рама дверная арт.: P400/11X (100.0106):
Ширина = 1000 мм. х Высота = 1600 мм.;

Ширина = 1600 мм. х Высота = 1000 мм.

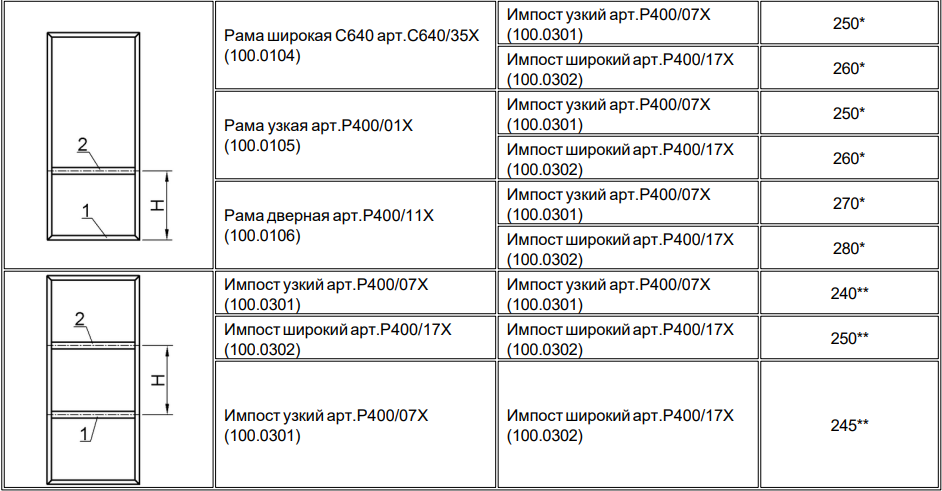

Минимальный размер установки импоста

Ограничения размеров

Ограничения размеров

* Размер указан от края рамы до середины импоста
** Размер указан между серединами импостов

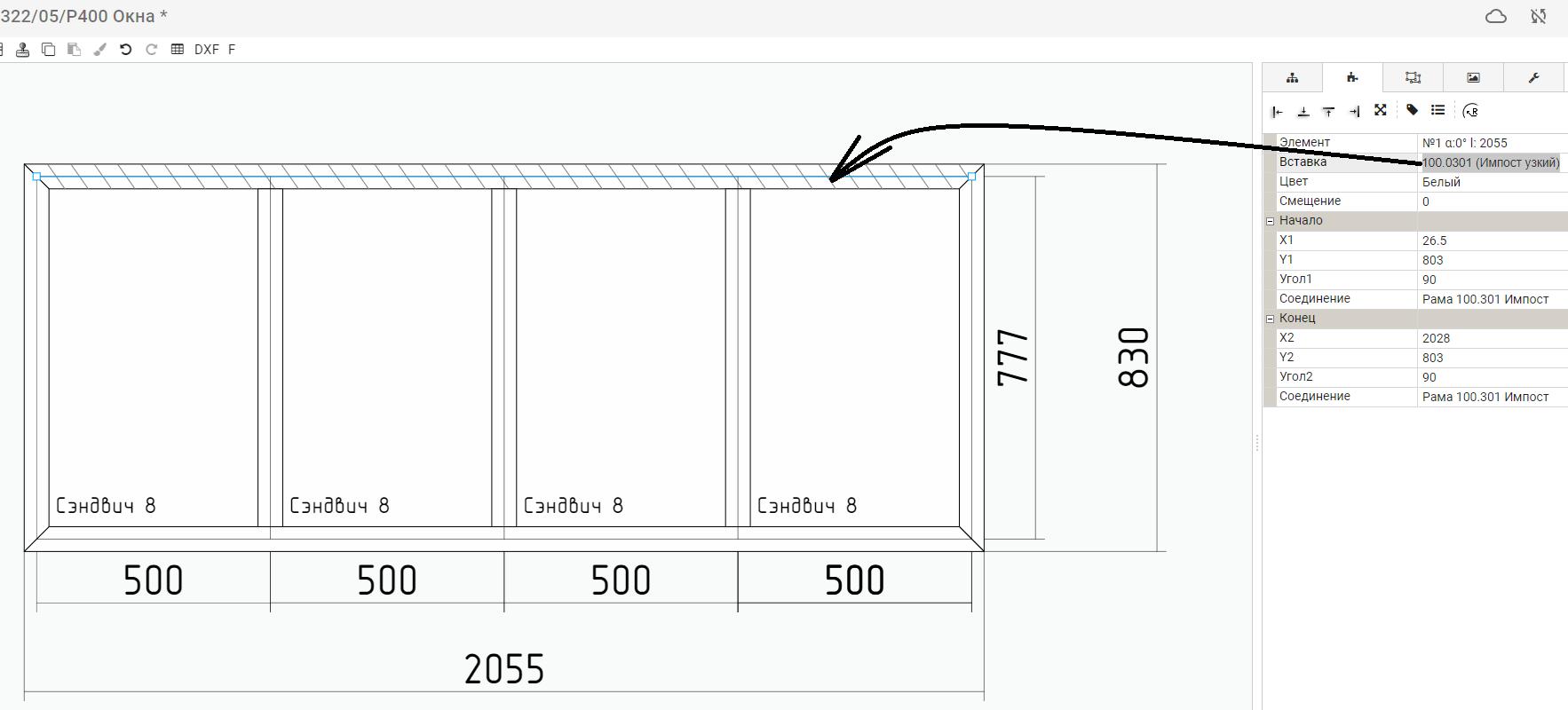

Возможно изготовление прямоугольной рамы из импостного профиля.

Используется либо импост узкий арт. P400/07X (100.03.01 или  импост широкий  P400/17X (100.0302). Пример:

Ограничения размеров

Изготовление непрямоугольной рамы из импостного профиля невозможно!

2. Ограничения для непрямоугольного рамного контура

Минимальный угол стыковки импоста в косую часть -  23 градуса.

Внимание! Установка импоста под углом отличным от 90 градусов - без гарантии. Так как нет штатной закладной для импоста. Сборка на саморезы без гарантии. В трапециевидных рамах возможна установка импоста максимально близко в угол.  См раздел: Выравнивание импоста под шов или видео ниже:

Ограничения размеров

Ограничения размеров

Ограничения размеров

Минимальные размеры прямой части рамы ограничены особенностями производства и составляют:
Прямая часть  = 200-239мм. (без гарантии), 240мм (по гарантии)

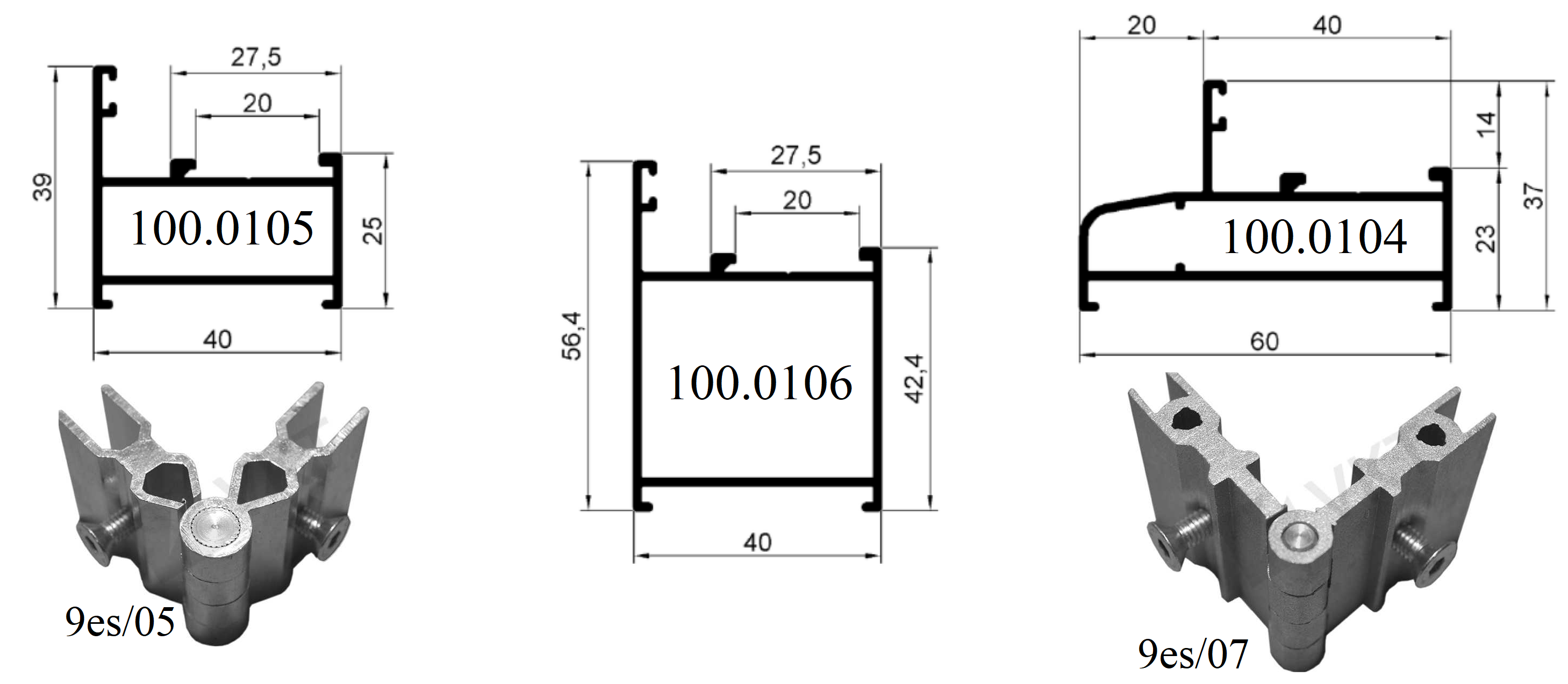

Р400 арт. P400/01X (100.0105)

 Р400 арт P400/11X (100.0106)

С640 арт. C640/35X(100.0104)

Угол 20-49 град. на саморезы без гарантии

Угол 50-180 град. сборка осуществляется через угловую закладную арт 9es/05 по гарантии:

Угол 20-180 град.

Штатная угловая закладная отсутствует.

Сборка на саморезы без гарантии.

Угол 20-49 град. на саморезы без гарантии

Угол 50-180 град. сборка осуществляется через угловую закладную арт 9es/07 по гарантии:

Ограничения размеров

3. Ограничения для открывающихся створок

ВОЗМОЖНО ИЗГОТОВЛЕНИЕ ТОЛЬКО ПРЯМОУГОЛЬНЫХ СТВОРОК.

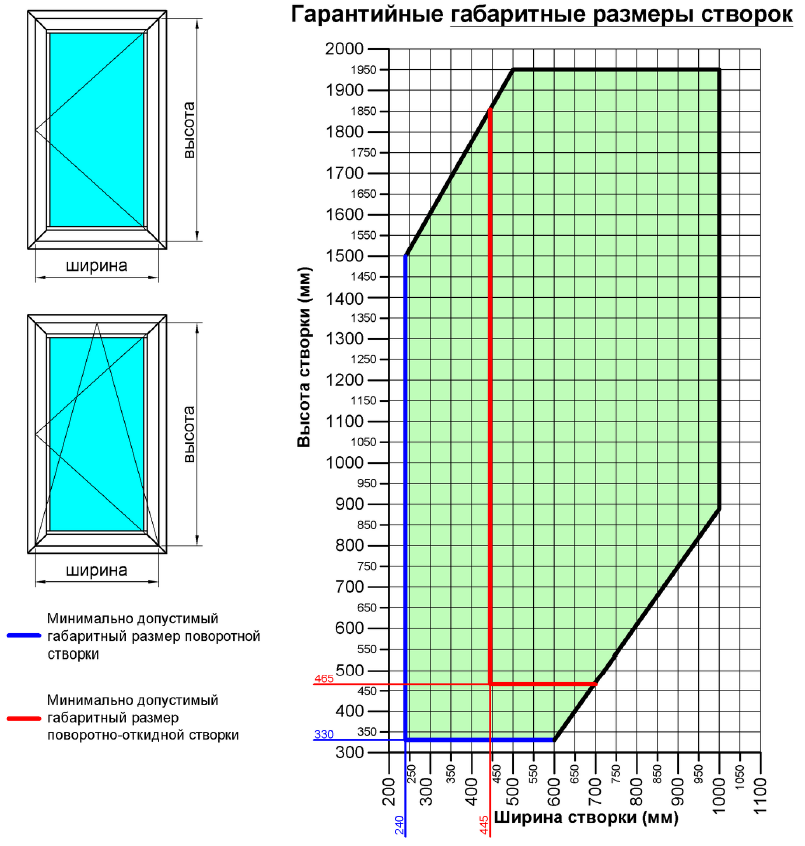

Минимальные габаритные размеры створки ограничены размером ручки, комплектом фурнитуры и применяемыми закладными угловыми соединителями и составляют:
Поворотная створка:
- Ширина створки = 240 мм.
- Высота створки = 331 мм (для P400 Пов. Stublina)

- Высота створки = 451мм (для P400 Поворотная)
Поворотно-откидная створка:
- Ширина створки = 445 мм.
- Высота створки = 465 мм.
Максимально допустимые габаритные размеры створки (не гарантийные):
- Ширина створки = 1300 мм.
- Высота створки = 2300 мм.


Стандартно (по умолчанию) ручка расположена посередине створки. Возможно смещение. См раздел: Смещение ручки


При расчете окон на гарантийность изделия так же влияет возможность изготовления стекла, который в него устанавливается См.раздел: Варианты заполнения

Ограничения размеров
