Петли накладные

Петли накладные:

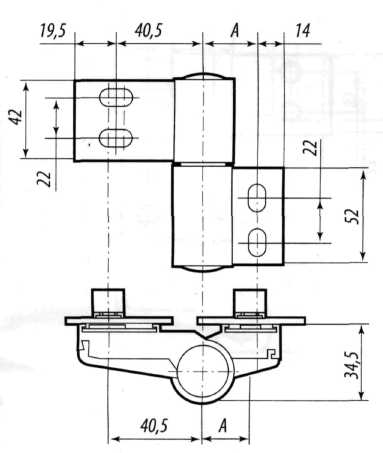

• двухсекционные СТН-0109,
• двухсекционные подшипниковые СТН-0611

Назначение

Петля СТН-0109 (-0611) предназначена для установки на двери, изготовленные из алюминие­вых профилей

Технические данные

• Диапазон регулирования перемещения двери в горизонтальном направлении ±5 мм.
• Диапазон регулирования перемещения двери в вертикальном направлении ±5 мм.
• Диапазон регулирования прижима двери ±0,6 мм.
• Грузоподъемность (см. расчетный вес двери):

                                     - двойные петли до 90 кг.

Механический ресурс петли 500000 циклов «открывание-закрывание».

Конструктивные особенности

• Полупетли и накладки изготовлены из прессованного алюминия.
• Для петли СТН-0109 в механизме петли используется пара трения «сталь – полиамид», которая обеспечивает надежную работу петли на весь период гарантийной эксплуатации
• Для петли СТН-0611 в механизме петли используется радиально-упорный подшипниковый узел, который обеспечивает надежную работу петли на весь период гарантийной эксплуатации,
• Окрашены в цвета палитры RAL.

      Техническое обслуживание

Рекомендуется смазывать упорный подшипник качения смазкой Литол-24 с периодич­ностью один раз в три года.

В случае некомпланарного соединения профилей используется петля с доработкой под некомпланарный профиль (подкладка + 2 длинных болта).

• Петли трехсекционные ППДН-03 (анкер) подш.

Петля имеет подшипник, который предотвращает преждевременный износ, обеспечивает мягкость хода и отсутствие скрипа.
Расстояние между осями крепежа: 62,5 мм. (А = 22 мм)

В комплекте: петля, крепеж - анкеры 60мм для "теплого" профиля.
Крепление петель - на анкерах, вворачиваемых в профиль.
В случае установки петли на некомпланарный профиль дополнительно необходимо заказать комплект для некомпланарных дверей.

Регулировка:
в горизонтальной плоскости (по крепежным пазам) +- 3 мм,
в вертикальной плоскости (по крепежным пазам) +- 3 мм,
по прижиму (эксцентриковая втулка) +- 0,5 мм.

Материал петель - горячепресованный алюминий (сплав марки АД 31).
Износостойкая, высокотемпературная пластмасса с t (раб.) от -60C до 120С.
Количество циклов "открываний-закрываний" от 100 000 до 1 000 000.
Покрытие винтов: белый цинк, класс прочности 8.8.
Покрытие петель ППМ по каталогу RAL. Высокотехнологичная подготовка окрашиваемой поверхности.
