Расположение замков и ручек

Расположение замков и ручек — provedal. двери система р400. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

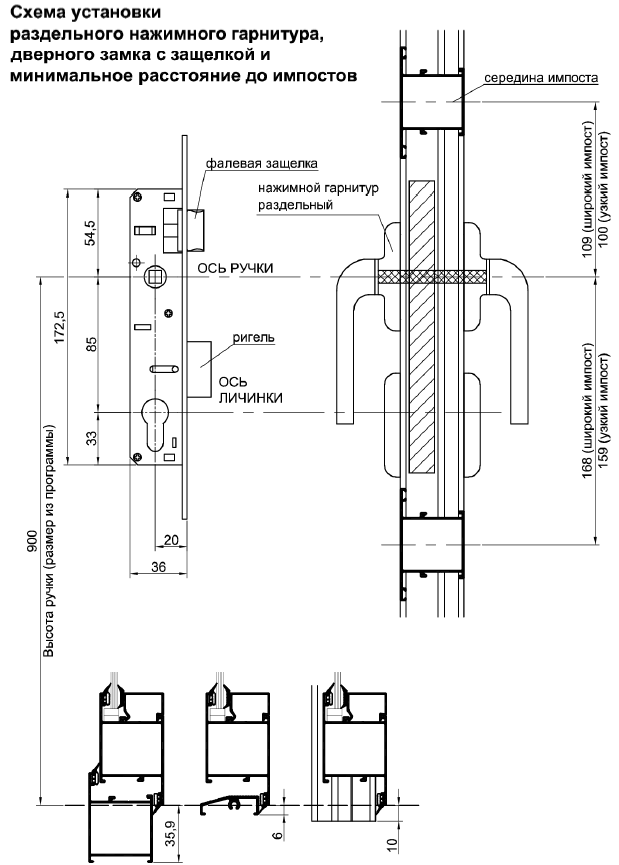

Высота установки ручки

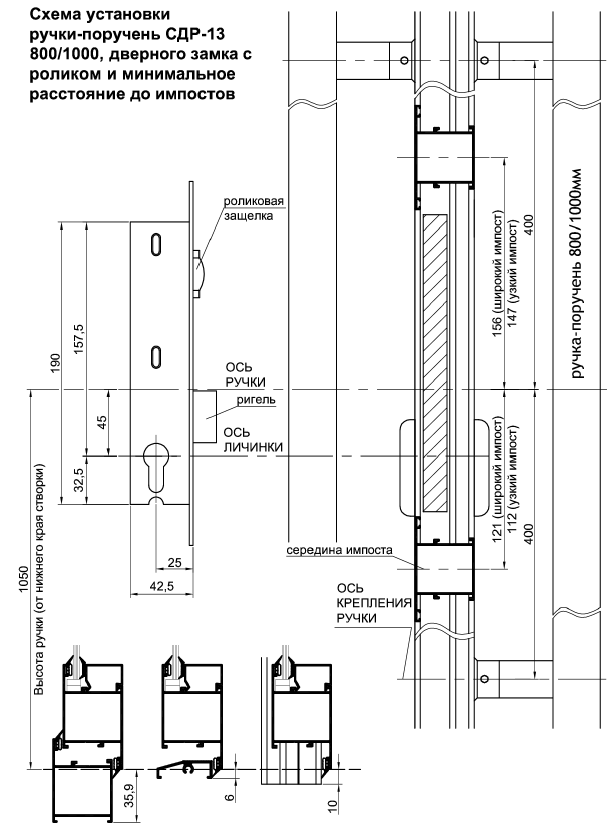

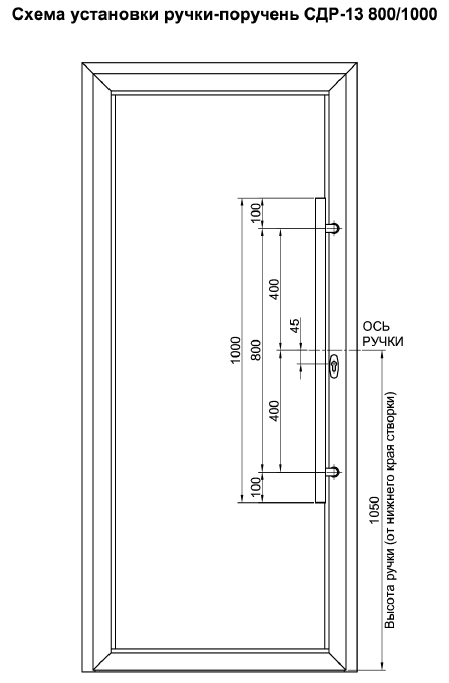

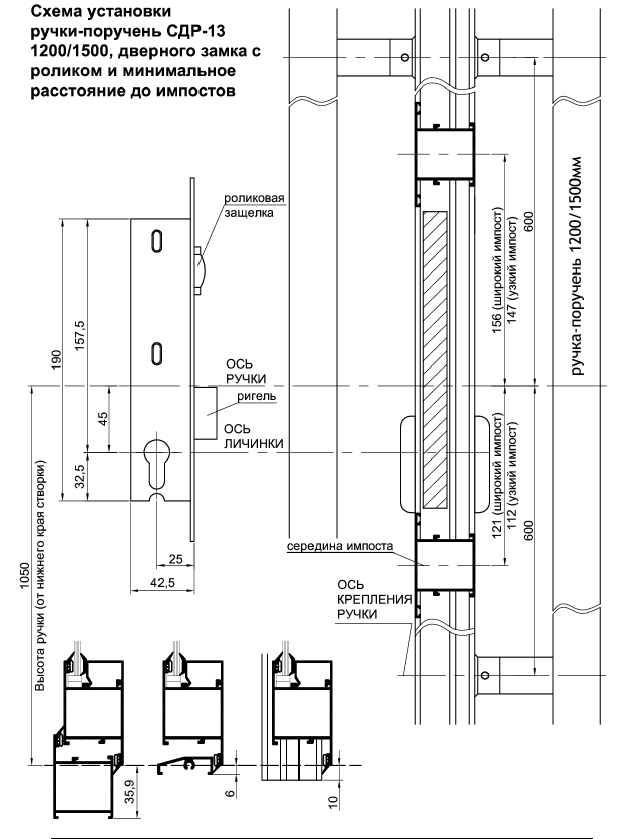

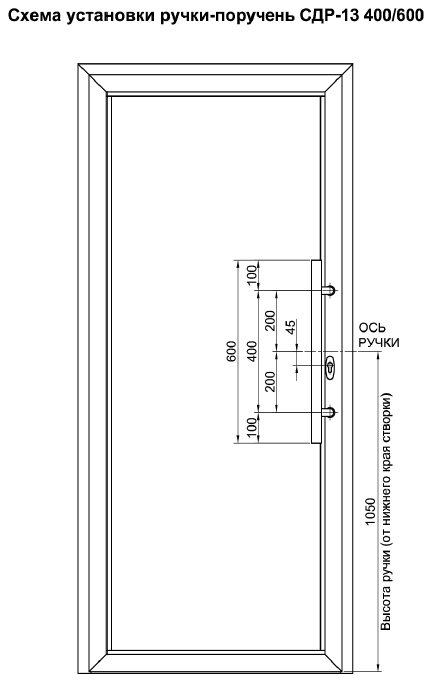

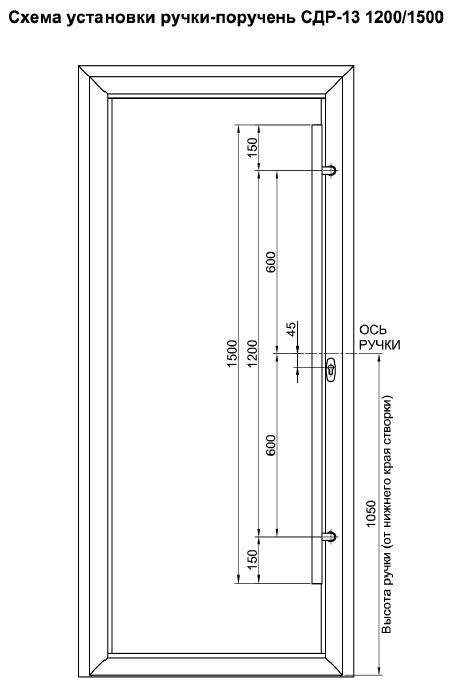

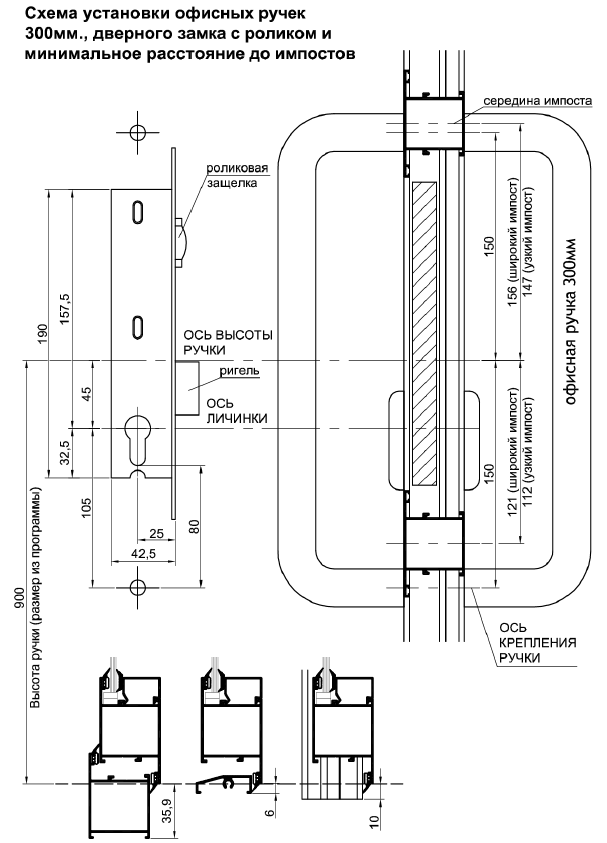

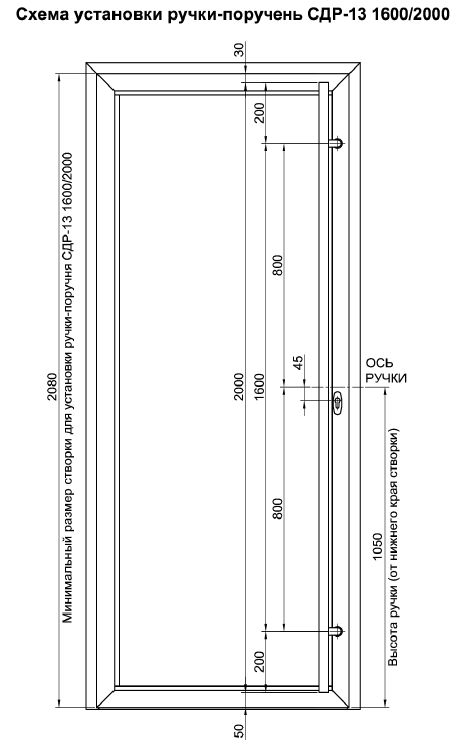

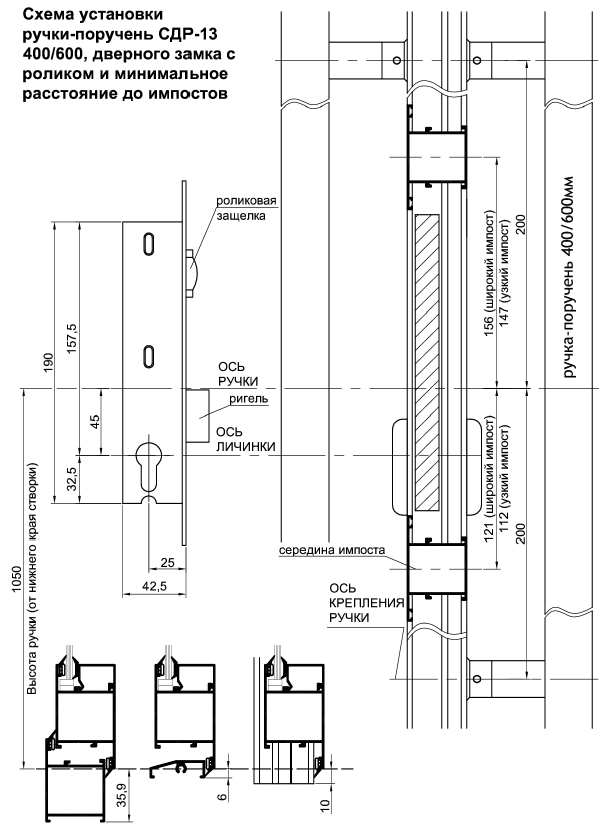

Высота установки нажимного гарнитура и офисных ручек, по умолчанию, составляет 900мм. от нижнего края ств. до оси ручки. Высота установки ручки-поручень составляет 1050мм. от нижнего края створки до оси ручки. Отверстия под установку офисных ручек и ручки-поручня располагаются симметрично оси ручки (середины).
Высота установки импоста для входных дверей с замком

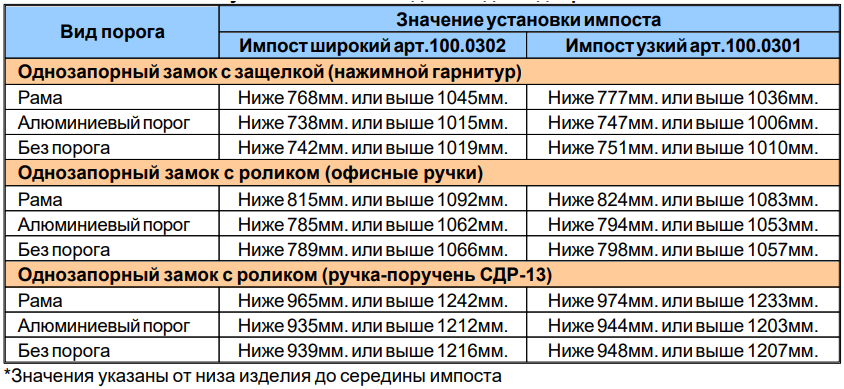

ВНИМАНИЕ !!! При построении необходимо учитывать, что импост не должен быть на одном уровне с замком. Связано это с тем, что крепежный винт импостного сухаря упирается в замок. Чтобы избежать установки импоста "в замок", импост необходимо установить на следующей высоте (см.таблицу)
Установка 2-ого замка:
При необходимости, в двери с офисной ручкой или ручкой-поручнем можно установить 2 замка: например, один замок между осями ручки, второй - над или под ручкой. Для этого в программе один замок выбирается в свойствах фурнитуры створки, другой в материалах. В комментарии к изделию, указать, где будет расположен 2-ой замок (подробнее см.Смещение замков и ручек). Необходимо выбрать: 1. Profi 25.11P.24 - Дверной замок с роликом и ригелем (92мм, dm25, b=24мм) (выбирается через Материалы) 2. 11.24 для Profi 11 - Планка ответная для замка Profi 11 (защ/рол.+риг) (выбирается через Материалы) 3. Профильный цилиндр: 30х30 (К/К) - Профильный цилиндр 30х30 с ключами (выбирается через Материалы) или 30х30 (Р/К) - Профильный цилиндр 30х30 с "барашком" (выбирается через Материалы) 4. Накладка замка: При использовании с офисными ручками: - 1031.04.310 - Накладка на цилиндр Stublina, Белая (пара) (выбирается через Материалы) - 1031.04.350 - Накладка на цилиндр Stublina, Коричневая (пара) (выбирается через Материалы) При использовании с ручкой-поручнем - DK02860-242 - Накладка цилиндра замка Apecs НГН-09, нержавеющая сталь матовая (пара) (выбирается через Материалы)
Двери без замка изготавливаются только с офисными ручками или ручкой-поручнем !!!
При изготовлении изделий с использованием нестандартной (закзаной) ручки-поручня и стандартным расположением замка, нужно сделать примечание к изделию: "Ось ручки располагается на высоте ____ мм от нижнего края створки. Ручку-поручень установить с межосевым расстоянием ____ мм. (для ручек Z10-P)".
Если импост "попадает" в замок:
Если клиенту необходимо установить импост на строго определенной высоте и в этом случае импост "попадает" в замок/ручку, можно сместить замок/ручку на расстояние, указанное ниже на схемах.
