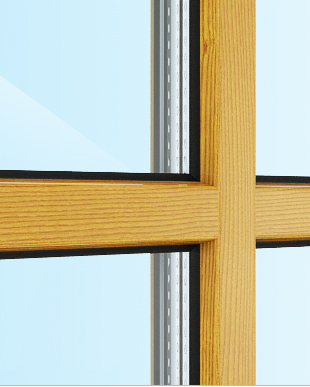

Изготовление стеклопакета с наружней декоративной накладкой с применением декоративной раскладки TWIN внутри рамки.
С 09.10.2023г. Декор.накладка прямоугольная (черный упл.) - 67427-6W14, больше не производится заводом изготовителем.
С 07.11.2024г. в связи с нарушением логистических цепочек, полностью прекращены поставки прямоугольных декоративных накладок арт.67427-6W6 (белое уплотнение).
|
Возможно применение только в 32мм стеклопакете с закалённым стеклом 4мм
Формула: 4зак-10-4зак-10-4зак
|
Совместимо с спейсер серебро, спейсер бронза
Совместимо с теплорамкой. Внимание! В этом случае TWIN серебристый!!!
|
В связи с особенностями конструкции стеклопакетов с применением декоративной раскладки TWIN, зазор между алюминиевым профилем и стеклом не превышает 0,8мм. При перепадах температуры, которое влечёт «линзование» стеклопакета, значительно возрастает риск разрушения стекла в местах контакта с раскладкой. Для снижения такого риска (с 27.09.2021 г.) изготовление стеклопакетов с раскладкой TWIN, возможно только с закалённым стеклом без покрытий.
|
Невозможно использовать совместно с аргоном.
|
Важно!
|
Особенности стекла
|
Согласно ГОСТ 30698-2014 на закаленных стёклах должен ставиться штамп закалки завода-изготовителя. В связи с этим завод-изготовитель (Фототех) по умолчанию ставит штамп. Диаметр 26-27 мм, отступ от края 25х25 мм, по умолчанию располагается в левом нижнем углу (если смотреть изнутри на стеклопакет). Если данный штамп не нужен, то необходимо обязательное примечание к изделию! (ИМЕННО К ИЗДЕЛИЮ, А НЕ К ЗАКАЗУ)
Возможно изготовление непрямоугольных стеклопакетов: трапеции и треугольники.
Арочные сп строго по предварительному согласованию!!
|
Состав:

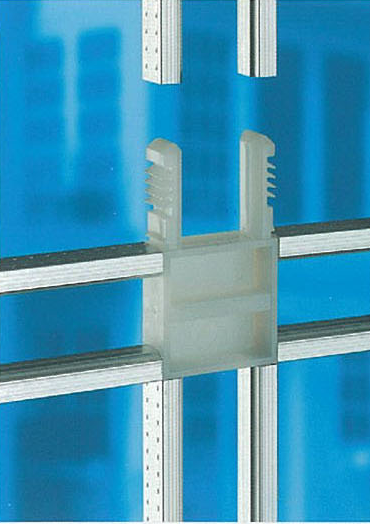

Внутренняя декоративная часть Twin (Duplex) , которая собирается исходя из рисунка внутри стеклопакета
|
Наружняя декоративная часть - пластиковая накладка, которая клеится на стеклопакет в уже собранном изделии.
|
|

|
Комбинация имитации
|
Декор.накладка прямоугольная
|

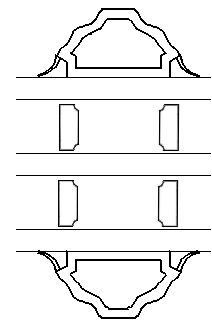

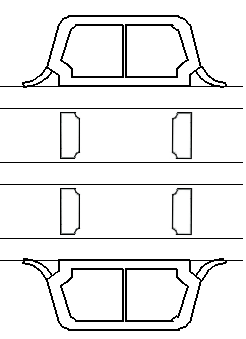

Внешний вид
|
Декор.накладка прямоугольная
(черное упл.) арт. 67427-6W14
(белое уплотнение).арт.67427-6W6
|
Ширина имитации
|
28мм
|
Высота имитации
|
13мм
|
Для каких продуктов
|
Kaleva-Standart
Kaleva-Vita
Kaleva-Design * (использовалась с 05.12.2022г )
Входные двери Kaleva Design * (использовалась с 05.12.2022г)
Офисные двери Kaleva* (использовалась с 05.12.2022г )
|
* Внешний вид узла примыкания прямоугольной накладки к фигурному штапику:
|

|
Стандартные виды соединения
|

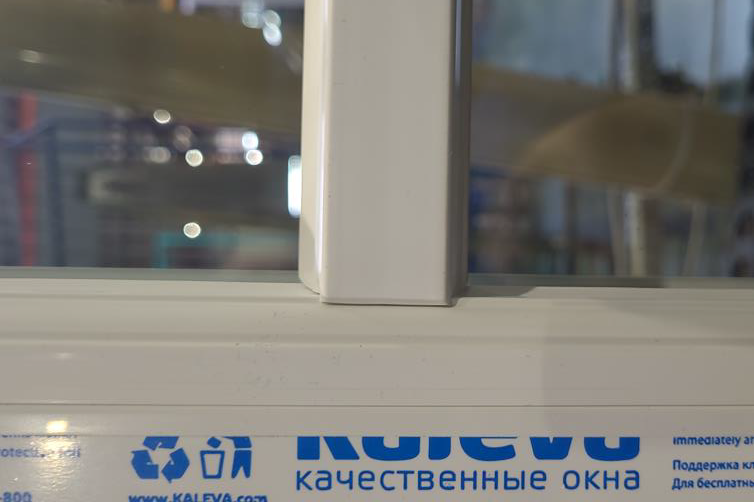

Примыкание под углом только 90 градусов !!
|
Соединение к спейсеру
|

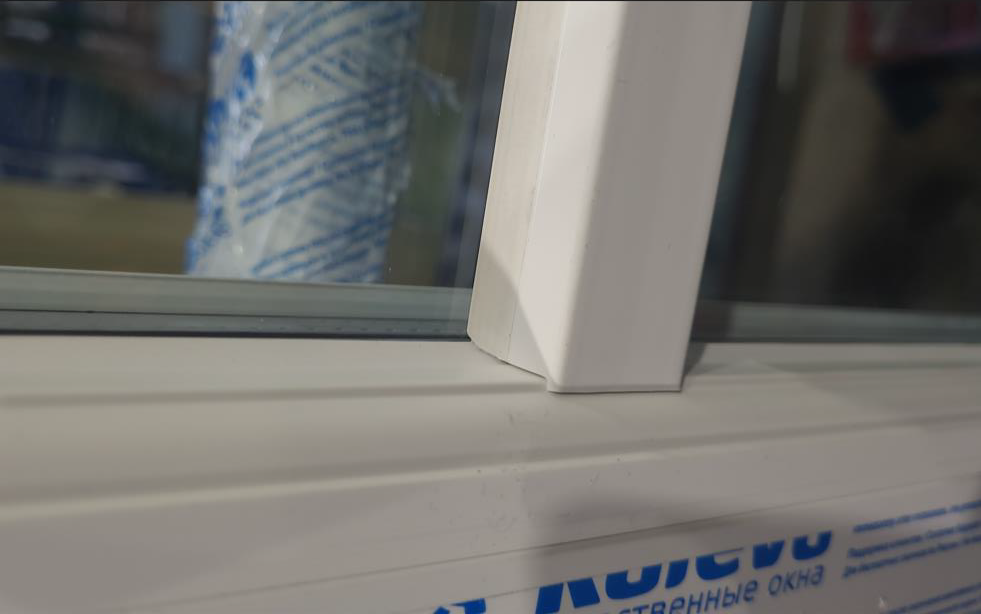

Минимальный угол примыкания к спейсеру - 30градусов
|
Минимальная длина элемента.
|
150мм.
|
|
Изготовление дек накладки без рамки Twin
|
В этом случае возможно:
- Примение не закаленных стекол и стекол с напылением.
- Соединение элементов с углами отличными от 90 градусов. Минимальный угол примыкания накладки к спейсеру - 30 градусов. Без гарантии, так как на стеклопакетах с соединением элементов декоративной накладки под углом, отличным от 90 градусов (накладки и штапика, накладки и края створки или коробки), подгонка элементов осуществляется вручную, и может не соответствовать эстетико-психологическому восприятию продукта клиентом.
|
Обращаем внимание на внешний вид: для наклеивания используется черный двухсторонний скотч. См фото с примером слева.
|
Как оформить: в программе StartОкна необходимо написать примечание к изделиям, с просьбой изготовить стеклопакеты без рамки Twin!
|
В связи с увеличением количества вопросов по внешнему виду изделий с декоративной накладкой поясняем
|
- Применение к стеклопакету опции “декоративная накладка” полностью соответствует ГОСТ 30674-99 “БЛОКИ ОКОННЫЕ ИЗ ПОЛИВИНИЛХЛОРИДНЫХ ПРОФИЛЕЙ. Технические условия”, пункт 5.6.2.
- Применяемая технология изготовления и используемое оборудование позволяет изготавливать стеклопакеты с декоративной накладкой только с соединением элементов под 90 градусов.
- Для компенсации температурных расширений профиля декоративной накладки (для ПВХ 80*10-6 1/ 0С) даже при соединении элементов под углом 90 градусов, предусматривается технологический зазор между деталями декоративной накладки для белого профиля от 0,5мм до 0,8мм, для цветного профиля от 0,5мм до 1,0мм.
Просим доводить данную информацию до клиента при заключении договора.
|
|
