Kaleva Interio-Lite
Kaleva Interio-Lite — цельностеклянные двери interio. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Kaleva Interio-Lite - Цельностеклянные двери |
|||
Описание |
|
||
|---|---|---|---|
Это дверь в комплектации с ручкой кноб. Невозможно изготовление распашного (двухстворчатое) открывания! Стеклянная дверь представляет из себя коробку и стеклянную створку с фурнитурой. Коробка состоит из алюминиевого профиля рамы и наличников - внутренних и внешних. Для проема глубиной более 122 мм применяется доборный профиль. Стеклянная створка - это закаленное стекло 8 мм с заранее фрезерованными отверстиями под фурнитуру (под петли и ручку-кноб). Минимальная глубина проема для установки двери составляет 80 мм. Для проема глубиной более 122 мм применяется доборный профиль. Максимальная глубина проема практически не ограничена и зависит от толщины стены куда устанавливается дверь. Программно максимальная глубина ограничена 290 мм. В двери нет порога, расстояние от низа стеклянной створки до чистого пола составляет 7 мм. Сроки изготовления см в разделе: Сроки изготовления ПВХ заказа |
|||
|
|||
|
||||||
До габаритов 900х2200 мм устанавливается 2 петли на створку! При больших габаритах - 3 петли на створку! См ниже график! (3 петли используются с 30.01.2026г.)
|
||||||
Цвет уплотнения |
|---|
Черное или серое |
Цвет и отделка рамы |
||||||
|---|---|---|---|---|---|---|
Четыре стандартных цвета профиля |
||||||
Серебристо-Белый RAL 9006 муар |
Коричневый RAL 8014 муар |
Серебряно-серый YW358F муар |
Черный RAL 9005 муар |
|||
|
|
|
|
|
||
|
||||||
Рама состоит из алюминиевого профиля коробки, а так же наличников - внутреннего и внешнего. |
|
|---|---|
|
|
|
При увеличение глубины проема меняется количество доборных профилей:
|

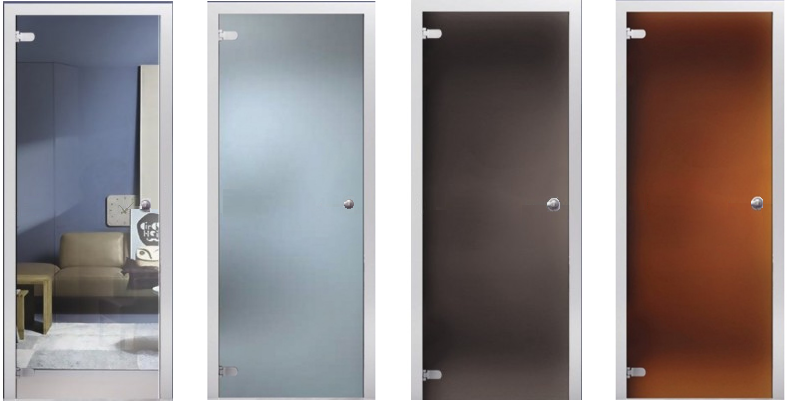

Створка представляет собой закаленное стекло 8мм Доступно 4 стандартных цвета стекла |
||||||
|---|---|---|---|---|---|---|
|
||||||
|
Ограничения размеров (обновление от 30.01.2026г.) |
|---|
|
Внимание! Важная информация для доставки и монтажа! |
|||
|---|---|---|---|
|
|||
Как запустить заказ в производство |
|---|
|
Воспользоваться примером Оформление в Start Окна |
